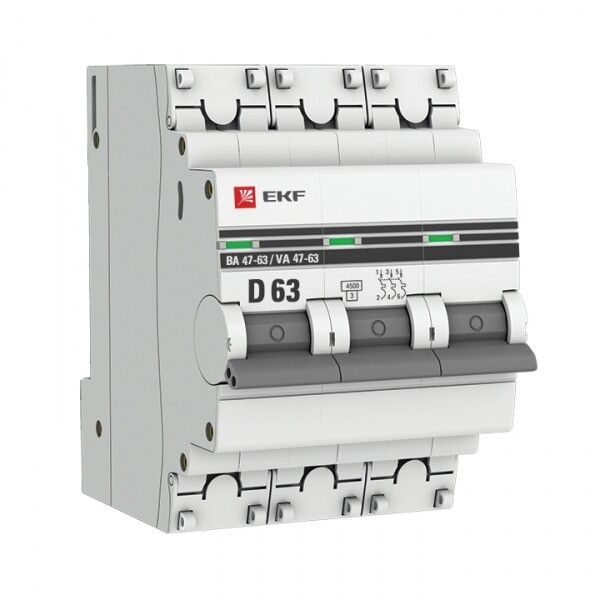

Выключатель автоматический трехполюсный ВА 47-63 63А D 4,5кА PROxima | mcb4763-3-63D-pro EKF

Автоматический выключатель ВА 47-63 от EKF - трёхполюсный модульный аппарат на 63 А с характеристикой D и отключающей способностью 4,5 кА. Он предназначен для защиты цепей от перегрузок и коротких замыканий в бытовых и промышленных системах, монтируется на DIN-рейку и совместим с большинством щитов. Артикул mcb4763-3-63d-pro.

Назначение и область применения

Выключатель ВА 47-63 используется для безопасного включения и отключения электрических цепей переменного тока частотой 50 Гц. Защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в распределительных щитах жилых домов, офисов, производственных участков, на объектах с высокими пусковыми токами - например, для двигателей, насосов, компрессоров, сварочных установок.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выдерживает устройство без срабатывания;
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели); сработает при токе 10–20 кратном от номинала;
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно прервать;
• Номинальное напряжение: 400 В AC / 660 В изоляции - работает в сети до 400 В, изоляция рассчитана на более высокие напряжения;
• Сечение провода: 1–25 мм2 - подходят медные однопроволочные и многожильные провода указанного сечения;
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузки) - двойная защита;
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от воды и пыли; подходит только для внутренней установки в закрытые щиты;
• Ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке;
• Глубина монтажа: 41 мм - требует достаточного свободного пространства внутри щита;
• Потери мощности: 6,2 Вт - энергопотребление устройства при работе, влияет на нагрев в плотно укомплектованных щитах;
• Рабочий диапазон температур: –25…+50 C - можно использовать в неотапливаемых помещениях, но не на улице;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает риск повреждения оборудования;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Серия: ВА 47-63 PROxima - часть линейки EKF PROxima, прошедшая сертификацию по ГОСТ Р 50345-2010 (соответствует МЭК 60898-2-2006).

Совместимость и монтаж

Выключатель ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём фиксации защёлки на рейке - никаких дополнительных креплений не требуется. Подключение проводов выполняется через винтовые зажимы, расположенные снизу аппарата. Для безопасности зажимы закрыты пластиковыми крышками, которые можно запломбировать. Обеспечивается надёжный контакт при затяжке винта усилием, соответствующим нормам - переизбыток силы не нужен. Совместим с другими элементами серии PROxima: контакторами, УЗО, реле, так же установленными на DIN-рейке.

Безопасность и стандарты

Выключатель ВА 47-63 соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-2. Соответствие гарантирует проверенную надёжность срабатывания, термическую и электрическую прочность. Сертифицирован для работы в условиях класса загрязнения 2 - то есть допускается наличие неметаллической пыли и небольшой влаги, характерной для помещений. Наличие цветового индикатора позволяет визуально определить состояние: положение «ON» - включен, «OFF» - отключен, промежуточное - сработало.

Преимущества

• Усиленный корпус с заклёпками предотвращает деформацию при длительной эксплуатации и больших токах;
• Защитные крышки на зажимах исключают случайное прикосновение к токоведущим частям и позволяют плombировать устройство;
• Удобная ручка с чётким ходом и ярко выраженной позиционной меткой улучшает управляемость даже в плохо освещённых местах;
• Цветовая индикация состояния снижает время диагностики и уменьшает вероятность ошибки при обслуживании;
• Подтверждённая долговечность: гарантия 84 месяца (7 лет) - один из самых длинных сроков среди аналогичных решений.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 не защищает от влаги, пыли, брызг;
• Не рекомендуется для цепей с постоянным током - только для переменного тока 50 Гц;
• Не подходит для защиты чувствительной электроники (например, серверов, медицинского оборудования): характеристика D слишком “мягкая” для таких задач - лучше выбрать тип C;
• При использовании в щите с большим количеством аппаратов учтите потери мощности (6,2 Вт) - они суммируются и могут вызывать перегрев;
• Работает при температуре до +50 C - в сильно прогреваемых щитах (например, на солнечной стороне здания) возможны ложные срабатывания.

Примеры использования

• Главный входной автомат в щите многоэтажного дома на этаже с несколькими квартирами;
• Щит на производстве для питания группы асинхронных двигателей (конвейеры, воздушные компрессоры);
• Распределительный щит в торговом центре - питание групп розеток и света с высокой нагрузкой;
• Объекты с электрообогревом - системы отопления, тепловые завесы, где возникают значительные пусковые токи.

Практические советы

• Выбирая этот выключатель, обязательно проверьте посадочный диаметр проводов - он должен попадать в интервал 1–25 мм2. Более толстый провод не войдёт, тонкий будет болтаться - это опасно;
• Перед первым включением убедитесь, что все зажимы хорошо затянуты - слабый контакт вызывает нагрев и выход из строя;
• Если щит расположен в месте с повышенной влажностью (подвал, парковка), используйте дополнительно герметичные кожухи - сам выключатель не имеет защиты от влаги;
• При замене старого автомата - сравнивайте ширину (3 модуля) и глубину (41 мм) - возможно, потребуется доработка щита;
• Для точного подбора вместо характеристики D стоит рассмотреть тип C, если нагрузка - освещение, розетки, маломощные приборы - чтобы избежать ложных срабатываний.
