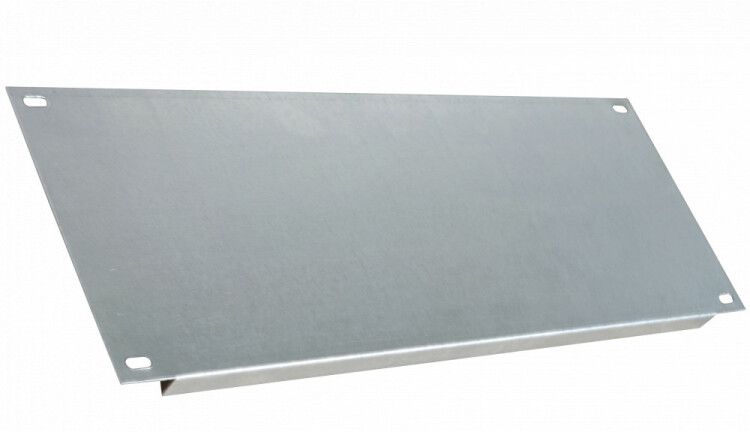

Монтажная панель 200x600 ПМ-01 - 31139DEK APC

Монтажная панель 200x600 ПМ-01 от DEKraft - это стальная основа для компактной сборки распределительных устройств в помещениях с высокой плотностью оборудования. Панель используется в составе шкафов ВРУ и КВРУ, обеспечивая жесткую фиксацию элементов автоматики, коммутационных аппаратов и проводки.

Назначение и область применения

Монтажная панель 200x600 ПМ-01 предназначена для установки внутри корпусов распределительных устройств - ВРУ и КВРУ от DEKraft. Она служит базовым крепёжным элементом, на который монтируются автоматы, контакторы, реле, шины и другие компоненты. Подходит для промышленного и коммунального электрооборудования: насосных станций, систем вентиляции, конвейеров, цеховых щитов.

Технические характеристики

• Размеры: 200×600 мм - узкая и длинная форма для компактного размещения в ограниченном пространстве
• Материал: сталь - прочная, устойчивая к деформациям при нагрузке
• Поверхность: порошковое покрытие - антикоррозийное, износостойкое, матовый серый цвет RAL 7032
• Гарантия: 36 месяцев - подтверждает долговечность материала и технологии изготовления

Совместимость и монтаж

Панель 200x600 ПМ-01 совместима исключительно с корпусами DEKraft серии ВРУ/КВРУ. Устанавливается внутрь рамы шкафа с помощью предварительно подготовленных крепёжных отверстий. Для сборки нескольких панелей в единую конструкцию (например, «спина к спине» или «в линию») используются специальные профили на каркасе, которые соединяются болтами. Монтаж требует доступа с тыльной стороны шкафа - панель не крепится саморезами напрямую к стенкам корпуса.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электробезопасности, применяемым в промышленных распределительных устройствах. Напряжение и токовые параметры определяются установленными в шкафу аппаратурой - панель сама по себе не является токоведущим элементом.

Преимущества

• Высокая жёсткость стали позволяет выдерживать значительную массу оборудования без прогиба
• Порошковое покрытие защищает от коррозии даже в условиях повышенной влажности
• Стандартные габариты обеспечивают взаимозаменяемость с другими панелями серии DEKraft
• Цвет RAL 7032 снижает блики и улучшает визуальный контроль при обслуживании

Ограничения применения

• Не применяется вне корпусов DEKraft - несовместима с шкафами других производителей
• Не предназначена для наружной установки - отсутствует защита от осадков и прямого UV-воздействия
• Не рекомендуется использовать как несущую конструкцию для тяжёлых трансформаторов или АВР - требуется дополнительное усиление

Примеры использования

• Щит управления насосной станцией - панель крепится вертикально, на неё монтируются контакторы, тепловые реле и кнопочные посты
• Распределительный шкаф на объекте ЖКХ - несколько панелей ПМ-01 собраны в ряд для раздельного размещения групп освещения и силовых цепей
• Автоматизированный цех - панель используется в качестве задней части шкафа, где сосредоточены клеммы и заземляющие шины

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на панели совпадают с профилями корпуса - не используйте принудительное усилие
• При сверлении дополнительных отверстий под оборудование используйте свёрла по металлу и соблюдайте шаг не менее 15 мм от края
• Для удобства прокладки кабелей оставляйте свободное пространство между панелью и задней стенкой шкафа - минимум 40–50 мм
• Панель 200x600 ПМ-01 от DEKraft легко заменить - она не приваривается, а крепится болтами, что упрощает сервисное обслуживание
