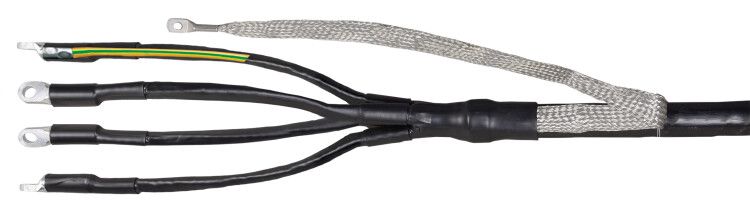

Муфта концевая ПКВ(Н)тпбэ 4х35/50 с болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN4-3550SZ

Муфта концевая ПКВ(Н)тпбэ 4х35/50 с наконечниками, ППД ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая концевая муфта для герметичного оконцевания четырёхжильных силовых кабелей сечением 35–50 мм2, предназначенная для наружной установки. Муфта ПКВ(Н)тпбэ 4х35/50 уже оснащена болтовыми наконечниками и комплектом заземления, что ускоряет монтаж и повышает надёжность соединения.

Назначение и область применения

Муфта ПКВ(Н)тпбэ 4х35/50 используется для оконцевания силовых кабелей с ПВХ/СПЭ изоляцией и бронёй или экранированием. Применяется исключительно вне помещений - на опорах, в распределительных устройствах, на фасадах зданий, в кабельных каналах открытой прокладки. Подходит для подключения оборудования: насосов, вентиляторов, конвейеров, светильников, автоматических систем управления.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение кабеля: 35–50 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый
• Цвет: черный
• Срок службы: 30 лет
• Защита от внешних воздействий: IP67 (пылевлагозащищённая, выдерживает кратковременное погружение в воду)
• Наличие наконечников: да, болтовые, с контактными площадками под гайки M10–M12
• Комплектация: встроенный заземляющий элемент с роликовыми пружинами для надёжного контакта с бронёй кабеля

Совместимость и монтаж

Муфта ПКВ(Н)тпбэ 4х35/50 совместима с кабелями следующих типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналоги. Для монтажа требуется только тепловая пушка. Процедура:

1. Подготовить конец кабеля: зачистить изоляцию, удалить броню, оставить 10–15 см экранирующего слоя.
2. Надеть муфту на кабель до начала работы.
3. Завести жилы в наконечники, затянуть болты моментом 10–12 Нм.
4. Сдвинуть муфту на место соединения, равномерно прогревать поверхность тепловой пушкой до полной усадки (до плотного прилегания).
5. Проверить герметичность - после усадки муфта должна полностью обхватывать кабель без воздушных пузырей.

Посадочный диаметр кабеля перед монтажом должен находиться в пределах 30–45 мм. Учитывайте, что муфта рассчитана именно на 4-жильные кабели - трёхжильные использовать нельзя.

Безопасность и стандарты

Муфта ПКВ(Н)тпбэ 4х35/50 соответствует требованиям ГОСТ 13781.0. Все материалы сертифицированы для работы в условиях повышенной влажности, перепадов температур (-40C...+40C) и механических нагрузок. Компоненты заземления выполнены из медных сплавов с антикоррозийным покрытием.

Преимущества

• Готовые наконечники исключают необходимость самостоятельной опрессовки - снижают риск ошибки при монтаже.
• Роликовые пружины обеспечивают надёжный контакт с бронёй без дополнительных проводов или клемм.
• Термоусадка создаёт монолитную, водонепроницаемую оболочку - долговечнее, чем литые или холодные муфты.
• Чёрный цвет материала обеспечивает устойчивость к УФ-излучению - не трескается на солнце.
• Срок службы 30 лет - соответствует сроку эксплуатации современных кабельных сетей.

Ограничения применения

• Не применяется внутри помещений - для внутреннего монтажа используйте другие модели (например, ПКВтпбэ-1 без защиты от УФ).
• Не допускается использование на кабелях с сечением менее 35 мм2 или более 50 мм2 - возможна потеря герметичности.
• Не подходит для кабелей без брони или экрана - требует наличия металлической оболочки для заземления через пружины.
• Требуется источник тепла (термопушка); невозможен монтаж без него.
• Не рекомендуется применять в местах с частыми вибрациями - лучше использовать жестко закрепленные участки.

Примеры использования

• Оконцевание кабеля АВБбШв-1 4×50 от трансформаторной подстанции к насосной станции.
• Подключение кабеля ВВГЭ 4×35 от щита на фасаде здания к рекламному щиту.
• Монтаж на столбе ЛЭП для питания автономного освещения парковой зоны.
• Присоединение кабеля ПвБбШв-1 к частотному преобразователю на производстве.

Практические советы

• Перед монтажом проверьте, чтобы кабель был сухим - влага под муфтой вызывает коррозию и пробои.
• Не перегревайте материал - при температуре выше 150C возможно деформирование стенок.
• При работе в сыром климате дополнительно обработайте вход кабеля в муфту герметиком на основе силикона.
• После монтажа обязательно проверьте затяжку болтов - ослабление приводит к нагреву и выходу из строя.
• Артикул uzm-xlbk1-nvn4-3550sz - единственный номер для заказа этой конкретной версии с наконечниками и заземлением; не путайте с другими моделями IEK.
