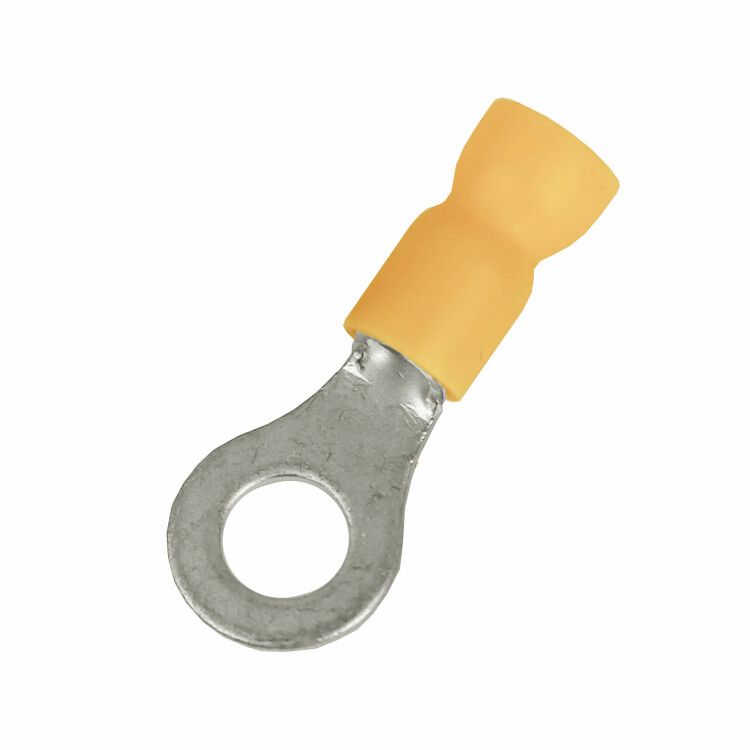

Наконечник с отверстием под винт и изолир.фланцем ПВХ легкий ввод жилы 2.5-6кв.мм М5 (d5.3мм) (НКИ) (уп.100шт) DKC 2C5P-EE-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, легкий ввод жилы, 2.5-6 кв.мм М5 (д.5,3 мм) (НКИ) от DKC предназначен для надежного оконцевания медных жил сечением 4–6 мм2 в распределительных щитах, пультах управления и силовых цепях. Благодаря изолирующему фланцу и луженой меди, этот наконечник снижает риск замыканий и улучшает долговечность соединений. Артикул 2c5p-ee-pvc входит в серию Quadro.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для установки на болты и шпильки M5 (или 3/16 дюйма). Применяется в промышленном оборудовании: станках, конвейерах, панелях автоматизации, системах освещения и энергоустановках, где важна безопасная и долговечная коммутация.

Технические характеристики

• Номинальное сечение жилы: 4–6 мм2 (совместим с AWG 10)
• Диаметр отверстия: 5,3 мм - соответствует метрической резьбе M5
• Максимальный рабочий ток: 48 А
• Материал контакта: медь М1 с луженым покрытием - противостоит окислению
• Материал изоляции: ПВХ пластикат, цвет - серый
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка специальным инструментом
• Изоляция: полностью закрывает корпус, исключает случайное касание токоведущих частей
• Стандарт: соответствие DIN
• Проклеенный фланец - обеспечивает герметичность и фиксацию изоляции

Совместимость и монтаж

Наконечник совместим с любыми винтами, шпильками или клеммами с диаметром отверстия 5,3 мм и резьбой M5. Для монтажа требуется обжимной инструмент с матрицей для сечения 4–6 мм2. Убедитесь, что инструмент правильно выставлен - недостаточный обжим снижает контактную прочность, избыточный - повредит жилу. Изоляционный фланец не требует дополнительной изоляции после установки. Наконечник легко вставляется в клеммы благодаря форме раструба EasyEnter - даже труднодоступные многопроволочные жилы входят без усилий и повреждений.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN, обеспечивая механическую и электрическую надежность. Изолирующий фланец предотвращает случайное прикосновение к токоведущим элементам. Луженое покрытие снижает риск электрохимической коррозии в условиях повышенной влажности. Подходит для защиты в соответствии с нормами безопасности при работе с сетями до 600 В.

Преимущества

• Облегченный ввод жилы - технология EasyEnter позволяет легко заправить многопроволочные жилы без сплющивания или порезов
• Зазубринки внутри гильзы - обеспечивают высокую механическую прочность соединения при опрессовке
• Луженая медь - продлевает срок службы в агрессивных средах
• Проклеенный изолирующий фланец - гарантирует герметичность и не отслаивается при температурных колебаниях
• Серый цвет изоляции - удобен для визуального различения в сложных сборках
• Совместим с лаковой изоляцией - можно использовать на проводах с эмалью без ее удаления

Ограничения применения

Не применяйте для алюминиевых жил - материал контакта рассчитан только на медь. Не используйте в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не предназначена для длительного воздействия жидкости. Не допускайте перегрузки выше 48 А - превышение тока вызывает нагрев и деформацию. Не рекомендуется применять в местах с постоянным механическим воздействием или вибрацией без дополнительной фиксации кабеля.

Примеры использования

• Подключение двигателей к частотному преобразователю через клеммную колодку M5
• Оконцевание фазных проводов в распределительном щите промышленного оборудования
• Соединение проводов питания в системах автоматического управления
• Монтаж в устройствах с ограниченным пространством - компактный фланец позволяет экономить место

Практические советы

• Перед обжимом проверьте, чтобы жила полностью вошла в гильзу - не должно быть торчащих проволочек
• Выбирайте инструмент с регулировкой давления - точный обжим обеспечивает долговечность
• При использовании в сырых помещениях дополнительно контролируйте состояние фланца - он может терять клей при экстремальных температурах
• Артикул 2c5p-ee-pvc совпадает с другими изделиями серии Quadro - можно заказывать в партиях для унификации
• Для быстрой идентификации в щитах - сочетайте с цветовым кодированием кабелей: серый фланец хорошо виден на фоне черных или белых проводов
