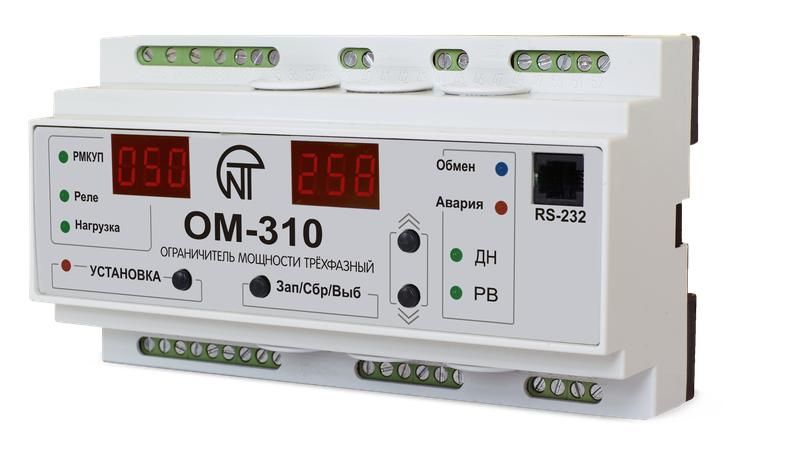

Ограничитель мощности ОМ-310 3ф 30кВт НовАтек-Электро 3425604310

Ограничитель мощности трехфазный 30 кВт от НовАтек-Электро (артикул 3425604310) предназначен для автоматического отключения нагрузки при превышении заданного уровня мощности, защищая оборудование от перегрузок в трёхфазных сетях 380 В.

Назначение и область применения

Ограничитель мощности трехфазный 30 кВт контролирует потребляемую активную и реактивную мощность в трёхфазной цепи. Когда суммарная мощность превышает установленный порог — 30 кВт — устройство запускает обратный отсчёт, после чего полностью отключает питание нагрузки. Это предотвращает повреждение оборудования из-за длительной перегрузки, снижает риск возгорания и помогает соблюдать лимиты договорной мощности.

Подходит для установки на объектах с высокими требованиями к энергопотреблению: промышленные участки, насосные станции, системы вентиляции, конвейеры, тепловые пункты, а также в коммерческих зданиях с ограниченным лимитом мощности от энергоснабжающей организации.

Технические характеристики

• Максимальная полная мощность: 30 000 В·А (30 кВА)
• Напряжение питания: 380 В переменного тока (AC)
• Количество фаз: 3
• Номинальный ток: 5–450 А (регулируемый в этом диапазоне)
• Условный номинальный ток короткого замыкания: 0,078 кА (78 А) — не предназначено для защиты от КЗ
• Диапазон выдержек времени: 0–600 секунд (можно настроить время отключения после превышения мощности)
• Номинальная мощность самого устройства: 0,05 кВА (малое собственное потребление)
• Количество модулей DIN: 9
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы
• Количество контактов: 3 (по одному на каждую фазу)
• Индикация: светодиодный индикатор перегрузки и цифровой экран для отображения текущей мощности
• Степень защиты: IP40 (защита от предметов >1 мм) / IP20 (защита от пальцев) — внутренняя установка
• Климатическое исполнение: УХЛ3.1 (работает в помещениях с умеренным и холодным климатом)
• Диапазон рабочих температур: от –35 °C до +55 °C

Совместимость и монтаж

Ограничитель мощности трехфазный 30 кВт устанавливается на стандартную DIN-рейку в распределительном щите. Подключение осуществляется через винтовые клеммы — провода сечением до 25 мм² допускаются. Обязательно проверьте соответствие номинального тока нагрузки диапазону 5–450 А; при токе ниже 5 А устройство может некорректно работать.

Не требует внешнего питания — работает от сети, которую контролирует. Для настройки порога мощности и времени отсрочки используется кнопочная панель на лицевой стороне. После первого включения рекомендуется выполнить первичную калибровку согласно инструкции.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-1 и ГОСТ Р 50030.2, что гарантирует надёжность работы в промышленных условиях. Отсутствует функция защиты от короткого замыкания — для этого необходимо использовать отдельный автоматический выключатель. IP40/20 позволяет применять только внутри закрытых щитов, исключая контакт с пылью, влагой и посторонними предметами.

Преимущества

• Цифровой индикатор отображает реальное значение мощности в режиме реального времени — удобно для диагностики и контроля
• Настройка времени отключения от 0 до 600 секунд даёт гибкость: можно избежать ложных срабатываний при кратковременных скачках
• Светодиодная индикация перегрузки сразу указывает на причину отключения
• Низкое собственное энергопотребление (0,05 кВА) не нагружает сеть
• Широкий диапазон рабочих температур обеспечивает работу даже в неотапливаемых помещениях зимой

Ограничения применения

• Не предназначен для защиты от короткого замыкания — обязательно используйте совместно с автоматическим выключателем
• Не рассчитан на работу вне помещений или во влажных средах — степень защиты IP40 недостаточна для открытых площадок
• Не подходит для однофазных сетей — только для трёхфазных 380 В
• При токе менее 5 А возможны ошибки измерения и ложные срабатывания
• Не имеет функции автоповторного включения — после отключения требуется ручное восстановление питания

Примеры использования

• На заводе: управление мощностью группы станков, чтобы не превысить лимит 30 кВт, выделенный энергосбытом
• В торговом центре: предотвращение перегрузки вводного щита при одновременной работе кондиционеров и освещения
• На сельскохозяйственном комплексе: защита насосной станции от постоянной перегрузки при старте нескольких двигателей
• В офисном здании: контроль мощности, чтобы избежать штрафов за превышение договорной мощности

Практические советы

• Перед установкой определите максимальную допустимую мощность вашей сети — она должна быть равна или чуть выше 30 кВт, чтобы устройство срабатывало своевременно
• При настройке времени отключения выбирайте 10–60 секунд для большинства промышленных нагрузок — этого достаточно, чтобы избежать срабатывания при пусковых токах
• Обязательно проверяйте посадочные размеры: 9 модулей DIN требуют достаточного места в щите
• Не забудьте подписать на щите, что устройство — ограничитель мощности, а не автоматический выключатель — это важно для обслуживающего персонала
• Проверяйте правильность подключения фаз: неверная коммутация может привести к некорректной работе индикации и отключению
