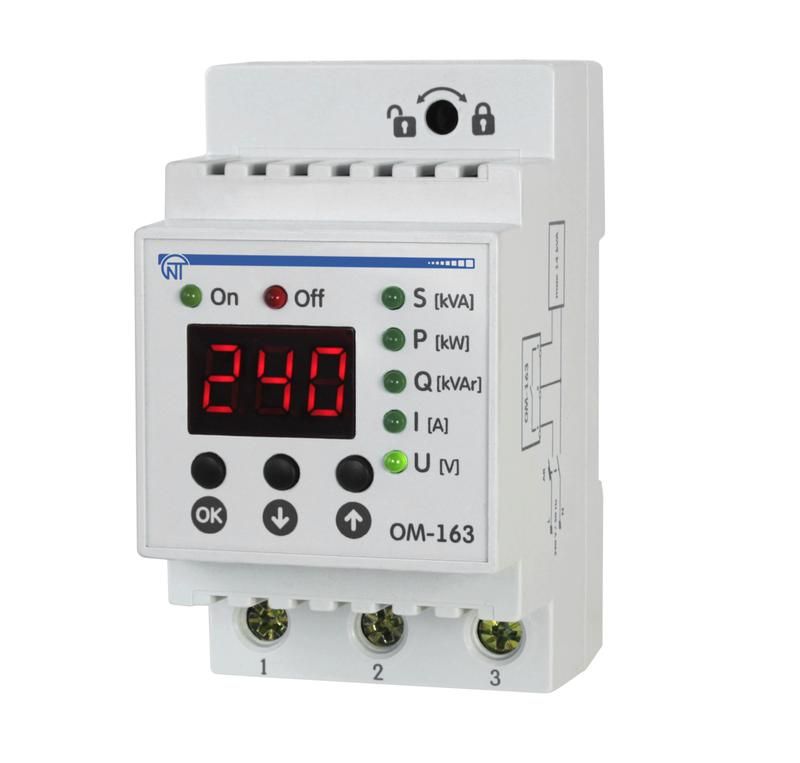

Ограничитель мощности ОМ-163 1ф 14кВт НовАтек-Электро 4325604063

Ограничитель мощности однофазный 14 кВт от НовАтек-Электро (артикул 4325604063) предназначен для автоматического ограничения нагрузки в бытовых и промышленных сетях 220 В, предотвращая перегрузки и аварийные ситуации за счёт отключения подключённого оборудования.

Назначение и область применения

Ограничитель мощности однофазный 14 кВт контролирует потребление электроэнергии и отключает нагрузку, если она превышает заданный порог - 14 кВт. Устройство защищает проводку, автоматы и оборудование от перегрузок, вызванных одновременным включением нескольких мощных приборов. Также он реагирует на отклонения напряжения и нагрев контактной группы выше 85 C. Подходит для установки в щитах жилых домов, офисов, малых производственных участков, где важно избежать скачков нагрузки.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Коммутируемый ток: 63 А
• Номинальный ток: 63 А
• Номинальная мощность устройства: 0,05 кВА (потребление собственной цепи управления)
• Порог ограничения мощности: 14 кВт
• Количество фаз: одна
• Количество переключающих контактов: один (размыкающий)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей DIN: 3
• Индикация: есть - светодиод показывает состояние работы и срабатывания
• Климатическое исполнение: УХЛ3.1 - работает при температуре от –35 C до +55 C
• Степень защиты: IP40 (защита от твердых частиц >1 мм) / IP20 (защита от прикосновения пальцев)
• Тип подключения: винтовые зажимы для проводов

Совместимость и монтаж

Ограничитель мощности однофазный 14 кВт устанавливается на стандартную DIN-рейку в распределительном щите. Для подключения используются винтовые клеммы - подходят медные провода сечением до 16 мм2. Обязательно подключить вход и выход последовательно в цепь нагрузки. Устройство не требует внешнего питания - питание получает от сети через свои контакты. Монтаж допускается только после отключения напряжения. После установки проверьте надёжность затяжки клемм - слабый контакт может вызвать перегрев.

Безопасность и стандарты

Ограничитель мощности однофазный 14 кВт соответствует требованиям безопасности для устройств класса защиты IP40/IP20. Климатическое исполнение УХЛ3.1 позволяет использовать его в помещениях с умеренно холодным и влажным климатом - типично для большинства регионов России. Температурный режим работы обеспечивает стабильную работу даже в неотапливаемых щитовых. Превышение температуры контактов более 85 C - это аварийный сигнал, который вызывает отключение, что снижает риск возгорания.

Преимущества

• Автоматическое отключение при превышении 14 кВт - предотвращает срабатывание вводного автомата
• Защита от просадок и перепадов напряжения - продлевает срок службы чувствительной техники
• Индикация состояния - сразу видно, сработал ли прибор или находится в штатном режиме
• Компактный размер - занимает всего 3 модуля на DIN-рейке
• Высокая коммутационная способность - 63 А позволяют работать с мощными нагрузками

Ограничения применения

• Не предназначена для трёхфазных систем - только для однофазной сети 220 В
• Не защищает от короткого замыкания - требуется обязательная установка автоматического выключателя перед этим устройством
• Не рассчитана на постоянную работу при температурах ниже –35 C или выше +55 C
• IP40/IP20 - не подходит для установки во влажных местах, на улице или в пыльных условиях без корпуса
• Не имеет функции восстановления после срабатывания - необходимо вручную включить нагрузку после устранения причины

Примеры использования

• В частном доме - предотвращает одновременное включение электрокотла, бойлера и кондиционера
• На производстве - управляет нагрузкой на станках, чтобы не превысить лимит мощности, выделенный энергоснабжающей организацией
• В офисе - защищает щит от перегрузки при работе нескольких компьютеров, принтеров и освещения
• В гостинице - ограничивает потребление в номерах, чтобы не превысить проектную мощность этажного щита

Практические советы

• Выбирая этот ограничитель, убедитесь, что ваш вводной автомат имеет номинал ≥63 А - иначе он будет срабатывать раньше, чем ОМ-163
• При установке используйте провода с достаточным сечением - для 63 А рекомендовано минимум 10–16 мм2 меди
• Проверяйте правильность подключения: вход - от сети, выход - к нагрузке; неверная полярность не влияет, но плохой контакт - да
• Если устройство часто срабатывает - проанализируйте суммарную мощность подключённых приборов; возможно, стоит перераспределить нагрузку
• Не закрывайте устройство герметичной крышкой - нужна вентиляция для теплоотвода, особенно при длительной работе на пределе
