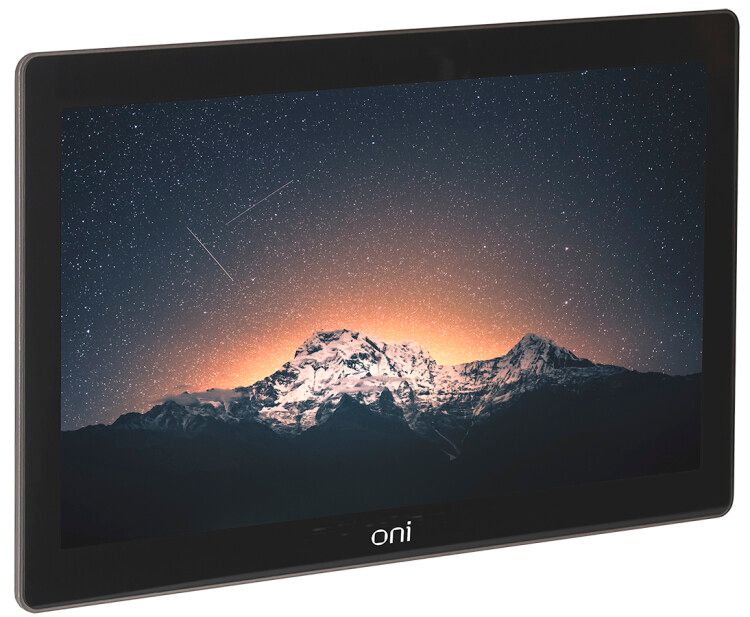

Панель оператора 22'' с емкостным мультисенсорным Full HD дисплеем и металлическим корпусом ЦПУ Cortex A8 800МГц экран 16:9 (1920x1080) цветопередача 16бит USB 1xHost 1xSlave 2хRS485/232 1хEthernet аудио выход 24В DC защита от перенапряжений ONI - ETC-A8TS-HSSE-P-220 IEK

Панель оператора ONI (IEK) с емкостным экраном 22 дюйма и металлическим корпусом предназначена для управления и визуализации промышленных процессов в условиях повышенной запыленности, вибраций и перепадов напряжения. Артикул etc-a8ts-hsse-p-220 обеспечивает устойчивую работу в сложных средах благодаря защите IP65, широкому диапазону питания и множеству промышленных интерфейсов.

Назначение и область применения

Панель оператора ONI используется для контроля и настройки оборудования в реальном времени: управление станками, конвейерами, насосными станциями, системами автоматизации. Подходит для пищевой, фармацевтической, металлургической и химической промышленности, где требуется надежный интерфейс взаимодействия с оператором. Экран позволяет работать с несколькими точками касания - удобно для масштабирования графиков, перемещения элементов управления и быстрого доступа к меню.

Технические характеристики

• Диагональ экрана: 22 дюйма (1920×1080, 16:9)
• Тип дисплея: TFT, цветной, 24-битная глубина цвета
• Яркость: 250 кд/м² - достаточна для работы при ярком освещении
• Тип сенсора: емкостной мультитач - отзывается на легкое касание пальцем, не требует давления
• Процессор: ARM Cortex-A8, 800 МГц - обеспечивает плавную работу интерфейса
• Питание: 18–28 В постоянного тока (стандарт 24 В DC)
• Защита от перенапряжений: встроенная - снижает риск повреждения при скачках сети
• Степень защиты: IP65 - полностью герметична от пыли, защищена от струй воды с любого направления
• Интерфейсы: 2×RS-232, 2×RS-485, 1×Ethernet, 1×USB Host, 1×USB Slave, аудиовыход
• Рабочая температура: от –20C до +70C - подходит для холодных цехов и жарких зон
• Глубина монтажа: 41 мм - компактная установка в щиты
• Габариты передней панели: 530×338 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Панель оператора ONI монтируется в панельные проемы с габаритами не менее 530×338 мм. Для установки требуется отверстие в стенде или шкафе, соответствующее размерам передней части. Крепление осуществляется через фланец с болтами (не входят в комплект). Все коммуникационные порты расположены на задней панели - после монтажа остается свободный доступ к проводкам. USB Host поддерживает флеш-накопители для обновления прошивки или записи логов. USB Slave предназначен для подключения к ПК для настройки или диагностики. Ethernet - для связи с SCADA-системой или сетью предприятия. RS-485 и RS-232 позволяют подключить PLC, частотники, счетчики, термодатчики. Аудиовыход можно использовать для сигнализации звуковыми сигналами (например, аварийный вызов).

Безопасность и стандарты

Панель оператора ONI имеет встроенную защиту от перенапряжений и работает в соответствии с требованиями к промышленному оборудованию. Защита IP65 гарантирует безопасность при мытье оборудования струями воды - типично для пищевых и фармацевтических производств. Напряжение питания 18–28 В совместимо с большинством промышленных источников 24 В DC. Устройство не содержит открытых токоведущих частей - исключает контакт при нормальной эксплуатации.

Преимущества

• Емкостной мультитач экран - чувствителен даже к легкому касанию, не требует специальных стилусов
• Металлический корпус - прочнее пластиковых аналогов, лучше рассеивает тепло
• Поддержка двух протоколов RS-232 и RS-485 - возможность подключения сразу нескольких устройств без внешних переходников
• Широкий диапазон рабочих температур - работает в неотапливаемых помещениях зимой
• Бесплатное ПО для создания интерфейсов - экономия на лицензиях HMI-редакторов
• Аудиовыход - реализация звуковой индикации без дополнительных модулей

Ограничения применения

• Не предназначена для погружения в жидкости - IP65 не равен IP67/IP68
• Не рекомендовано использование в местах с постоянным воздействием паров кислот, щелочей или растворителей - материал корпуса не устойчив к агрессивной химии
• Процессор Cortex-A8 800 МГц недостаточно мощный для сложных 3D-визуализаций или видеопотоков - подходит для 2D-интерфейсов и базовых графиков
• Отсутствие Wi-Fi и Bluetooth - все подключения проводные; беспроводная связь невозможна без внешнего адаптера
• Не поддерживает SD-карты - данные сохраняются только через USB или Ethernet

Примеры использования

• Управление линией розлива напитков - настройка скорости, контроль уровня, тревоги по давлению
• Контроль теплового режима печи - отображение графиков температуры, регулировка PID-регулятора
• Автоматизация конвейера с датчиками положения - визуализация состояния каждого участка
• Пульт управления насосной станцией - включение/выключение, показ расхода, аварийные остановки
• Локальный терминал для обслуживания оборудования - замена кнопочных панелей на интерактивный экран

Практические советы

• Перед монтажом проверьте соответствие отверстия в шкафу размерам 530×338 мм - слишком маленькое отверстие затруднит установку
• Используйте экранированные кабели для RS-485 и Ethernet - особенно важно при длинных линиях (>50 м)
• Для питания используйте источник с хорошей стабилизацией - колебания ниже 18 В вызывают сбои, выше 28 В - риск повреждения
• Частые включения/выключения не влияют на срок службы - устройство рассчитано на круглосуточную работу
• Обновляйте прошивку через USB Host - бесплатное ПО от производителя позволяет легко доработать интерфейс под нужды производства
• При использовании в сыром помещении убедитесь, что кабели подведены снизу - предотвращает попадание влаги внутрь устройства
