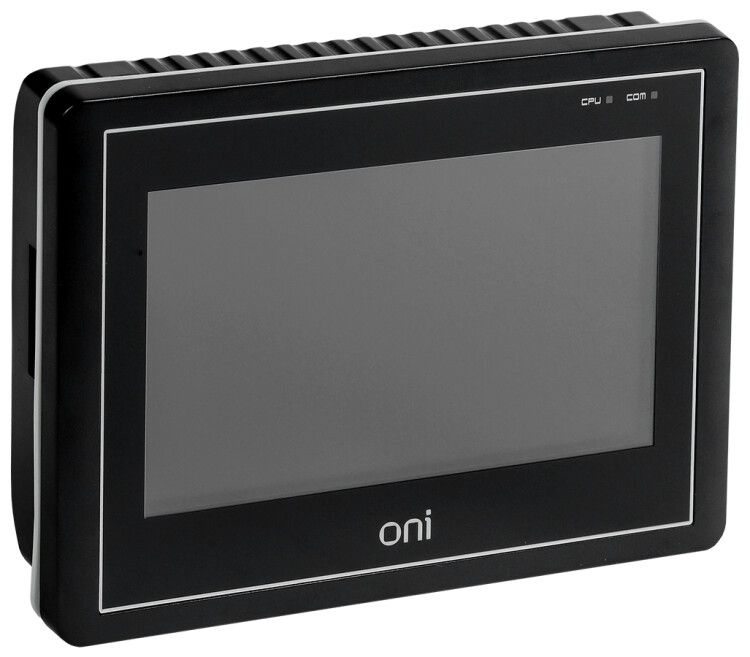

Панель оператора 7''с сенсорно-резистивным дисплеем и пластиковым корпусом ЦПУ Cortex A8 600МГц экран 5:3 (800х480) цветопередача 24бит USB 1xHost 1xSlave RS485/232 24В DC ONI - ETG-A8TS-HSSN-S-070 IEK

Панель оператора ONI (IEK) с диагональю 7 дюймов и резистивным сенсорным экраном предназначена для визуального контроля и управления промышленными процессами. Модель etg-a8ts-hssn-s-070 оснащена процессором Cortex-A8, двумя последовательными портами (RS-232 и RS-485) и питается от сети 24 В постоянного тока. Корпус из пластика с защитой IP65 делает её устойчивой к запылению и брызгам воды - подходящим решением для цехов, автоматизированных линий и оборудования с ограниченным доступом.

Назначение и область применения

Панель оператора ONI используется для взаимодействия человека с оборудованием: настройки параметров, просмотра состояния системы, управления режимами работы. Подходит для применений в машиностроении, пищевой промышленности, логистических комплексах, где требуется простой и надёжный интерфейс. Применяется в системах безопасности для отображения аварийных сигналов, статусов дверей, зон доступа и других событий.

Технические характеристики

• Диагональ экрана: 7 дюймов (разрешение 800×480 пикселей)
• Тип дисплея: TFT, цветной, яркость 360 кд/м²
• Сенсорный экран: резистивный - реагирует на давление, работает с перчатками и острыми предметами
• Процессор: ARM Cortex-A8, 600 МГц
• Питание: 9–28 В постоянного тока (оптимально 24 В)
• Интерфейсы: USB, RS-232 (1 канал), RS-485 (1 канал), слот для карты SD
• Защита: IP65 (защита от пыли и струй воды с любого направления)
• Габариты фронта: 204 × 145 мм
• Глубина монтажа: 36 мм
• Рабочая температура: 0…+50 C
• Гарантия: 12 месяцев

Совместимость и монтаж

Панель оператора etg-a8ts-hssn-s-070 монтируется в щиты или на панели через вырез в стенке. Размеры проёма должны соответствовать габаритам фронта - 204×145 мм. Глубина монтажа 36 мм позволяет установить устройство даже в компактные корпуса. Для подключения используйте стандартные кабели: для RS-232 - DB9, для RS-485 - двухпроводная пара с экранированием. USB служит для обновления ПО или подключения флеш-накопителей. Карта SD нужна для хранения проектов HMI и логов.

Безопасность и стандарты

Панель оператора ONI имеет степень защиты IP65 - обеспечивает безопасную работу в условиях повышенной запылённости и возможных брызг воды. Соответствует требованиям к использованию в промышленных системах безопасности. Напряжение питания 9–28 В совместимо с большинством промышленных источников 24 В DC. Устройство не требует специальных мер защиты от помех, так как уже спроектировано для работы в электромагнитно активной среде.

Преимущества

• Резистивный экран - работает с любыми объектами, включая перчатки, что важно в холодных или грязных помещениях
• Поддержка RS-232 и RS-485 - возможность подключения к PLC, частотникам, счётчикам, термостатам
• Встроенная память и SD-слот - позволяют сохранять сценарии, логи и обновлять ПО без внешнего компьютера
• Бесплатное ПО для создания интерфейса - снижает затраты на разработку HMI-приложений
• Высокая яркость дисплея - чёткая видимость даже при ярком свете

Ограничения применения

• Не подходит для установки в средах с температурой ниже 0 C - возможна потеря чувствительности экрана и отказ компонентов
• Резистивный экран менее точен и медленнее реактивен, чем емкостный - не рекомендован для быстрого многопунктового ввода
• Отсутствие Ethernet - нельзя напрямую подключить к корпоративной сети; требуется маршрутизатор или модуль преобразования
• Не предназначен для погружения в жидкости или мойки под высоким давлением - IP65 не защищает от струйной мойки

Примеры использования

• Управление конвейерной линией на заводе - отображение скорости, количества изделий, остановки по аварии
• Контроль микроклимата в камере хранения - регулировка температуры и влажности через интерфейс панели
• Автоматизация насосной станции - управление включением/выключением, сигнализация уровня
• Система контроля доступа - отображение статуса замков, журнал входов, кнопки экстренного вызова

Практические советы

• Перед монтажом проверьте глубину корпуса - 36 мм должно свободно помещаться в нишу без контакта с проводами
• Для RS-485 обязательно соблюдайте полярность A/B и используйте терминирующий резистор 120 Ом на крайних устройствах
• Частые нажатия на один участок экрана могут повредить резистивный слой - избегайте длительного трения
• Обновляйте ПО через SD-карту - это безопаснее, чем подключение к ПК в условиях производства
• При работе в условиях вибраций закрепите панель оператора etg-a8ts-hssn-s-070 дополнительно болтами, а не только за рамку
