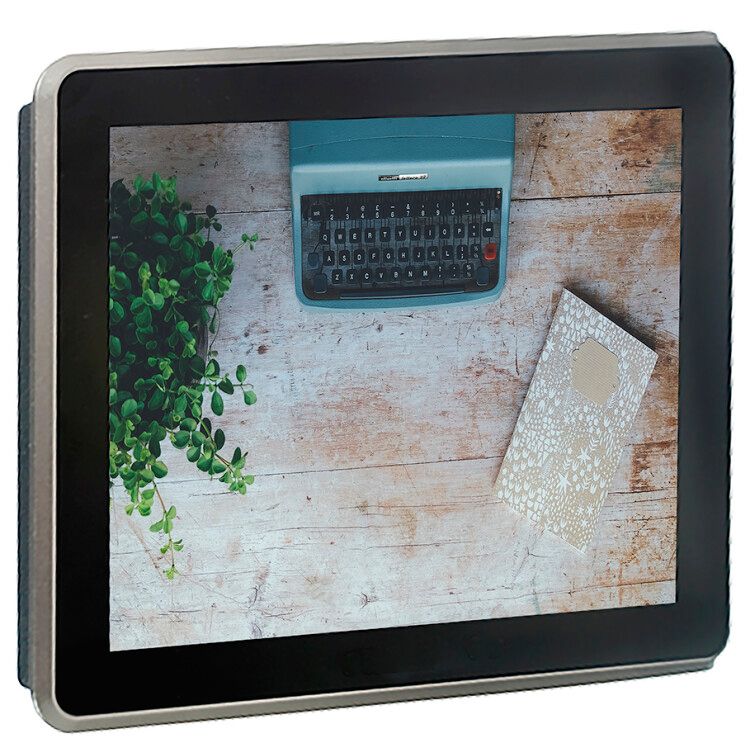

Панель оператора 9,7'' с емкостным мультисенсорным дисплеем и пластиковым корпусом ЦПУ Cortex A8 600МГц экран 4:3 (1024х768) цветопередача 24бит USB 1xHost 1xSlave 2хRS485/232 1хEthernet 24В DC защита от перенапряжений ONI - ETC-A8TS-HSSE-S-097 IEK

Панель оператора ONI (IEK) с емкостным экраном 9,7 дюйма и процессором Cortex A8 - компактное устройство для визуального контроля и управления промышленным оборудованием. Артикул etc-a8ts-hsse-s-097 обеспечивает устойчивую работу в условиях производства благодаря защите IP65, двойным интерфейсам связи и широкому диапазону напряжения питания.

Назначение и область применения

Панель оператора ONI используется для визуализации и управления технологическими процессами на заводах, в цехах и на автоматизированных линиях. Подходит для работы с ЧПУ, насосами, конвейерами, системами вентиляции и другими устройствами, требующими локального интерфейса. Экран с мультитач-реакцией позволяет удобно управлять процессами без клавиатур и мышей, что особенно важно в условиях загрязнённой среды.

Технические характеристики

• Диагональ экрана: 9,7 дюйма (1024×768 пикселей, соотношение сторон 4:3)
• Тип дисплея: TFT, яркость 350 кд/м², цветовая глубина 24 бита
• Сенсорная технология: емкостной мультитач (работает даже с влажными руками)
• Процессор: ARM Cortex-A8, тактовая частота 600 МГц
• Питание: 9–28 В постоянного тока (оптимально 24 В DC)
• Защита от перенапряжений: встроенная
• Интерфейсы: 2×RS-232, 2×RS-485, 1×Industrial Ethernet, 1×USB Host, 1×USB Slave
• Степень защиты: IP65 (пылевлагозащищённая, выдерживает струю воды)
• Рабочая температура: от 0 до +50 C
• Габариты передней панели: 247×197 мм, глубина монтажа: 23,7 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Панель оператора ONI монтируется в щиты или на стену через фланец. Посадочные размеры совпадают с типичными промышленными панелями - проверьте отверстия в панели оборудования на соответствие 247×197 мм. Глубина 23,7 мм позволяет установить её в тонкие шкафы. Для подключения используйте экранированные кабели для RS-485 и Ethernet. USB-порт Host подключает флеш-накопители для обновления прошивки; Slave - для связи с ПК или PLC.

Безопасность и стандарты

Оборудование соответствует требованиям промышленной электромагнитной совместимости. Защита IP65 гарантирует работоспособность в пыльных, влажных и запылённых помещениях. Встроенная защита от перенапряжений снижает риск повреждения от скачков сети. Устройство не имеет взрывозащиты - не применяйте в зонах с опасностью возгорания газов или пыли.

Преимущества

• Мультитач-экран реагирует на легкие прикосновения - не нужен стилус
• Два порта RS-232 и два RS-485 позволяют подключить несколько устройств без дополнительных модулей
• Ethernet-интерфейс поддерживает промышленные протоколы (Modbus TCP, Profinet и др.)
• Платформа с Cortex A8 обеспечивает быстрый запуск графических интерфейсов
• Бесплатное ПО для создания HMI-приложений - экономия времени на разработку
• Пластиковый корпус устойчив к коррозии и химическим воздействиям

Ограничения применения

• Не предназначена для работы при температурах ниже 0 C - возможна потеря чувствительности сенсора
• Не подходит для взрывоопасных зон (не имеет сертификата Ex)
• Нет встроенного Wi-Fi или Bluetooth - для беспроводной связи требуется внешний адаптер
• Процессор Cortex A8 слаб для сложных видеопотоков или 3D-графики - оптимален для статичных интерфейсов
• USB Slave не предназначен для подключения принтеров или камер - только для связи с контроллером

Примеры использования

• Управление линией розлива жидкостей - настройка скорости, контроль уровня, аварийные сигналы
• Контроль системы отопления в цеху - изменение температурных режимов, просмотр истории
• Локальный терминал для ЧПУ станка - запуск программы, диагностика ошибок, замена инструментов
• Панель для насосной станции - управление включением, мониторинг давления, журнал событий

Практические советы

• Перед монтажом проверьте наличие свободного места глубиной минимум 30 мм - учтите провода и кабельные каналы
• Для RS-485 используйте twisted pair с заземлением на одном конце - избежите помех
• Подключение к Ethernet лучше выполнять через коммутатор с PoE, если планируете питание по кабелю
• Частые перепады напряжения - не проблема, но рекомендуется установить сетевой фильтр на входе
• Обновляйте прошивку через USB Host - файлы с сайта производителя доступны бесплатно
• Не закрывайте экран плотной плёнкой - это нарушит работу емкостного сенсора
