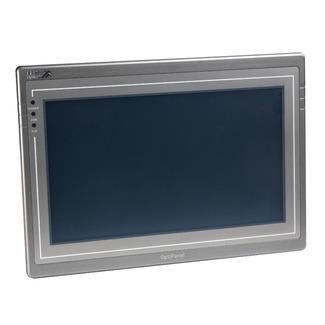

Панель оператора OptiPanel 1100I | 298323 КЭАЗ

Панель оператора OptiPanel 1100I КЭАЗ - это надёжная сенсорная панель с диагональю 10,2 дюйма и защитой IP65, предназначенная для управления технологическими процессами в промышленной автоматизации. Благодаря резистивному сенсорному экрану, Linux-ОС и широкому температурному диапазону, OptiPanel 1100I КЭАЗ подходит для работы в сложных условиях производства.

Назначение и область применения

OptiPanel 1100I КЭАЗ используется для визуализации и контроля технологических процессов на оборудовании: станках, конвейерах, насосных станциях, системах вентиляции и других устройствах с PLC. Подходит для установки в цехах, на объектах с повышенной запылённостью, влажностью или колебаниями температуры. Панель заменяет кнопочные пульты и позволяет реализовать сложные мнемосхемы, графики и журналы событий.

Технические характеристики

• Диагональ экрана: 10,2 дюйма
• Тип дисплея: TFT с резистивным сенсорным управлением
• Разрешение: 1024×600 пикселей
• Цветность: 16 тысяч цветов
• Максимальная яркость: 350 кд/м²
• Процессор: ARM Cortex-A7, 528 МГц
• Оперативная память: 128 Мб
• Flash-память: 128 Мб (для хранения проектов, архивов и журналов)
• Питание: постоянный ток (DC), потребление менее 10 Вт
• Степень защиты: IP65 (по фронту)
• Рабочая температура: от -10 C до +60 C
• Подсветка: светодиодная, срок службы 50 000 часов
• Операционная система: Linux
• Интерфейсы:
  • RS-232 / RS-422 / RS-485 (один порт, программируемый)
  • Ethernet (10/100 Мбит/с)
  • USB Host (для флешек, мышей, клавиатур)
  • USB Client (для прошивки и связи с ПК)

Совместимость и монтаж

OptiPanel 1100I КЭАЗ устанавливается в щиты или на панели через вырез 92×142 мм. Корпус выполнен с фланцевой рамкой, обеспечивающей герметичность при монтаже. Для подключения питания используйте провода сечением не менее 0,75 мм2. Коммуникационные порты совместимы с большинством PLC и контроллеров (Siemens, Schneider, Mitsubishi, Omron и др.) через протоколы Modbus RTU/TCP, Profibus, CANopen и другие - требуют настройки в программном обеспечении. USB-порт Client нужен исключительно для загрузки проектов с компьютера; во время работы он не используется.

Безопасность и стандарты

Степень защиты IP65 означает полную защиту от пыли и струй воды из любого направления - панель можно использовать в сырых помещениях, на открытых площадках под навесом, в зонах мойки оборудования. Соответствует требованиям EN 61131-2 для промышленного оборудования. Электромагнитная совместимость соответствует нормам IEC 61000-6-2 и IEC 61000-6-4.

Преимущества

• Высокая скорость отклика сенсорного экрана благодаря резистивной технологии - работает даже в перчатках или при наличии грязи.
• Низкое энергопотребление (<10 Вт) снижает нагрузку на источник питания и уменьшает нагрев внутри шкафа.
• Долгий срок службы LED-подсветки (50 000 часов) - не требуется замена светильников в течение всего срока эксплуатации.
• Linux-ОС обеспечивает стабильность, защищённость от вирусов и возможность удалённого доступа.
• Наличие Ethernet и нескольких COM-портов позволяет одновременно работать с несколькими устройствами без дополнительных маршрутизаторов.

Ограничения применения

• Резистивный экран чувствителен к острым предметам - нельзя использовать металлические или жёсткие стилусы, риск повреждения покрытия.
• Не предназначена для прямого воздействия воды (например, струйной мойки); IP65 защищает от брызг, но не от погружения.
• Флэш-память 128 Мб ограничивает размер проектов - не рекомендуется для сложных видео-анимаций или больших архивов данных без внешних накопителей.
• Отсутствие Wi-Fi и Bluetooth - все коммуникации осуществляются только проводными способами.
• Работает только при положительной температуре выше -10 C - не подходит для холодных складов или улиц без обогрева.

Примеры использования

• Управление линией розлива напитков - отображение уровней, давления, аварийных сигналов.
• Контроль системы вентиляции в пищевом цехе - регулировка частоты, показания датчиков температуры и влажности.
• Панель на станке ЧПУ - ввод параметров резания, вызов алгоритмов, просмотр истории ошибок.
• Автоматизация насосной станции - управление включением/выключением, мониторинг расхода, оповещение о переполнении.

Практические советы

• Перед монтажом проверьте глубину шкафа - корпус OptiPanel 1100I КЭАЗ выступает назад на 50–60 мм, включая разъёмы.
• Для программирования используйте только USB-Client и официальное ПО от КЭАЗ - сторонние программы могут повредить систему.
• Частые изменения мнемосхем лучше делать через USB-накопитель, а не через Ethernet - так быстрее и безопаснее.
• При использовании RS-485 обязательно подключите терминаторы на крайних точках сети - иначе возникнут помехи.
• Не закрывайте вентиляционные отверстия на задней стенке - даже при низком тепловыделении необходим естественный теплообмен.
• При длительной работе при +50…+60 C рекомендуется дополнительно охлаждать шкаф - чтобы продлить жизнь процессора и памяти.
