Переключатель электроизмерительных приборов - для вольтметра PR 12 6 контактов без нейтрали крепление на дверце | 014653 Legrand

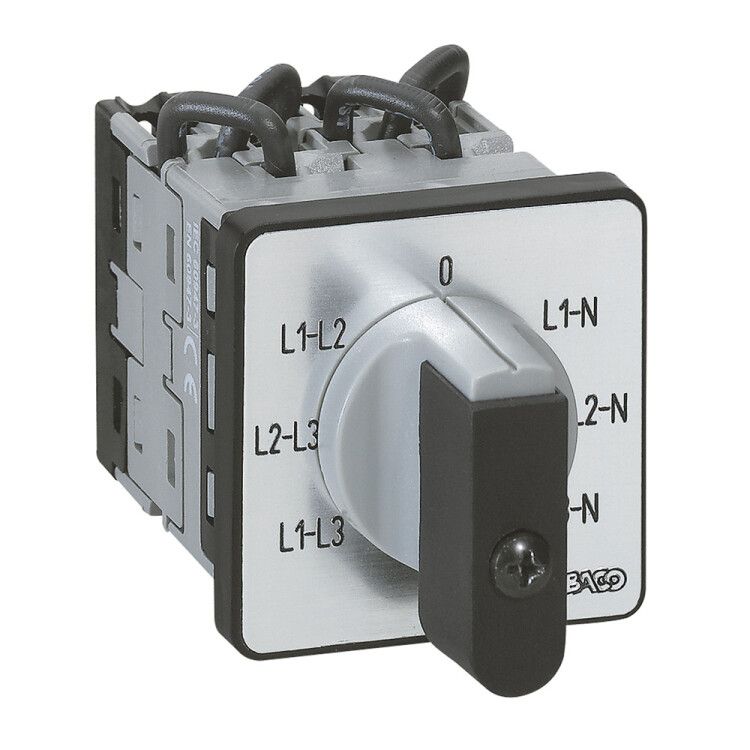

Переключатель электроизмерительных приборов для вольтметра PR 12 6 контактов без нейтрали крепление на дверце от Legrand позволяет выбирать между различными точками измерения напряжения в трёхфазной сети без использования нейтрали. Артикул 014653 предназначен для постоянной установки на дверцах щитов и используется там, где требуется оперативный контроль напряжений без доступа к внутренним контактам.

Назначение и область применения

Этот переключатель применяется для коммутации входов вольтметра в трёхфазных сетях 380/400 В. Он позволяет переключать измерительный прибор между шестью возможными парами фаз и одной фазой с нейтралью, не требуя физического подключения проводов каждый раз. Устройство устанавливается на дверцу распределительного щита - так оператор получает безопасный и удобный доступ к измерениям без вскрытия корпуса.

Технические характеристики

• Количество позиций переключения: 7 (включая нулевое положение)
• Максимальный номинальный ток: 16 А - допустимый ток через контакты при длительной работе
• Защита от внешних воздействий: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Тип установки: фронтальная - монтируется в отверстие в дверце щита
• Поддерживает измерение: между фазами, между фазой и нейтралью
• Имеет нулевое положение - полностью отключает вольтметр от цепи
• Оснащён блоком управления - обеспечивает механическую блокировку и чёткое позиционирование

Совместимость и монтаж

Переключатель электроизмерительных приборов для вольтметра PR 12 6 контактов без нейтрали крепление на дверце совместим со всеми стандартными аналоговыми и цифровыми вольтметрами с входным импедансом выше 1 МОм. Для монтажа требуется подготовить круглое отверстие в дверце щита соответствующего диаметра - он рассчитан на стандартную фронтальную установку. Кабели подводятся сзади устройства; рекомендуется использовать жилы сечением до 2,5 мм2. Подключение выполняется к клеммам, обозначенным L1, L2, L3, N, V+ и COM. Нулевой провод подключается только при необходимости измерения фаза–нейтраль - в других режимах он не задействован.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования внутри распределительных щитов. Степень защиты IP40 исключает случайный доступ к токоведущим частям пальцами или инструментами, но не предназначено для работы во влажных средах. Блокировка механизма предотвращает одновременное замыкание фаз. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60947-5-1.

Преимущества

• Не требует переподключения проводов при смене точки измерения - экономит время при диагностике
• Нулевое положение снижает риск ошибочного включения вольтметра в рабочую цепь
• Жесткая конструкция с блоком управления гарантирует надёжное позиционирование даже при вибрациях
• Установка на дверце повышает безопасность обслуживания - нет нужды открывать щит
• Работает с любыми типами вольтметров - не зависит от типа сигнала (analog/digital)

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP40 недостаточно для таких условий
• Не подходит для измерения переменного тока - только напряжение
• Максимальная нагрузка 16 А - нельзя применять для коммутации силовых цепей
• Не имеет световой индикации состояния - необходимо ориентироваться по меткам на рукоятке
• Не работает в системах с заземлённой нейтралью, если нейтральный провод не подведён к устройству

Примеры использования

• Контроль баланса напряжений на трёхфазном станке с ЧПУ
• Диагностика перекоса фаз в промышленном освещении
• Проверка наличия напряжения перед работой на оборудовании
• Обслуживание распределительных щитов в цехах с высокими требованиями к безопасности
• Лаборатории и сервисные центры для быстрого тестирования трёхфазных цепей

Практические советы

• При монтаже проверьте, что отверстие в дверце точно соответствует габаритам переключателя - Legrand использует стандартизированную форму
• Если вы не планируете измерять фаза–нейтраль, нулевой провод можно не подключать - это не повредит работу
• Часто используемые позиции (например, L1-L2) пометьте этикетками рядом с рукояткой
• Не используйте этот переключатель вместо рубильника - он не рассчитан на отключение нагрузки под током
• Регулярно проверяйте состояние контактов - особенно в местах с высокой вибрацией
• Артикул 014653 совпадает с 14653 - это один и тот же продукт, просто разные форматы номера
