Переключатель кулачковый ПК-1-11 25А 1P "0-1" EKF PROxima | pk-1-11-25

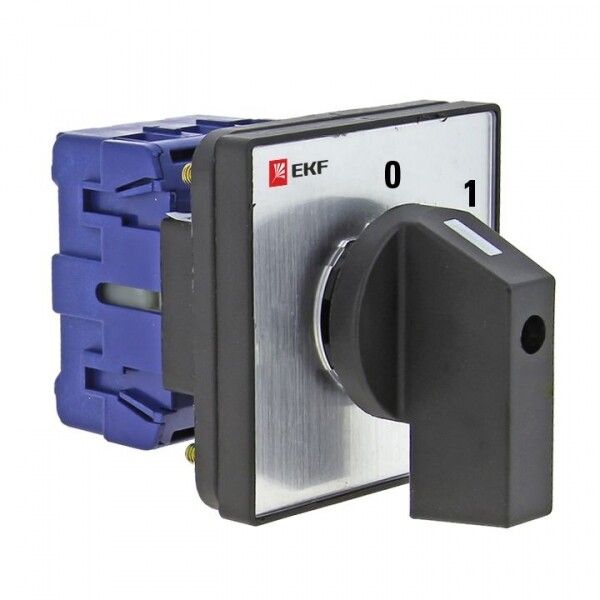

Переключатель кулачковый ПК-1-11 25А 1П 0-1 от EKF PROxima - это однополюсный выключатель с нейтральным положением, предназначенный для ручного коммутирования цепей переменного тока до 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с монтажной платой. Артикул pk-1-11-25 соответствует стандартному исполнению серии PROxima.

Назначение и область применения

Переключатель кулачковый ПК-1-11 25А 1П 0-1 используется для включения и отключения однофазных цепей с возможностью фиксированного нейтрального положения. Применяется там, где требуется надёжное ручное управление питанием: в системах автоматизации, на станках, конвейерах, вентиляционных установках, а также в щитах управления промышленного и бытового назначения. Нейтральное положение позволяет безопасно отключить цепь без случайного включения.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузки до 25 ампер без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока, 50/60 Гц;
• Количество полюсов: 1 - управляет одной фазой цепи;
• Количество положений: 2 (вкл / откл) + нейтральное - переключает между двумя состояниями, с возможностью остановки в нейтральном положении;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли;
• Способ монтажа: на монтажную плату - устанавливается через отверстие 48×48 мм в панели;
• Ширина: 3 модуля - совместим со стандартными DIN-рейками и шкафами с модульной компоновкой;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически нейтральный;
• Цвет: чёрный - снижает бликование, хорошо сочетается с промышленным оборудованием;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к аппаратуре низковольтного распределения.

Совместимость и монтаж

Переключатель кулачковый ПК-1-11 25А 1П 0-1 устанавливается в отверстие 48×48 мм на монтажной плате. Крепится с помощью фиксирующих лапок изнутри панели. Для подключения используются винтовые зажимы - рекомендуется использовать провода сечением 0,5–2,5 мм2. Монтаж допускается только в сухих помещениях с контролируемой влажностью, так как степень защиты IP20 не обеспечивает защиту от влаги. Совместим с другими изделиями серии EKF PROxima, имеющими аналогичные габариты.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-99, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов в электроустановках до 1000 В. Конструкция исключает самопроизвольное включение благодаря наличию фиксированных положений. Контакты с высоким содержанием серебра обеспечивают устойчивость к дуговым разрядам и окислению, продлевая срок службы даже при частых операциях включения-отключения.

Преимущества

• Нейтральное положение - предотвращает случайное включение при обслуживании;
• Повышенная долговечность контактов - благодаря увеличенному содержанию серебра;
• Компактный формат - занимает всего 3 модуля, экономит место в щите;
• Простота монтажа - установка через стандартное отверстие 48×48 мм без дополнительных креплений;
• Устойчивость к условиям УХЛ4 - можно использовать в неотапливаемых помещениях и на объектах с перепадами температур.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - IP20 не защищает от жидкости и пыли;
• Не подходит для частого коммутирования токов выше 25 А - риск перегрева и выхода из строя;
• Не имеет световой индикации - нельзя определить состояние включения визуально без внешнего указателя;
• Не рассчитан на автономное использование вне щита - требует установки в закрытую панель.

Примеры использования

• Управление питанием однофазного насоса в системе водоснабжения;
• Ручное отключение конвейера при техобслуживании;
• Коммутация нагревательного элемента в термокамере;
• Отключение питания пульта управления в ремонтной зоне;
• Электрощиты на производстве с необходимостью точного контроля включения/отключения.

Практические советы

• При монтаже проверьте глубину отверстия - передняя панель должна плотно прилегать, чтобы не болталась;
• Затягивайте винты равномерно, не переусердствуйте - можно повредить резьбу или изоляцию;
• Для удобства обслуживания используйте этикетки рядом с переключателем - особенно важно при наличии нескольких аналогичных устройств;
• Если нужна защита от влаги - выбирайте модель ПК-3 с IP54 вместо ПК-1-11;
• Не применяйте в цепях постоянного тока - переключатель рассчитан только на переменный ток 50/60 Гц.
