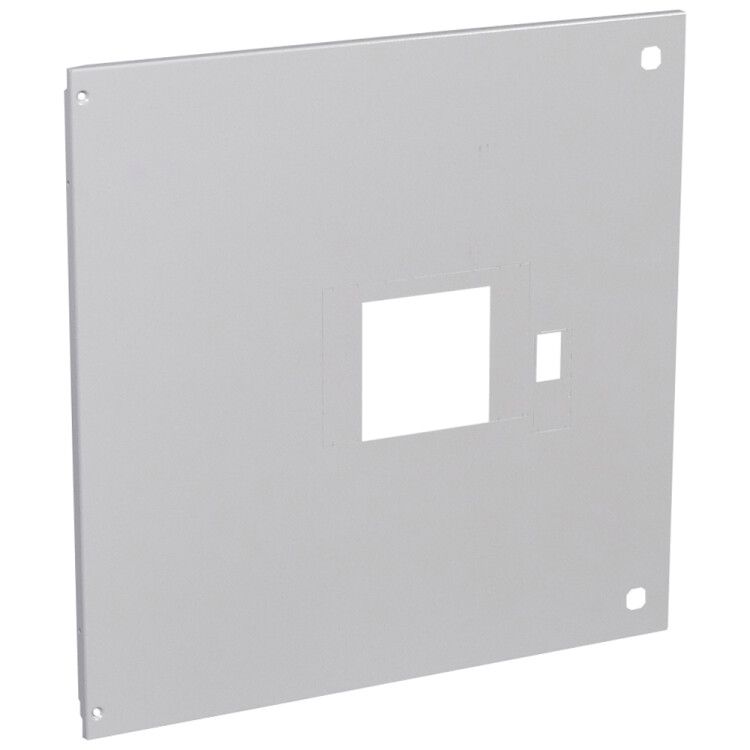

Лицевая панель замок металлическая для DPX1600 вертикальная 24 модуля привод - 021116 Legrand

Плата монтажная выкатная вертикальная 24 модуля с приводом для DPX1600 от Legrand Euro - это компактный и надёжный элемент для организации управления электрооборудованием в распределительных щитах. Артикул 021116 позволяет легко устанавливать до 24 устройств на одной выдвижной платформе, обеспечивая доступ к автоматике даже в плотно заполненных шкафах.

Назначение и область применения

Плата предназначена для установки коммутационных аппаратов, реле, контакторов и других модульных устройств в вертикальном исполнении. Благодаря механизму выкатывания с приводом, все модули можно безопасно извлечь из шкафа без необходимости отключать питание всей системы. Подходит для промышленного оборудования, систем автоматизации, насосных станций, конвейеров и другого оборудования, где требуется частый доступ к управлению.

Технические характеристики

• Высота шкафа: 2200 мм - требует соответствующего габарита корпуса;
• Ширина монтажа в шкаф: 725 мм - определяет минимальную ширину шкафа для установки;
• Количество модулей: 24 - совместима со стандартными DIN-рейками (35 мм);
• Материал: сталь - высокая механическая прочность;
• Покрытие: порошковое - устойчиво к коррозии и царапинам;
• Тип изделия: панель лицевая - используется исключительно как основа для монтажа, не является герметичным кожухом.

Совместимость и монтаж

Плата совместима с любыми модульными устройствами, установленными на DIN-рейке. Для монтажа необходимо закрепить её внутри шкафа с помощью болтов или специальных кронштейнов - фиксация осуществляется за рамку платы, а не за сам механизм выкатывания. Привод работает плавно, без усилий, что снижает риск повреждения проводов при выдвигании. Убедитесь, что внутренний объем шкафа достаточен для полного выдвижения платы - потребуется минимум 800–900 мм свободного пространства спереди.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для промышленного оборудования. Материалы и покрытие обеспечивают долговременную работу в условиях повышенной влажности и пыли. Однако плата не имеет защиты IP - она не предназначена для установки вне закрытых шкафов. Все работы должны выполняться после отключения питания согласно правилам Электробезопасности.

Преимущества

• Удобство обслуживания - все устройства доступны при полностью выдвинутой плате;
• Экономия места - 24 модуля занимают одну вертикальную секцию вместо нескольких рядов;
• Защита от случайного касания - при закрытом положении платы труднодоступны токоведущие части;
• Долгий срок службы благодаря стальной основе и порошковому покрытию;
• Поддерживается серия XL3 - совместима с другими элементами этой линейки Legrand.

Ограничения применения

• Не для открытых площадок - отсутствие степени защиты IP делает невозможной установку вне шкафа;
• Требует жестко закреплённого шкафа - вибрация или слабые крепления могут вызвать перекос и затруднить движение;
• Не рекомендовано использовать с тяжёлыми нагрузками свыше 30 кг - масса всех смонтированных устройств должна быть учтена при проектировании;
• Запрещается применять в средах с взрывоопасными газами - материал и конструкция не имеют взрывозащиты.

Примеры использования

• Автоматизация производства: управление двигателями конвейера через 24 реле на одной плате;
• Водоснабжение: контроль насосов и клапанов в насосной станции;
• ЖКХ: распределение энергии между несколькими этажами здания;
• Лаборатории и тестовые стенды: быстрый доступ к изменяемым схемам управления.

Практические советы

• Перед сборкой проверьте, чтобы глубина шкафа позволяла полностью выдвинуть плату - используйте правило: ширина шкафа + 200 мм свободного пространства перед ним;
• Распределяйте тяжёлые устройства (например, АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ) ближе к центру платы - так снижаются нагрузки на направляющие;
• Обязательно оставьте место вокруг платы для прокладки кабелей - не допускайте перегрузки каналов;
• При замене старой платы - сохраните оригинальные крепёжные отверстия; новая плата Legrand Euro 021116 имеет аналогичную геометрию;
• Не забывайте регулярно осматривать направляющие - при попадании металлической стружки возможны заедания.
