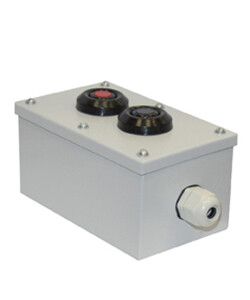

Пост кнопочный ПКУ-15-21.121-54 У2 (1хВК30-10-11110-54 (1з+1р) черн. + 1хВК30-10-11110-54 красн. PG-19) управления Электротехник ET054487

Пост кнопочный ПКУ-15-21.121-54У2 от бренда Электротехник (артикул et054487) - двухкнопочное устройство управления для коммутации цепей переменного тока до 660 В. Подходит для установки на панели оборудования, где требуется надёжное и простое управление запуском и остановкой.

Назначение и область применения

Пост кнопочный ПКУ-15-21.121-54У2 предназначен для ручного управления электрическими цепями управления в системах автоматизации. Каждая из двух кнопок имеет один нормально замкнутый и один нормально разомкнутый контакт - то есть каждая выполняет функцию «пуск» и «стоп» одновременно. Черная кнопка обычно используется для остановки, красная - для запуска, что соответствует общепринятой цветовой стандартизации. Применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, вентиляционных системах.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц); допускается работа и при постоянном токе до 440 В
• Номинальный ток: 10 А
• Количество кнопок: 2 (черная и красная)
• Тип контактов: у каждой кнопки - 1 нормально замкнутый (1З) и 1 нормально разомкнутый (1Р) контакт; всего 2 переключающих контакта
• Фиксация кнопок: без фиксации - возвращаются в исходное положение после отпускания
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Материал корпуса: металл, штампованный
• Конструкция кнопок: плоская, цилиндрический толкатель
• Климатическое исполнение: У2 - предназначено для эксплуатации в помещениях с умеренным климатом, температурой от −25C до +40C
• Износостойкость контактов: до 5 миллионов циклов включения-выключения
• Способ монтажа: на монтажную плату (накладной способ)
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКУ-15-21.121-54У2 монтируется на ровную горизонтальную или вертикальную поверхность через отверстия в корпусе. Для установки необходима монтажная плита толщиной до 4–6 мм. На корпусе предусмотрен выход для кабельного ввода PG-19 - он позволяет провести кабель диаметром 8–12 мм. Перед монтажом проверьте соответствие диаметра отверстия в панели и габаритов корпуса. Не требует специальных инструментов - достаточно отвёртки и кабельного зажима. После установки кабели подключаются к клеммам внутри корпуса: каждый контакт имеет пометку L1/N1, L2/N2 - соблюдайте полярность при подключении.

Безопасность и стандарты

Пост кнопочный ПКУ-15-21.121-54У2 соответствует требованиям ТУ 3428-013-59826184-2016. Степень защиты IP54 обеспечивает безопасную работу в условиях возможного попадания пыли и брызг воды - например, на производстве или в цехах с влажностью. Напряжение до 660 В соответствует классу безопасности для промышленного оборудования. Отсутствие световых индикаторов и механической фиксации снижает риск случайного включения, но требует внимания оператора при работе.

Преимущества

• Высокая долговечность контактов - до 5 млн. циклов, что гарантирует длительную службу даже при частом использовании
• Металлический корпус обеспечивает прочность и устойчивость к механическим воздействиям
• Цветовая дифференциация кнопок (чёрная и красная) повышает удобство и снижает риск ошибки оператора
• IP54 - возможность установки в менее защищённых помещениях без дополнительных кожухов
• Поддержка как переменного, так и постоянного тока расширяет возможности применения

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP54 не защищает от прямого дождя или струй воды
• Отсутствуют световые индикаторы - нельзя использовать там, где нужна визуальная сигнализация состояния
• Нет механической фиксации - кнопки не остаются в нажатом состоянии, поэтому не подходят для режимов «удержание»
• Не рекомендуется применять в средах с высокой концентрацией масла, химических паров или агрессивных жидкостей - материал корпуса не рассчитан на такие условия
• Климатическое исполнение У2 ограничивает использование при температурах ниже −25C

Примеры использования

• Управление пуском и остановкой асинхронного двигателя на станке ЧПУ
• Кнопочное управление конвейерной лентой в пищевой промышленности
• Аварийная остановка насосной группы в системе водоснабжения
• Локальный контроль вентилятора в помещении с повышенной влажностью (например, мойка)

Практические советы

• При монтаже используйте кабель с жилами сечением 0,5–2,5 мм2 - они хорошо подходят для контактов 10 А
• Обязательно закрепите кабель через ввод PG-19 - это предотвращает вытягивание проводов и повреждение внутренних соединений
• Проверяйте целостность контактов перед первым включением - особенно если оборудование хранилось в сыром месте
• Не применяйте этот пост вместо аварийной кнопки с грибовидным толкателем - здесь нет выступающей формы для быстрого нажатия в экстренной ситуации
• При необходимости замены кнопки - можно заказать отдельные элементы ВК30-10-11110-54, совместимые с этим постом
