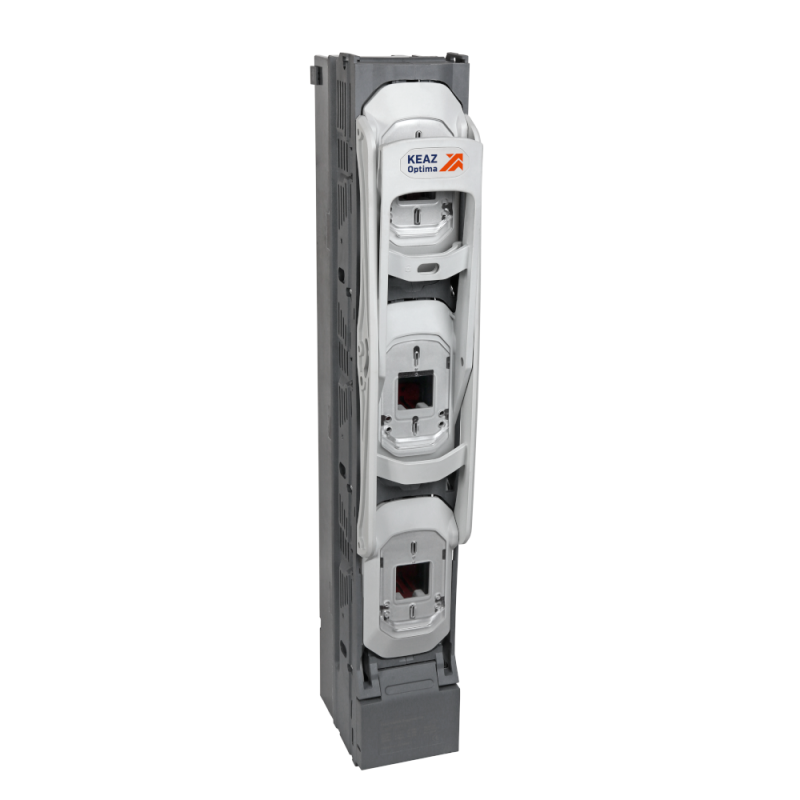

Предохранитель-выключатель-разъединитель планочный OptiVert-2-6-M | 337883 КЭАЗ

Предохранитель-выключатель-разъединитель планочный 3-полюсный OptiVert-2-6-M от КЭАЗ предназначен для безопасной коммутации и защиты трёхфазных электрических цепей до 690 В. Этот аппарат совмещает функции выключателя нагрузки, разъединителя и защиты от коротких замыканий - идеально подходит для распределительных щитов на промышленных объектах.

Назначение и область применения

OptiVert-2-6-M используется для ручного включения и отключения нагрузки, а также для защиты цепей от сверхтоков при помощи плавких вставок типа NH2. Применяется в силовых распределительных устройствах: на станках, конвейерах, насосных станциях, в системах автоматизации и других местах, где требуется надёжная изоляция цепи перед обслуживанием.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 400 А
• Количество полюсов: 3
• Тип защиты: ножевые предохранители класса NH2
• Степень защиты IP20: защищён от доступа пальцев, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Способ монтажа: настенный, на системе шин сверху
• Межшинное расстояние: 185 мм
• Количество групп: 1
• Количество нормально открытых контактов: 0

Совместимость и монтаж

OptiVert-2-6-M устанавливается на вертикальную DIN-рейку или на систему шин с шагом 185 мм. Подходит для универсального крепления. Для работы требуются плавкие вставки типа NH2 - они не входят в комплект и должны быть выбраны отдельно. Монтаж выполняется с соблюдением зазора между фазами и обеспечением свободного доступа к рычагу управления. Устройство не имеет встроенных сигнализационных контактов - для контроля состояния потребуется внешняя система.

Безопасность и стандарты

Аппарат соответствует требованиям к устройствам низкого напряжения. Комплектация плавкими вставками OptiFuse NH обеспечивает координированную защиту согласно стандартам IEC 60269. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени при аварии.

Преимущества

• Объединяет три функции - выключение, разъединение и защита - в одном устройстве, экономя место в щите
• Высокая механическая прочность корпуса и надёжное контактное соединение при больших токах
• Чётко видимое положение рычага - легко определить, включена ли цепь
• Поддерживается серия OptiFuse NH - гарантируется совместимость и соответствие характеристикам защиты

Ограничения применения

• Не предназначен для частого оперативного включения/выключения - рассчитан на редкие коммутации (не более 1–2 раз в день)
• IP20 не допускает использование во влажных, запылённых или наружных условиях
• Требует обязательной установки плавких вставок - без них устройство не обеспечивает защиту от КЗ
• Не имеет вспомогательных контактов - нельзя использовать для дистанционного управления или сигналов

Примеры использования

• Защита главного входа питания на промышленном станке с мощностью до 250 кВт
• Разъединение цепи перед техобслуживанием распределительного щита на заводе
• Коммутирование группы двигателей в системе конвейерной линии
• Изоляция участка сети при ремонте в цехе с напряжением 400 В

Практические советы

• Выбирайте плавкие вставки OptiFuse NH с номиналом, соответствующим нагрузке - не выше 400 А для этого аппарата
• Перед заменой вставки всегда отключайте питание и проверьте отсутствие напряжения - даже при выключенном рычаге возможна индуктивная ЭДС
• Проверяйте плотность посадки вставки - плохой контакт вызывает нагрев и выход из строя
• Убедитесь, что расстояние между шинами составляет точно 185 мм - отклонение может затруднить установку
• Не используйте OptiVert-2-6-M вместо автоматического выключателя - он не обладает тепловой или электромагнитной отсечкой
