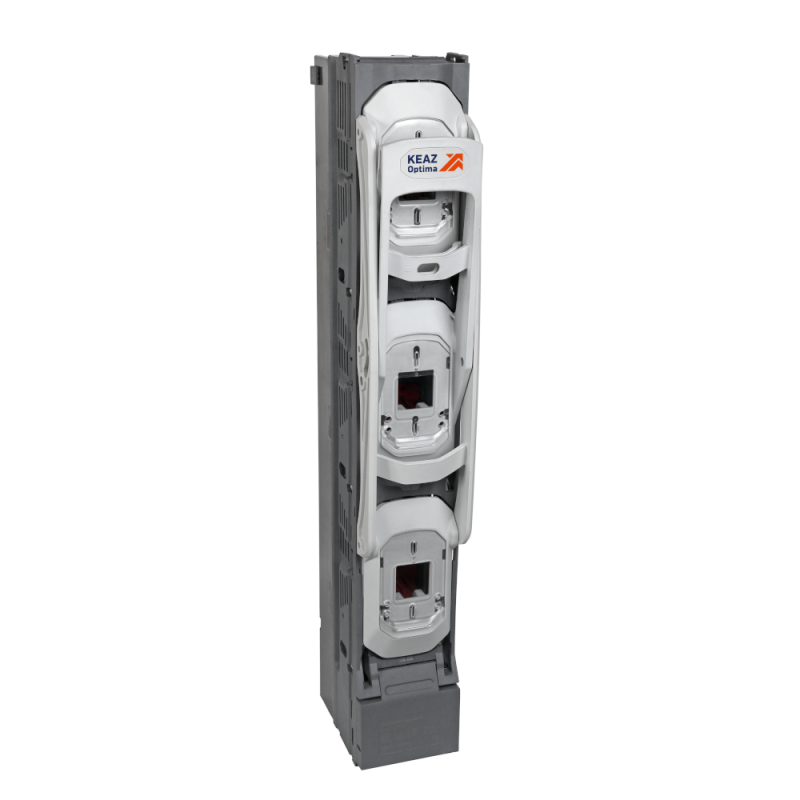

Предохранитель-выключатель-разъединитель планочный OptiVert-3-6-M | 337885 КЭАЗ

Предохранитель-выключатель-разъединитель планочный 3-полюсный OptiVert-3-6-M от КЭАЗ предназначен для безопасной коммутации и защиты трёхфазных электрических цепей до 690 В и током до 630 А. Этот аппарат совмещает функции выключателя, разъединителя и защиты от КЗ - идеально подходит для распределительных щитов на промышленных объектах.

Назначение и область применения

OptiVert-3-6-M используется для ручного включения и отключения нагрузки, изоляции участка цепи при обслуживании и защиты от коротких замыканий. Применяется в силовых распределительных устройствах: питающие щиты станков, конвейеров, насосных станций, систем вентиляции и других мощных потребителей переменного тока с частотой 50–60 Гц.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 630 А
• Количество полюсов: 3
• Тип защиты: ножевые предохранители класса NH3
• Габарит предохранителя: NH3
• Степень защиты IP20: защита от доступа пальцев, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Способ монтажа: настенный, на системе шин сверху
• Межшинное расстояние: 185 мм
• Количество нормально открытых контактов: 0
• Число групп: 1

Совместимость и монтаж

OptiVert-3-6-M устанавливается исключительно на вертикальную шинную систему - фиксируется сверху, с шагом между шинами 185 мм. Подходит для универсальных направляющих. Монтаж требует точного соблюдения расстояния между шинами - отклонение может повредить контактные элементы. Для работы необходимы плавкие вставки типа NH3; оптимальная совместимость обеспечивается с предохранителями OptiFuse NH. Установка на DIN-рейку невозможна.

Безопасность и стандарты

Аппарат соответствует требованиям к устройствам низкого напряжения. Комплексная защита достигается за счёт механической блокировки: при установленном предохранителе рычаг нельзя перевести в положение «выключено». Отключение происходит вручную - оператор видит разрыв цепи. IP20 позволяет использовать только внутри закрытых щитов, где исключён случайный доступ к токоведущим частям.

Преимущества

• Объединяет три функции в одном устройстве - снижает количество компонентов в щите
• Высокая коммутационная способность - надёжно отключает токи короткого замыкания при использовании OptiFuse NH
• Жесткая конструкция корпуса обеспечивает долгий срок службы даже при частых операциях
• Явное визуальное положение контактов - легко проверить состояние цепи без тестера

Ограничения применения

• Не допускается использование вне закрытых щитов - степень защиты IP20 не защищает от пыли и брызг
• Подходит только для постоянного монтажа на шины - не работает на DIN-рейках
• Требуется обязательная комплектация плавкими вставками NH3 - без них устройство не выполняет защитную функцию
• Не рассчитан на автоматическое управление - только ручное управление

Примеры использования

• Главный входной аппарат в распределительном щите станочного парка
• Защитно-коммутирующее устройство для группы двигателей на конвейере
• Автоматический разъединитель перед частотным преобразователем
• Центральная точка отключения питания для ремонтных работ на производственной линии

Практические советы

• Выбирая плавкие вставки, используйте только OptiFuse NH - они протестированы совместимостью с OptiVert-3-6-M
• Перед установкой проверьте соответствие габаритов шинной системы - расстояние должно быть точно 185 мм
• Не затягивайте крепления слишком сильно - это может деформировать пластиковую основу
• При замене предохранителя всегда отключайте питание и используйте средства защиты - хотя устройство имеет визуальный разрыв, риск поражения остаётся
• Избегайте установки рядом с источниками тепла - температурный режим корпуса ограничен материалом
