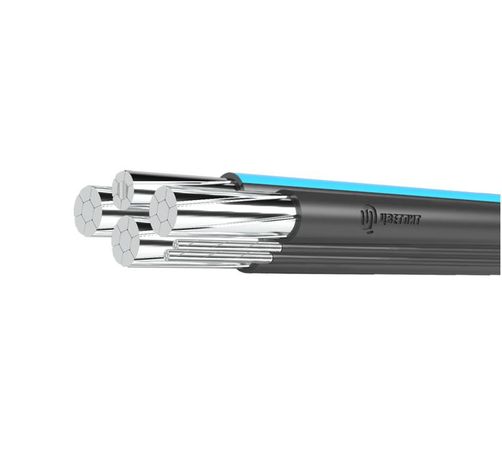

СИП-2 3х50+1х50+2х25 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 50 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 54,6 миллиметров квадратных.
Технические характеристики провода СИП-2 3х50+1х50+2х25
Климатическое исполнение провода самонесущего СИП-2 3*50+1*50+2*25: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х50+1х50+2х25: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х50+1х50+2х25 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*50+1*50+2*25: 0,924 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х50+1х50+2х25: 33 миллиметров.
Токовые нагрузки провода СИП-2 3х50+1х50+2х25
Допустимая токовая нагрузка при прокладке провода СИП-2 3*50+1*50+2*25 в воздухе: 240 Ампер.
Допустимый ток короткого замыкания: 6500 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х50+1х50+2х25: 0,568 Ом на километр.
Номинальное напряжение: 1000 Вольт.

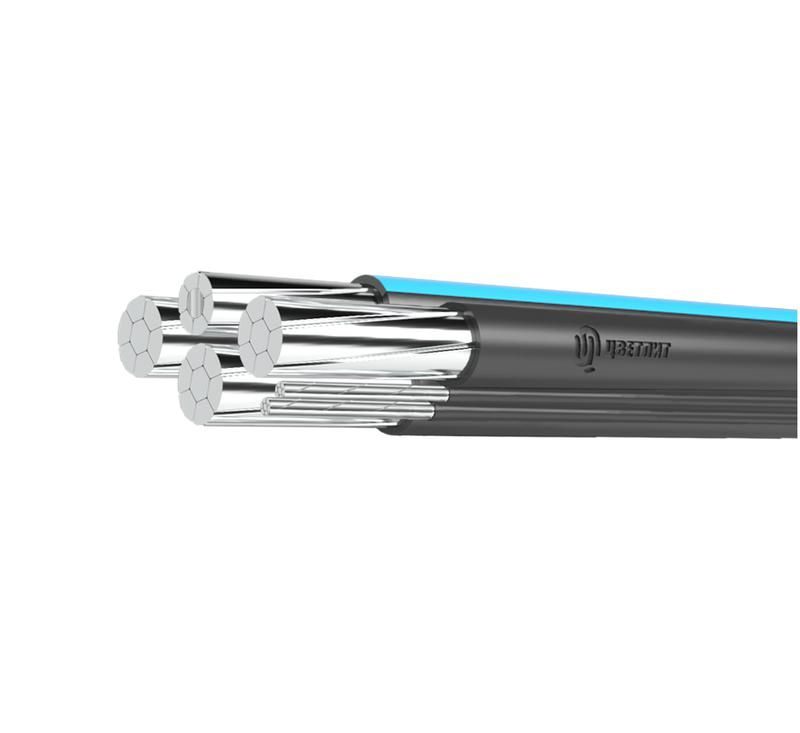

Конструкция провода СИП-2 3х50+1х50+2х25
1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.
Применение провода СИП-2 3*50+1*50+2*25
Самонесущий изолированный провод СИП-2 3х50+1х50+2х25 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.
- СИП-2
- 4
- 50
- Алюминий
- СПЭ
- 0.924
- 33
- 0.568
- 330
- 240
- 6.5
- 1
- от -60 до +50
- 40
- 355 332
- 50
- -60
- 70.4
- 157.92
- 31946-2012
- 20
- 3
- 50
- 50
- 2
- 25
- 7
- 7
- 8.35
- 0.72
- 8.35
- 0.641
- 6.1
- 14.2
- 195
- 195
- 130
- 4.6
- 4.6
- 2.3
- 1.2
- 40
- 33
- 50
- 924
- 330
- 54
- 660..1000
- 10
- 0.641
- 90
- 195
- 4.6
- 20
- 1200
- 250
- 14200
- 295
- 0.72
