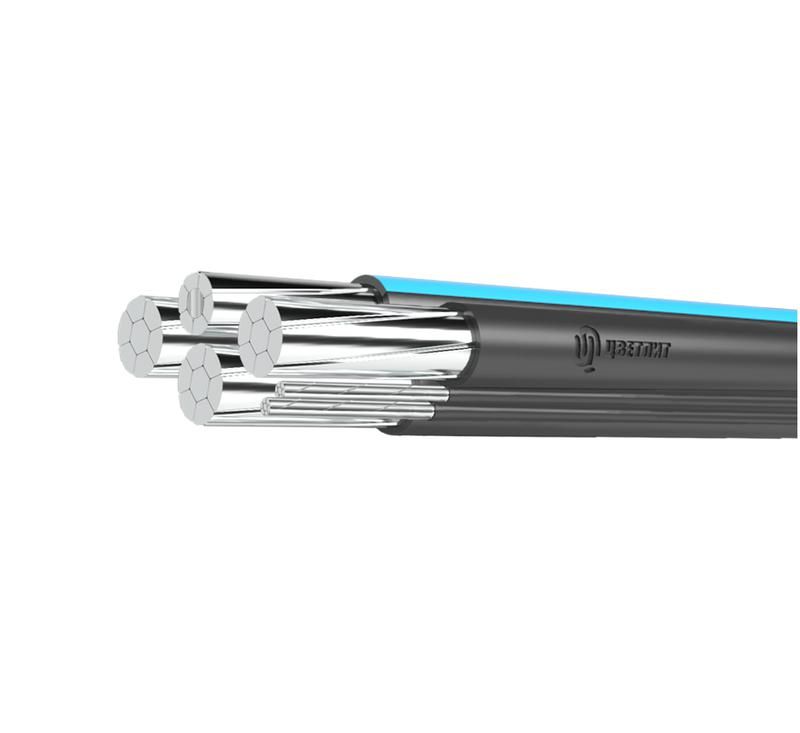

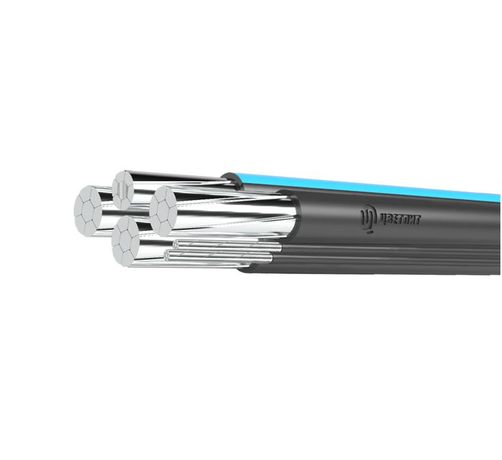

Провод СИП-2 3х50+1х70+2х16

СИП-2 3х50+1х70+2х16

Похожие товары

Товар Наличие Цена

СИП-2 3х50+1х54,6+1х16

30644

от 290.94 р.

7 вариантов

Провод СИП-2 3х50+1х54.6+1х16 0.6/1 ГОСТ

20706

290.94 р.

Провод СИП-2 3х50+1х54.6+1х16 (м) Цветлит 00-00129084

1284

313.08 р.

СИП-2 3х50+1х54,6+1х16

284

318.84 р.

Провод СИП-2 3х50+1х54.6+1х16 (м) Энергокомплект 40004816

4118

330.09 р.

Провод СИП-2 3х50+1х54.6+1х16 (м) Людиново Л0012425

4252

343.84 р.

Провод СИП-2 3х50+1х54.6+1х16 (м) Иркутсккабель V8013M513200000и

Под заказ

327.18 р.

Провод СИП-2 3х50+1х54.6+1х16 (м) Кирскабель V8C13M513200000-К

Под заказ

327.18 р.

АПвБбШп 4х50

8289

от 433.31 р.

5 вариантов

Кабель АПвБШп(г) 4х50 МС (N) 1кВ (м) Энергокомплект 40204708

1442

441.89 р.

Кабель АПвБШп(г) 4х50 МК (N) 0.66кВ (м) АЛЮР 1062600001

826

446.11 р.

АПвБШп(г) 4х50 мс-1

4014

462.16 р.

АПвБШп(г) 4х50 мк-1

2007

490.73 р.

Кабель АПвБШп(г) 4х50 МС (N) 1кВ (м) Эм-кабель 00000009865

Под заказ

433.31 р.

АВБШв 4х50

14791

от 423.04 р.

8 вариантов

Кабель АВБШв 4х50 МС (N) 1кВ (м) Магна УТ000026407

423.04 р.

Кабель АВБШв 4х50 ОК (N) 0.66кВ (м) Энергокабель ЭК000037505

2180

440.26 р.

Кабель силовой АВБШв 4х50мс(N)-0.66 ТРТС

152

446.81 р.

Кабель АВБШв 4х50 ОК (N) 0.66кВ (м) АЛЮР 00-00000191

6465

450.19 р.

кабель АВБШв 4Х50мс(N)-0,66

723

454.52 р.

Кабель АВБШвнг(А) 4х50 ОК (N) 0.66кВ (м) Кавказкабель 22010180192

1839

470.80 р.

АВБШв 4х50 ок-0,66

3235

476.52 р.

Кабель АВБШв 4х50.0 1кВ МС

146

543.41 р.

АВВГ 4х50

6876

от 345.89 р.

8 вариантов

Кабель АВВГ 4х50 ОК (N) 0.66кВ (м) Энергокабель ЭК000037502

967

345.89 р.

Кабель силовой АВВГнг(А)-LS 4х50,0 мс (N)-0,66 ТРТС

322

364.15 р.

Кабель силовой АВВГнг(А)-LS 4х50мс(N)-1 ТРТС

1034

377.56 р.

Кабель АВВГнг(А)-LS 4х50 ОК (N) 0.66кВ (м) АЛЮР 0517600001

4553

396.29 р.

Кабель АВВГнг(А)-LS 4х50 МС (N) 1кВ (м) Цветлит 00-00137757

Под заказ

377.67 р.

Кабель АВВГнг(А)-LS 4х50 ОК (N) 0.66кВ (м) Кавказкабель 22010290192

Под заказ

380.43 р.

Кабель АВВГнг(А)-LS 4х50,0 ок(N)-0,66

Под заказ

402.88 р.

кабель АВВГнг(А)-LS 4Х50мс(N)-0,66

Под заказ

420.39 р.

СИП-2 3х50+1х50

8790

277.73 р.

Описание
Характеристики

СИП-2 3х50+1х70+2х16 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 50 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 70 миллиметров квадратных.

Технические характеристики провода СИП-2 3х50+1х70+2х16

Климатическое исполнение провода самонесущего СИП-2 3*50+1*70+2*16: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х50+1х70+2х16: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х50+1х70+2х16 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*50+1*70+2*16: 0,94 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х50+1х70+2х16: 35 миллиметров.

Токовые нагрузки провода СИП-2 3х50+1х70+2х16

Допустимая токовая нагрузка при прокладке провода СИП-2 3*50+1*70+2*16 в воздухе: 240 Ампер.
Допустимый ток короткого замыкания: 6500 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х50+1х70+2х16: 0,568 Ом на километр.
Номинальное напряжение: 1000 Вольт.

Конструкция провода СИП-2 3х50+1х70+2х16

1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.

Применение провода СИП-2 350+170+2*16

Самонесущий изолированный провод СИП-2 3х50+1х70+2х16 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.

Марка СИП-2
Количество жил 4
Сечение жилы (мм/кв) 50
Материал жилы Алюминий
Материал изоляции СПЭ
Максимальный вес (кг/м) 0.94
Максимальный наружный диаметр (мм) 35
Электрическое сопротивление жилы (ом/км) 0.568
Допустимый радиус изгиба (мм) 350
Допустимая токовая нагрузка при прокладке на воздухе (А) 240
Допустимый ток односекундного короткого замыкания (кА) 6.5
Номинальное переменное напряжение (кВ) 1
Диапазон температур эксплуатации (°С) от -60 до +50
Срок службы 40
Код ОКП 355 332
Максимальная температура эксплуатации (°С) 50
Минимальная температура эксплуатации (°С) -60
Максимальная мощность при прокладке в воздухе, 220V (кВт) 70.4
Максимальная мощность при прокладке в воздухе, 380V (кВт) 157.92
ГОСТ 31946-2012
Минимальная температура монтажа 20
Количество основных жил 3
Сечение основных жил (мм2) 50
Сечение несущей жилы (мм2) 70
Количество дополнительных жил 2
Сечение дополнительных жил (мм2) 16
Число проволок в основной жиле 7
Число проволок в дополнительной жиле 7
Наружный диаметр несущей жилы (мм) 9.95
Электрическое сопротивление несущей жилы (ом/км) 0.493
Наружный диаметр основной жилы (мм) 8.35
Электрическое сопротивление основной жилы (ом/км) 0.641
Наружный диаметр дополнительной жилы (мм) 5.1
Прочность при растяжении несущей жилы (Н) 20.6
Допустимые токовые нагрузки основных жил (А) 195
Допустимые токовые нагрузки несущих жил (А) 240
Допустимые токовые нагрузки дополнительных жил (А) 100
Допустимый ток односекундного короткого замыкания основных жил (кА) 4.6
Допустимый ток односекундного короткого замыкания несущей жилы (кА) 6.5
Допустимый ток односекундного короткого замыкания доп. жил (кА) 1.5
Электрическое сопротивление доп. Жил (ом/км) 1.91
Срок службы, лет 40
Наружный диаметр, мм 35
Номинальная частота, Гц 50
Расчетная масса(вес), кг\км 940
Минимальный радиус изгиба, мм 350
Максимальная длина в бухте(смотке), м 53
Номинальное переменное напряжение, Вольт 660..1000
Минимальный радиус изгиба, наружных диаметров 10
Электрическое сопротивление жилы, Ом\км 0.641
Допустимая температура нагрева жил, С 90
Длительно допустимая токовая нагрузка, Ампер 195
Допустимый ток односекундного КЗ, кА 4.6
Испытательное импульсное напряжение, кВ 20
Электрическое сопротивление вспомогательных жил, Ом\км 1910
Максимальная температура нагрева жил, °С при коротком замыкании 250
Разрывное усилие, Н 20600
Прочность алюминиевого сплава на разрыв, МПа 295
Электрическое сопротивление нулевой несущей жилы, Ом\км 0.493
