Провод СИП-2 3х70+1х54,6+2х16

СИП-2 3х70+1х54,6+2х16

Похожие товары

Товар Наличие Цена

СИП-2 3х70+1х54,6+1х16

9088

от 287.14 р.

4 варианта

Провод СИП-2 3х70+1х54.6+1х16 (м) Балткабель 33060

1287

287.14 р.

Провод СИП-2 3х70+1х54.6+1х16 (м) Цветлит 00-00129105

2327

388.81 р.

Провод СИП-2 3х70+1х54.6+1х16 (м) Энергокомплект 40004817

2742

414.43 р.

Провод СИП-2 3х70+1х54.6+1х16 (м) Людиново Л0012539

2732

435.11 р.

АВБбШв 4х70

5238

от 539.11 р.

7 вариантов

Кабель АВБШв 4х70 МС (N) 1кВ (м) Магна УТ000026408

301

539.11 р.

Кабель АВБШв 4х70 ОС (N) 1кВ (м) Энергокабель ЭК000025988

3439

546.30 р.

АВБШв 4х70 мс-1

168

597.59 р.

Кабель АВБШв 4х70 МС (N) 1кВ (м) АЛЮР 00-00000199

1330

635.38 р.

Кабель АВБШв 4х70 ос (N) 1кВ (м) Цветлит 00-00138284

Под заказ

549.56 р.

Кабель АВБШв 4х70 мс (N) 1кВ (м) Эм-кабель 00000008991

Под заказ

564.94 р.

Кабель АВБШв 4х70 МС (N) 1кВ (м) Цветлит 00-00137154

Под заказ

581.37 р.

СИП-4 4х70

87109

от 342.16 р.

8 вариантов

Провод СИП-4 4х70-0.6/1

71792

342.16 р.

Провод СИП-4 4х70 (м) Цветлит 00-00129214

1373

376.34 р.

СИП-4 4х70

4984

381.73 р.

Провод СИП-4 4х70 (м) Энергокомплект

1051

395.37 р.

Провод СИП-4 4х70 (м) Людиново Л0012833

7836

405.94 р.

Провод СИП-4 4х70

345.84 р.

Провод СИП-4 4х70 06/1 Гост

360.54 р.

Провод СИП-4 4х70-0,6/1

Под заказ

402.24 р.

АПвБбШп 4х70

4216

от 276.59 р.

7 вариантов

Кабель АПвБШп(г) 4х70 мс -1

276.59 р.

Кабель АПвБШп 4х70 мс (N) 1кВ (м) Кавказкабель 030879533

386.35 р.

Кабель АПвБШп(г) 4х70 МС (N) 1кВ (м) Энергокомплект 40203253

2044

534.82 р.

Кабель АПвБШп(г) 4х70 МС (N) 1кВ (м) Кавказкабель 32011060302

658

561.64 р.

АПвБШп(г) 4х70 мс-1

963

601.39 р.

Кабель АПвБШп(г) 4х70 мс (N) 1кВ (м) АЛЮР 1057800001

456

634.44 р.

Кабель АПвБШп(г) 4х70 МС (N) 1кВ (м) Эм-кабель 00000015488

Под заказ

555.44 р.

АВВГнг-LS 4х70

4295

от 479.18 р.

8 вариантов

Кабель АВВГнг(А)-LS 4х70 МС (N) 1кВ (м) Кавказкабель 32010290302

507

479.18 р.

АВВГнг(А)-LS 4х70 мс-1

2815

532.49 р.

Кабель АВВГнг(А)-LS 4х70 мс (N) 1кВ (м) АЛЮР 0316600001

973

582.27 р.

Кабель АВВГнг(А)-LS 4х70 МС (N) 1кВ (м) Цветлит 00-00137758

Под заказ

487.50 р.

Кабель силовой АВВГнг(А)-LS 4х70ос(N)-1 ТРТС

Под заказ

489.85 р.

Кабель АВВГнг(А)-LS 4х70 МС 1кВ (м) Эм-кабель 00000008309

Под заказ

496.93 р.

Кабель силовой АВВГнг(А)-LS 4х70мс(N)-1 ТРТС

Под заказ

516.60 р.

Кабель силовой АВВГнг(А)-LS 4х70,0 мс (N)-1 ТРТС

Под заказ

543.26 р.

Описание
Характеристики

СИП-2 3х70+1х54.6+2х16 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 70 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 95 миллиметров квадратных.

Технические характеристики провода СИП-2 3х70+1х54,6+2х16

Климатическое исполнение провода самонесущего СИП-2 3*70+1*54.6+2*16: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х70+1х54,6+2х16: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х70+1х54.6+2х16 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*70+1*54,6+2*16: 1,128 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х70+1х54,6+2х16: 38 миллиметров.

Токовые нагрузки провода СИП-2 3х70+1х54.6+2х16

Допустимая токовая нагрузка при прокладке провода СИП-2 3*70+1*54,6+2*16 в воздухе: 240 Ампер.
Допустимый ток короткого замыкания: 6500 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х70+1х54,6+2х16: 0,568 Ом на километр.
Номинальное напряжение: 1000 Вольт.

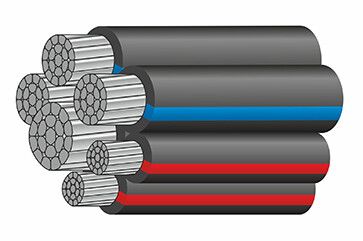

Конструкция провода СИП-2 3х70+1х54.6+2х16

1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.

Применение провода СИП-2 370+154,6+2*16

Самонесущий изолированный провод СИП-2 3х70+1х54.6+2х16 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.

Марка СИП-2
Количество жил 4
Сечение жилы (мм/кв) 70
Материал жилы Алюминий
Материал изоляции СПЭ
Максимальный вес (кг/м) 1.128
Максимальный наружный диаметр (мм) 38
Электрическое сопротивление жилы (ом/км) 0.568
Допустимый радиус изгиба (мм) 380
Допустимая токовая нагрузка при прокладке на воздухе (А) 240
Допустимый ток односекундного короткого замыкания (кА) 6.5
Номинальное переменное напряжение (кВ) 1
Диапазон температур эксплуатации (°С) от -60 до +50
Срок службы 40
Код ОКП 355 332
Максимальная температура эксплуатации (°С) 50
Минимальная температура эксплуатации (°С) -60
Максимальная мощность при прокладке в воздухе, 220V (кВт) 70.4
Максимальная мощность при прокладке в воздухе, 380V (кВт) 157.92
ГОСТ 31946-2012
Минимальная температура монтажа 20
Количество основных жил 3
Сечение основных жил (мм2) 70
Сечение несущей жилы (мм2) 54.6
Количество дополнительных жил 2
Сечение дополнительных жил (мм2) 16
Число проволок в основной жиле 7
Число проволок в дополнительной жиле 7
Наружный диаметр несущей жилы (мм) 9.6
Электрическое сопротивление несущей жилы (ом/км) 0.63
Наружный диаметр основной жилы (мм) 9.95
Электрическое сопротивление основной жилы (ом/км) 0.443
Наружный диаметр дополнительной жилы (мм) 5.1
Прочность при растяжении несущей жилы (Н) 16.6
Допустимые токовые нагрузки основных жил (А) 240
Допустимые токовые нагрузки дополнительных жил (А) 100
Допустимый ток односекундного короткого замыкания основных жил (кА) 6.5
Допустимый ток односекундного короткого замыкания доп. жил (кА) 1.5
Электрическое сопротивление доп. Жил (ом/км) 1.91
Вес 1.058
Срок службы, лет 40
Наружный диаметр, мм 38
Номинальная частота, Гц 50
Расчетная масса(вес), кг\км 1 128
Минимальный радиус изгиба, мм 380
Максимальная длина в бухте(смотке), м 44
Номинальное переменное напряжение, Вольт 660..1000
Минимальный радиус изгиба, наружных диаметров 10
Электрическое сопротивление жилы, Ом\км 0.443
Допустимая температура нагрева жил, С 90
Длительно допустимая токовая нагрузка, Ампер 240
Допустимый ток односекундного КЗ, кА 6.5
Испытательное импульсное напряжение, кВ 20
Электрическое сопротивление вспомогательных жил, Ом\км 1910
Максимальная температура нагрева жил, °С при коротком замыкании 250
Разрывное усилие, Н 16600
Прочность алюминиевого сплава на разрыв, МПа 295
Электрическое сопротивление нулевой несущей жилы, Ом\км 0.63
