Описание
Характеристики

СИП-2 3х70+1х54.6+2х25 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 70 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 95 миллиметров квадратных.

Технические характеристики провода СИП-2 3х70+1х54,6+2х25

Климатическое исполнение провода самонесущего СИП-2 3*70+1*54.6+2*25: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х70+1х54,6+2х25: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х70+1х54.6+2х25 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*70+1*54,6+2*25: 1,089 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х70+1х54,6+2х25: 38 миллиметров.

Токовые нагрузки провода СИП-2 3х70+1х54.6+2х25

Допустимая токовая нагрузка при прокладке провода СИП-2 3*70+1*54,6+2*25 в воздухе: 240 Ампер.
Допустимый ток короткого замыкания: 6500 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х70+1х54,6+2х25: 0,568 Ом на километр.
Номинальное напряжение: 1000 Вольт.

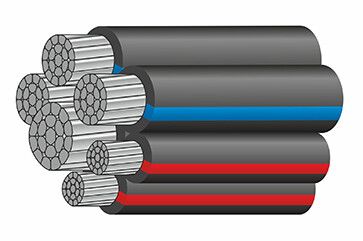

Конструкция провода СИП-2 3х70+1х54.6+2х25

1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.

Применение провода СИП-2 370+154,6+2*25

Самонесущий изолированный провод СИП-2 3х70+1х54.6+2х25 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.

Марка СИП-2
Количество жил 4
Сечение жилы (мм/кв) 70
Материал жилы Алюминий
Материал изоляции СПЭ
Максимальный вес (кг/м) 1.089
Максимальный наружный диаметр (мм) 38
Электрическое сопротивление жилы (ом/км) 0.568
Допустимый радиус изгиба (мм) 380
Допустимая токовая нагрузка при прокладке на воздухе (А) 240
Допустимый ток односекундного короткого замыкания (кА) 6.5
Номинальное переменное напряжение (кВ) 1
Диапазон температур эксплуатации (°С) от -60 до +50
Срок службы 40
Код ОКП 355 332
Максимальная температура эксплуатации (°С) 50
Минимальная температура эксплуатации (°С) -60
Максимальная мощность при прокладке в воздухе, 220V (кВт) 70.4
Максимальная мощность при прокладке в воздухе, 380V (кВт) 157.92
ГОСТ 31946-2012
Минимальная температура монтажа 20
Количество основных жил 3
Сечение основных жил (мм2) 70
Сечение несущей жилы (мм2) 54.6
Количество дополнительных жил 2
Сечение дополнительных жил (мм2) 25
Число проволок в основной жиле 7
Число проволок в дополнительной жиле 7
Наружный диаметр несущей жилы (мм) 9.6
Электрическое сопротивление несущей жилы (ом/км) 0.63
Наружный диаметр основной жилы (мм) 9.95
Электрическое сопротивление основной жилы (ом/км) 0.443
Наружный диаметр дополнительной жилы (мм) 6.1
Прочность при растяжении несущей жилы (Н) 16.6
Допустимые токовые нагрузки основных жил (А) 240
Допустимые токовые нагрузки дополнительных жил (А) 130
Допустимый ток односекундного короткого замыкания основных жил (кА) 6.5
Допустимый ток односекундного короткого замыкания доп. жил (кА) 2.3
Электрическое сопротивление доп. Жил (ом/км) 1.2
Вес 1.115
Срок службы, лет 40
Наружный диаметр, мм 38
Номинальная частота, Гц 50
Расчетная масса(вес), кг\км 1 089
Минимальный радиус изгиба, мм 380
Максимальная длина в бухте(смотке), м 45
Номинальное переменное напряжение, Вольт 660..1000
Минимальный радиус изгиба, наружных диаметров 10
Электрическое сопротивление жилы, Ом\км 0.443
Допустимая температура нагрева жил, С 90
Длительно допустимая токовая нагрузка, Ампер 240
Допустимый ток односекундного КЗ, кА 6.5
Испытательное импульсное напряжение, кВ 20
Электрическое сопротивление вспомогательных жил, Ом\км 1200
Максимальная температура нагрева жил, °С при коротком замыкании 250
Разрывное усилие, Н 16600
Прочность алюминиевого сплава на разрыв, МПа 295
Электрическое сопротивление нулевой несущей жилы, Ом\км 0.63
