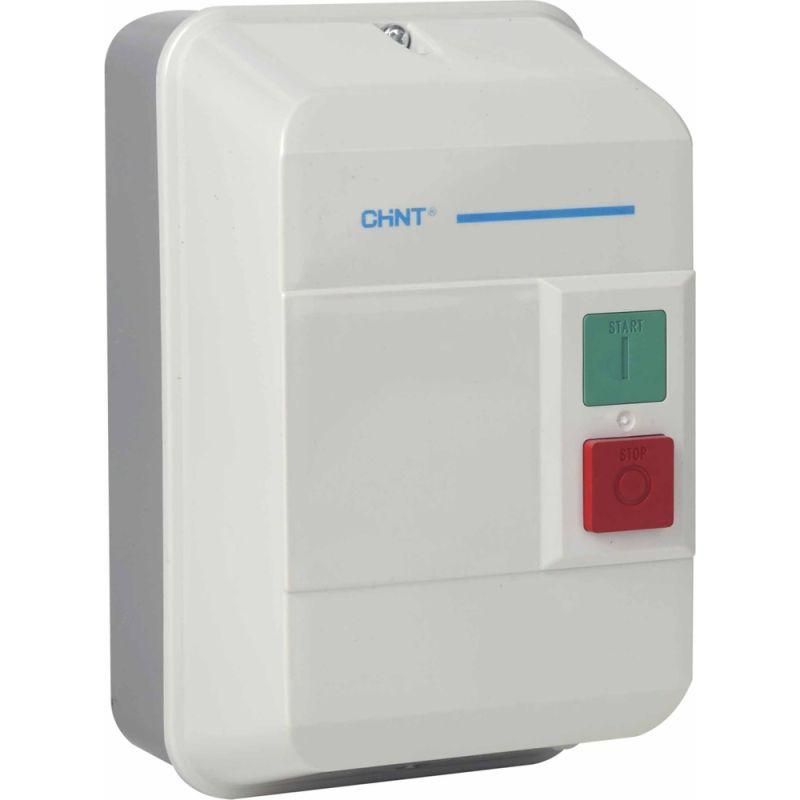

Пускатель электромагнитный в корпусе NQ3-11P 17-25A AC220В IP55 (R) | 496334 CHINT

Товарные предложения:

Пускатель электромагнитный в корпусе NQ3-11P 17-25А AC 220В IP55 (R) CHINT 496334

22.05.2025

20 шт.

4 318,33 ₽

шт.

от 8 дней

Условия поставки пускателя электромагнитного в корпуса NQ3-11P 17-25A ac220вших IP55 (R) | 496334 CHINT

Купить 20 шт. пускателей электромагнитных в корпусах nq3-11p 17-25a ac220в ip55 (r) | 496334 chint могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.

Цена пускателя электромагнитного в корпуса NQ3-11P 17-25A ac220вших IP55 (R) | 496334 CHINT зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Описание

Пускатель электромагнитный в корпусе NQ3-11P 17-25A AC220В IP55 (R) | 496334 CHINT - это надежное устройство, предназначенное для прямого пуска и защиты электродвигателей от перегрузок и выпадения фазы. Оно имеет ряд преимуществ, которые делают его идеальным выбором для различных промышленных приложений.

Одно из главных преимуществ этого пускателя - его номинальный рабочий ток Ie составляет 22 А. Это означает, что он способен эффективно управлять двигателями с такими характеристиками. Благодаря типу напряжения управления AC (переменное), пускатель может использоваться с различными источниками питания.

Еще одна важная характеристика - номинальная коммутируемая мощность при AC-3, 400 В, составляет 11 кВт. Это обеспечивает надежную работу пускателя при запуске двигателей с высокой мощностью.

Диапазон установки расцепителя перегрузки составляет 17-25 А. Это позволяет настроить пускатель под конкретные требования и обеспечить оптимальную защиту двигателя от перегрузок.

Пускатель имеет номинальное напряжение питания цепи управления Us AC 50 Гц, равное 220 В. Это обеспечивает стабильное питание и надежную работу устройства.

Количество вспомогательных нормально разомкнутых (НО) контактов составляет 1. Это позволяет использовать пускатель в различных системах управления и расширять его функциональность.

Пускатель электромагнитный в корпусе NQ3-11P 17-25A AC220В IP55 (R) | 496334 CHINT - надежное и высококачественное устройство, которое обеспечивает эффективный пуск и защиту электродвигателей. Благодаря своим преимуществам и характеристикам, он является отличным выбором для промышленных приложений.

Характеристики c описанием

Степень защиты IP:

IP55

Степень защиты IP (Ingress Protection) указывает на уровень защиты оболочки контактора от проникновения твердых частиц и воды. Этот параметр важен для выбора устройства в зависимости от условий эксплуатации, таких как наличие пыли, влаги или механических воздействий. Степень защиты выражается двумя цифрами: первая обозначает уровень защиты от твердых частиц, вторая — от воды. IP00: Контактор не имеет защиты от проникновения твердых частиц и воды. Рекомендуется использовать только в сухих и чистых помещениях, где отсутствуют пыль и влага. Такой уровень защиты подходит для внутренних установок в контролируемых условиях. IP20: Защита от проникновения твердых объектов размером более 12 мм, но отсутствует защита от воды. Подходит для использования в помещениях с минимальным уровнем пыли и отсутствием влаги. Рекомендуется для установки в электрических шкафах или других закрытых пространствах. IP2X: Аналогично IP20, но без специфической защиты от воды. Подходит для применения в сухих условиях, где возможен контакт с крупными твердыми частицами. IP40: Защита от проникновения твердых объектов размером более 1 мм, но нет защиты от воды. Этот уровень защиты подходит для использования в промышленных помещениях, где присутствует мелкая пыль, но отсутствует влажность. IP44: Защита от проникновения твердых объектов размером более 1 мм и защита от брызг воды с любого направления. Подходит для использования в условиях, где возможны небольшие количества пыли и случайные попадания воды. Рекомендуется для наружных установок под навесом или в сырых помещениях. IP54: Защита от ограниченного проникновения пыли и защита от водяных брызг с любого направления. Подходит для использования в пыльных и влажных условиях. Рекомендуется для промышленных и наружных установок. IP55: Полная защита от пыли и защита от струй воды с любого направления. Подходит для использования в тяжелых промышленных условиях и наружных установках, где возможны сильные пылевые и водные воздействия. IP65: Полная защита от пыли и защита от водяных струй под давлением. Подходит для использования в условиях, где устройство подвергается воздействию пыли и сильных водяных струй. Рекомендуется для наружных установок и тяжелых промышленных условий. IP67: Полная защита от пыли и защита от кратковременного погружения в воду. Подходит для использования в самых тяжелых условиях, включая подводные установки. Рекомендуется для критически важных приложений, где требуется максимальная защита от внешних факторов.

Род тока включения:

Переменный ток (AC)

Род тока включения определяет тип электрического тока, который используется для управления контактором. Это свойство важно для правильного выбора и применения контактора в электрических цепях, так как различные виды тока могут требовать разные технические характеристики и конструкции устройства. Переменный ток (AC) - это тип электрического тока, который периодически меняет направление. Контакторы, предназначенные для работы с переменным током, обычно имеют конструкцию, оптимизированную для частых переключений и могут использоваться в бытовых и промышленных сетях. При выборе контактора для AC важно учитывать рабочее напряжение и частоту сети. Постоянный ток (DC) - это тип электрического тока, который течет в одном направлении. Контакторы для постоянного тока имеют специфическую конструкцию, которая позволяет эффективно гасить дугу, возникающую при размыкании цепи. Такие контакторы часто применяются в системах с аккумуляторами, солнечных панелях и других источниках постоянного тока. При выборе контактора для DC важно учитывать номинальное напряжение и ток нагрузки. Переменный ток (AC)/Постоянный ток (DC) - универсальные контакторы, которые могут работать как с переменным, так и с постоянным током. Эти устройства обеспечивают гибкость в применении и могут использоваться в различных электрических системах. При выборе универсального контактора необходимо убедиться, что его характеристики соответствуют требованиям как для AC, так и для DC цепей.

Номинальный рабочий ток Ie:

22 А

Номинальный рабочий ток Ie — это максимальный ток, который контактор может безопасно коммутировать при заданных условиях эксплуатации. Этот параметр является критически важным для обеспечения надежной и долговечной работы контактора. Правильный выбор номинального рабочего тока позволяет избежать перегрева и преждевременного износа контактов, а также обеспечивает стабильную работу электрической цепи. Номинальный рабочий ток 10 А подходит для средних нагрузок и широко используется в промышленных и коммерческих приложениях. Рекомендуется для цепей, где требуется надежное и стабильное включение и выключение при умеренных токах. Номинальный рабочий ток 15.5 А обеспечивает работу в цепях с несколько более высокими нагрузками. Хорошо подходит для оборудования с повышенным потреблением тока, где требуется надежная коммутация. Номинальный рабочий ток 25 А применяется в цепях с высокими токовыми нагрузками. Подходит для мощных промышленных установок и оборудования, где требуется высокая надежность и долговечность контактора. Номинальный рабочий ток 3.6 А используется в цепях с низким потреблением, таких как маломощные двигатели и осветительные системы. Рекомендуется для применения в бытовых и малых промышленных установках. Номинальный рабочий ток 22 А подходит для работы в цепях с высокими нагрузками, но чуть ниже, чем у 25 А. Этот номинал часто используется в промышленных установках средней мощности. Номинальный рабочий ток 1.9 А предназначен для маломощных приложений, таких как управление небольшими двигателями или электронными устройствами. Рекомендуется для использования в бытовых и малых коммерческих установках. Номинальный рабочий ток 0.6 А используется в цепях с очень низким потреблением, таких как электронные схемы и маломощные устройства. Подходит для применения в точных и чувствительных электронных системах. Номинальный рабочий ток 0.3 А предназначен для очень малых нагрузок, таких как управление микропроцессорами или другими низковольтными устройствами. Рекомендуется для применения в специализированных электронных и бытовых установках. Номинальный рабочий ток 0.2 А используется в цепях с минимальными токовыми нагрузками. Подходит для применения в специализированных электронных устройствах и схемах. Номинальный рабочий ток 6.5 А подходит для средних нагрузок, обеспечивая надежную коммутацию при умеренных токах. Часто используется в коммерческих и малых промышленных установках.

Тип напряжения управления:

AC (перемен.)

Тип напряжения управления определяет вид электрического тока, используемого для управления контактором. Это свойство важно для правильного выбора и настройки устройства в зависимости от условий эксплуатации и требований системы. Переменный (AC) - контакторы с этим типом управления используют переменный ток для включения и выключения. Они часто применяются в промышленных и коммерческих системах, где доступен переменный ток. Такие контакторы могут быть более устойчивыми к колебаниям напряжения и часто имеют меньшие размеры и стоимость по сравнению с DC-контакторами. При выборе необходимо учитывать частоту сети (обычно 50 или 60 Гц). Постоянный (DC) - контакторы с управлением постоянным током предназначены для систем, где используется постоянное напряжение, например, в батарейных системах или солнечных установках. Они обеспечивают более стабильную работу и могут быть менее подвержены износу контактов. Рекомендуется использовать DC-контакторы в системах с постоянным током для повышения надежности и долговечности устройства. Переменный/Постоянный (AC/DC) - эти контакторы могут работать как с переменным, так и с постоянным током. Они универсальны и подходят для систем, где возможно использование обоих типов напряжения. Это делает их гибкими в применении, однако важно убедиться, что параметры устройства соответствуют требованиям как для AC, так и для DC работы. Переменный ток (AC) - этот тип управления аналогичен значению "Переменный (AC)" и используется для контакторов, работающих на переменном токе. Такие устройства широко применяются в сетях с переменным напряжением и часто имеют стандартные параметры для частоты и напряжения. AC - это сокращение от "Переменный ток" и соответствует значениям "Переменный (AC)" и "Переменный ток (AC)". Используется для обозначения контакторов, работающих на переменном токе.

Номин. коммутируем. мощность при AC-3, 400 В:

11 кВт

Номинальная коммутируемая мощность при AC-3, 400 В (кВт) определяет максимальную мощность, которую контактор может безопасно и эффективно коммутировать при напряжении 400 В в режиме AC-3. Этот режим обычно используется для управления асинхронными двигателями с короткозамкнутым ротором при их пуске и остановке. Влияние на работу устройства заключается в обеспечении надежного включения и отключения электрических цепей без перегрева и повреждения контактов. При выборе контактора следует учитывать номинальную мощность подключаемого оборудования, чтобы избежать перегрузки и обеспечить долговечность устройства. В случае замены, новый контактор должен иметь номинальную коммутируемую мощность не ниже, чем у заменяемого устройства, при тех же условиях эксплуатации.

Тип присоединения главной электрической цепи:

Винтовое соединение

Тип присоединения главной электрической цепи определяет метод подключения проводников к контактам контактора, что влияет на надежность соединения, удобство монтажа и эксплуатационные характеристики устройства. Винтовое соединение предполагает использование винтов для закрепления проводников. Это обеспечивает надежное и долговечное соединение, которое можно легко проверить и подтянуть при необходимости. Рекомендуется для применения в условиях, где важна высокая механическая прочность и устойчивость к вибрациям. Однако требует регулярного обслуживания для предотвращения ослабления контактов. Присоединение пружинным зажимом использует пружинный механизм для удержания проводников. Это позволяет быстро и легко подключать и отключать провода без использования инструментов. Идеально подходит для условий, где требуется частая замена или переподключение проводов, а также в ограниченных пространствах. Обеспечивает надежное соединение, но может быть менее устойчивым к вибрациям по сравнению с винтовым соединением. Кабельная клемма предполагает использование специальных наконечников и клемм для подключения проводников. Это обеспечивает высокую надежность и безопасность соединения, особенно при работе с высокими токами. Рекомендуется для применения в промышленных условиях и в электрических системах с высокими требованиями к безопасности и надежности. Требует использования дополнительных инструментов и навыков для правильной установки. Присоединение печатной платы используется для интеграции контактора непосредственно в схему на печатной плате. Это обеспечивает компактность и упрощает монтаж в устройствах с ограниченным пространством. Идеально подходит для применения в электронных устройствах и автоматизированных системах. Обеспечивает надежное соединение, но требует точного проектирования и изготовления печатной платы.

Номин. напряжение питания цепи управления Us AC 50 Гц:

220 В

Номинальное напряжение питания цепи управления Us AC 50 Гц указывает на величину переменного напряжения с частотой 50 Гц, необходимого для корректной работы цепи управления контактора. Это напряжение должно соответствовать указанному значению в вольтах (В), иначе контактор может работать некорректно или выйти из строя. При выборе контактора следует убедиться, что номинальное напряжение питания цепи управления соответствует параметрам вашей сети. В случае замены, новый контактор должен иметь аналогичное номинальное напряжение для гарантии совместимости и надежности работы системы.

Диапазон настройки устройства защиты от перегрузки:

17...25 А

Диапазон настройки устройства защиты от перегрузки определяет интервал токов, при которых срабатывает защита, предотвращая повреждение оборудования. Этот параметр важен для обеспечения корректной работы системы и предотвращения перегрузок, которые могут привести к аварийным ситуациям. При выборе устройства необходимо учитывать номинальный ток нагрузки и возможные пиковые значения, чтобы обеспечить надежную защиту. Диапазон от 7 до 10 А подходит для защиты цепей с низким потреблением тока, таких как небольшие электродвигатели или осветительные установки. Рекомендуется для использования в системах, где пиковые нагрузки не превышают 10 А. Диапазон от 17 до 25 А предназначен для защиты средних нагрузок, таких как двигатели средней мощности или системы отопления. Подходит для применения в промышленных и коммерческих установках, где возможны кратковременные пиковые нагрузки до 25 А. Диапазон от 30 до 40 А используется для защиты мощных электрических устройств, таких как крупные двигатели или промышленные агрегаты. Этот диапазон обеспечивает надежную защиту в условиях высоких нагрузок и частых пусков. Диапазон от 9 до 13 А подходит для защиты небольших промышленных устройств и электродвигателей. Рекомендуется для систем, где рабочий ток не превышает 13 А, с учетом возможных пиковых нагрузок. Диапазон от 12 до 18 А предназначен для защиты оборудования средней мощности, включая насосы и вентиляторы. Обеспечивает надежную работу систем с рабочими токами до 18 А. Диапазон от 80 до 93 А используется для защиты высокомощных промышленных установок и крупных электродвигателей. Подходит для систем с высокими токовыми нагрузками и обеспечивает защиту от перегрузок в тяжелых условиях эксплуатации. Диапазон от 23 до 32 А предназначен для защиты оборудования средней и высокой мощности. Рекомендуется для промышленных систем, где рабочий ток может достигать 32 А. Диапазон от 48 до 65 А используется для защиты мощных промышленных устройств, таких как крупные компрессоры и насосы. Обеспечивает надежную защиту в условиях высоких токовых нагрузок. Диапазон от 55 до 70 А предназначен для защиты мощных промышленных систем, включая крупные электродвигатели и генераторы. Подходит для условий с высокими нагрузками и частыми пусковыми токами. Диапазон от 2.5 до 4 А подходит для защиты маломощных цепей и устройств, таких как малые электродвигатели и электронные системы. Рекомендуется для использования в системах с низкими рабочими токами.

Количество нормально разомкнутых (НО) силовых контактов:

Количество нормально разомкнутых (НО) силовых контактов указывает на число контактов, которые находятся в разомкнутом состоянии при отсутствии управляющего сигнала. Это свойство важно для определения возможностей коммутации и управления нагрузкой в электрических цепях с использованием контакторов. Чем больше количество НО контактов, тем большее количество независимых цепей может быть замкнуто одновременно при срабатывании контактного устройства. Выбор контактного устройства с соответствующим количеством НО контактов зависит от требований конкретной системы и условий эксплуатации. Контактор с одним нормально разомкнутым (НО) силовым контактом подходит для простых схем управления, где требуется замыкание одной цепи. Рекомендуется для использования в небольших устройствах с минимальными требованиями к коммутации. Контактор с двумя нормально разомкнутыми (НО) силовыми контактами позволяет управлять двумя независимыми цепями. Подходит для систем со средней сложностью, где необходимо разомкнуть или замкнуть две цепи одновременно. Контактор с тремя нормально разомкнутыми (НО) силовыми контактами обеспечивает возможность управления тремя независимыми цепями. Это распространенный вариант для многих промышленных приложений, требующих надежного управления несколькими цепями. Контактор с четырьмя нормально разомкнутыми (НО) силовыми контактами предназначен для более сложных систем, где требуется управление четырьмя цепями. Рекомендуется для использования в промышленных установках с высокими требованиями к гибкости и надежности коммутации. Контактор с шестью нормально разомкнутыми (НО) силовыми контактами подходит для сложных и многофункциональных систем, где необходимо управление шестью независимыми цепями. Идеален для крупных промышленных объектов и автоматизированных систем управления.

Количество вспомогат. нормально разомкнутых (НО) контактов:

Данное свойство указывает на количество нормально разомкнутых (НО) контактов в контакторе. Нормально разомкнутый контакт - это контакт, который находится в разомкнутом состоянии, когда устройство не подано питание. Такие контакты используются для управления цепями и сигналами, которые должны замыкаться только при активации контактора. Количество НО контактов влияет на возможность подключения и управления различными нагрузками и цепями. Контактор с одним НО контактом подходит для простых схем управления, где требуется минимальное количество управляющих цепей. Он может использоваться в устройствах с ограниченными потребностями в коммутации. Контактор с двумя НО контактами предоставляет больше возможностей для управления несколькими цепями. Это позволяет использовать его в более сложных схемах, где требуется большее количество управляющих сигналов. Контактор с четырьмя НО контактами обеспечивает еще большую гибкость в управлении и может использоваться в сложных системах автоматизации, где требуется управление несколькими независимыми цепями одновременно. Контактор с тремя НО контактами является промежуточным вариантом, предоставляя баланс между простотой и возможностями управления. Подходит для средних по сложности систем автоматизации. Это значение указывает на наличие одного вспомогательного НО контакта с высокой точностью. Такие контакты часто используются в специализированных приложениях, требующих высокой точности и надежности. Контактор с шестью НО контактами предоставляет широкие возможности для управления и может использоваться в сложных промышленных системах, где требуется одновременное управление множеством цепей. Контактор с восемью НО контактами предназначен для самых сложных и насыщенных систем управления, где требуется максимальное количество управляющих цепей. Идеален для крупных промышленных установок и автоматизированных систем. Контактор с семью НО контактами является почти максимальным вариантом, предоставляя обширные возможности для управления и коммутации в сложных системах. Контактор с пятью НО контактами предоставляет достаточные возможности для управления в большинстве промышленных и автоматизированных систем средней сложности. Это значение указывает на наличие одного вспомогательного НО контакта с высокой точностью. Такие контакты часто используются в специализированных приложениях, требующих высокой точности и надежности.
