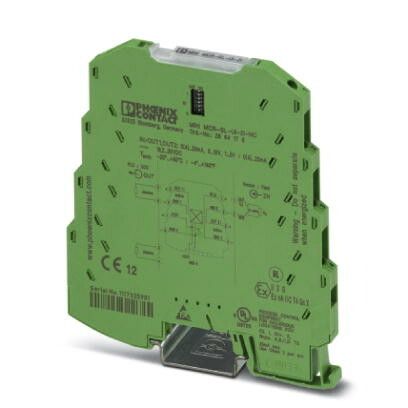

Разделители сигналов MINI MCR-SL-UI-2I-NC | 2864176 Phoenix Contact

Разделитель сигналов MINI MCR-SL-UI-2I-NC от Phoenix Contact предназначен для гальванической изоляции двух аналоговых токовых входных сигналов в промышленной автоматизации. Этот модуль обеспечивает надёжную передачу сигналов между устройствами с различными потенциалами земли, снижая помехи и защищая оборудование.

Назначение и область применения

MINI MCR-SL-UI-2I-NC используется для изоляции и передачи двух токовых сигналов 4–20 мА от датчиков или преобразователей к контроллерам, PLC или другим приемникам. Подходит для систем, где важна устойчивость к электромагнитным помехам и необходима разная массовая точка на входе и выходе. Применяется в цепях управления технологическими процессами, на насосных станциях, в системах сбора данных и на участках с высокой степенью электромагнитного шума.

Технические характеристики

• Количество каналов: 2
• Тип сигнала на входе: токовый, 4–20 мА
• Выходной сигнал: токовый, 4–20 мА
• Гальваническая изоляция: между входом, выходом и питанием
• Питание: 20–30 В постоянного тока
• Максимальный потребляемый ток: до 50 мА (при 24 В)
• Точность: +-0,1 % от диапазона
• Рабочая температура: –25…+60 C
• Степень защиты: IP20
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

MINI MCR-SL-UI-2I-NC совместим со всеми стандартными устройствами, выдающими токовые сигналы 4–20 мА. Монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения проводов - винтовые, рассчитаны на сечение жил 0,2–2,5 мм2. Для подключения используйте экранированные кабели, особенно при длинных трассах. Экран рекомендуется заземлять только с одной стороны - со стороны источника сигнала, чтобы избежать контуров заземления.

Безопасность и стандарты

MINI MCR-SL-UI-2I-NC соответствует требованиям EN 61010-1 (безопасность электрооборудования для измерений, контроля и лабораторного использования) и EN 61326-1 (электромагнитная совместимость для промышленной среды). Устройство имеет сертификацию CE и UL.

Преимущества

• Два канала в одном компактном корпусе - экономия места на рейке
• Высокая точность передачи сигнала даже при изменении нагрузки
• Гальваническая изоляция предотвращает замыкания и повреждения оборудования
• Устойчивость к перегрузкам и импульсным помехам
• Не требует внешнего питания - работает от шины 24 В

Ограничения применения

• Не предназначена для работы с напряжением выше 30 В - превышение может вызвать отказ
• Не поддерживает сигналы напряжения (например, 0–10 В) - только токовые 4–20 мА
• Изоляция не рассчитана на высоковольтные импульсы (например, от молнии); для таких условий требуется дополнительная защита
• Не следует использовать в условиях повышенной влажности или запылённости - степень защиты IP20 не обеспечивает герметичность

Примеры использования

• Подключение двух датчиков давления к одному PLC в химическом реакторе
• Передача сигналов от термопреобразователей сопротивления через преобразователи в системе отопления
• Изоляция сигналов от частотных преобразователей на конвейере, где есть значительные помехи
• Объединение сигналов от удалённых датчиков уровня жидкости в резервуаре

Практические советы

• При установке проверьте полярность подключения - неверное подсоединение может привести к некорректной работе
• Для долговечной работы не допускайте перегрева - обеспечьте достаточное расстояние между соседними модулями
• Если используются длинные кабельные линии (>100 м), применяйте экран и соблюдайте правила заземления экрана
• MINI MCR-SL-UI-2I-NC можно комбинировать с другими модулями серии MINI MCR - они имеют одинаковый форм-фактор и клеммы
• Запомните артикул 2864176 - он уникален для этой модели; другие устройства Phoenix Contact с похожим названием могут отличаться функциями
