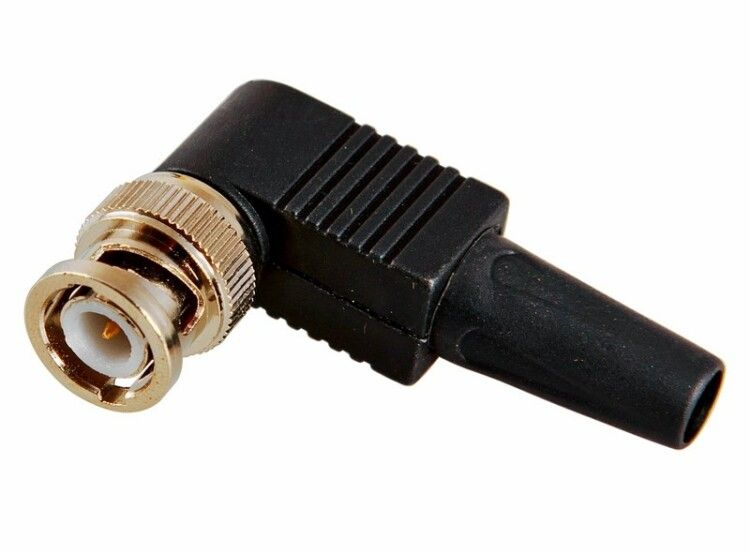

Разъем штекер BNC под винт с колп. угловой (02-002) (уп.50шт) REXANT 05-3072 MEET

Разъем штекер BNC под винт с колпачком угловой (упаковка 50 штук) от REXANT - это компактный и надежный разъём для подключения коаксиальных кабелей RG 6 к видеокамерам, регистраторам и другим оборудованию с импедансом 75 Ом. Угловая форма и винтовой монтаж делают его удобным для установки в тесных местах, а колпачок снижает риск повреждения кабеля.

Назначение и область применения

Разъем штекер BNC под винт с колпачком угловой (упаковка 50 штук) используется для подключения коаксиальных кабелей с волновым сопротивлением 50–75 Ом. Подходит для систем видеонаблюдения, телекоммуникационного оборудования, тестовых приборов и других устройств, где требуется качественный сигнал на частотах до нескольких ГГц. Особенно эффективен там, где пространство ограничено - например, внутри корпусов камер, в распределительных щитах или вдоль стен.

Технические характеристики

• Тип разъема: штекер (папа)
• Тип соединения: BNC (байонетная фиксация)
• Импеданс: 75 Ом
• Способ подключения: винтовое крепление центральной жилы + обжим оплётки
• Угловое исполнение: да (90°)
• Поддерживаемый кабель: RG 6 (диаметр до 7 мм)
• Материал корпуса: никелированный цинк
• Центральный контакт: латунь с золотым напылением
• Диэлектрик: фторопласт
• Колпачок: пластик (защита от перегиба)
• Количество в упаковке: 50 штук

Совместимость и монтаж

Разъем штекер BNC под винт с колпачком угловой совместим с коаксиальными кабелями типа RG 6, имеющими внешний диаметр до 7 мм. Для монтажа:

1. Снимите внешнюю изоляцию кабеля, оставив около 8–10 мм открытой оплётки.
2. Аккуратно отогните оплётку назад, чтобы она не мешала центральному проводнику.
3. Вставьте центральную жилу в винтовой контакт и затяните винт до плотного прилегания - не переусердствуйте, чтобы не повредить жилу.
4. Обожмите оплётку в металлическую часть корпуса разъёма - она должна полностью охватывать экранирующую сетку.
5. Зафиксируйте колпачок, чтобы он не давил на кабель в месте изгиба.

Не требует пайки - экономит время при массовом монтаже. Подходит для работы с гибкими и жесткими кабелями RG 6.

Безопасность и стандарты

Разъем соответствует требованиям к BNC-соединениям для передачи видео- и RF-сигналов. Никелированное покрытие корпуса и золотое напыление контакта обеспечивают устойчивость к окислению и коррозии. Применим в помещениях с нормальной влажностью и температурой от –10C до +40C. Не предназначены для постоянного воздействия воды, пыли или прямых солнечных лучей - не используются вне помещений без дополнительной защиты.

Преимущества

• Угловая форма позволяет легко подключать кабель в труднодоступных местах, где прямые разъёмы не подходят.
• Винтовое крепление исключает необходимость пайки - снижает риск ошибок и ускоряет сборку.
• Пластиковый колпачок предотвращает перегиб кабеля, продлевая срок службы соединения.
• Латунный центральный контакт с золотым напылением обеспечивает стабильный контакт и минимальное сопротивление.
• Никелированный корпус устойчив к механическим повреждениям и химическим воздействиям.

Ограничения применения

• Не подходит для кабелей с диаметром более 7 мм - возможна плохая фиксация или повреждение разъёма.
• Не рассчитан на использование во влажных, сырых или наружных условиях без герметизации.
• Не рекомендован для кабелей с импедансом 50 Ом при работе на высоких частотах (>1 GHz) - возможны потери сигнала.
• Пластиковый колпачок не является защитой от ударов или давления - не используйте как элемент крепления.

Примеры использования

• Подключение камеры видеонаблюдения к DVR/NVR через кабель RG 6.
• Соединение антенны с приемником в системах спутникового TV.
• Прокладка кабелей между модулями в контроллерах и тестовых стендах.
• Монтаж в панелях управления, где кабель выходит под углом к плате.

Практические советы

• Перед монтажом проверьте, что кабель RG 6 имеет правильный диаметр - слишком толстый кабель не войдет в корпус.
• Не оставляйте лишнюю оплётку - она может замыкать центральный контакт.
• При использовании в больших объемах (например, 50 штук в упаковке) сохраняйте запас - один бракованный разъём может нарушить всю систему.
• Если разъём установлен в стенном канале или коробе, убедитесь, что угол выхода кабеля не создаёт нагрузки на место соединения.
• Для длительной эксплуатации можно дополнительно обработать контакт антиоксидантной смазкой - особенно в условиях повышенной влажности.
