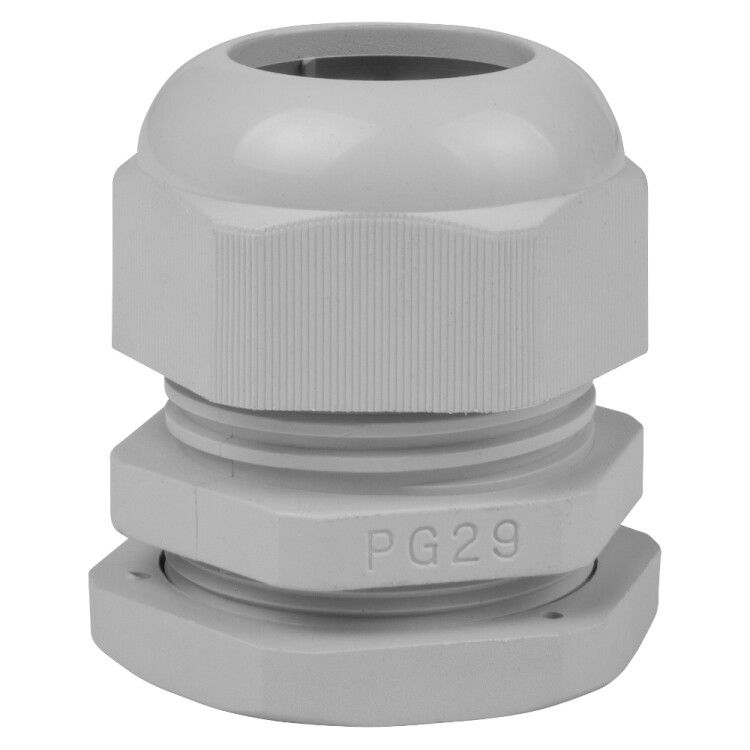

Сальник PG29-(Dпроводника 18-24мм)-IP54 | 143110 КЭАЗ

Сальник PG29 (диаметр проводника 18–24 мм) IP54 от КЭАЗ - это надёжный элемент для герметичного ввода кабелей в электрооборудование. Артикул 143110 обеспечивает защиту от пыли и брызг воды, сохраняя целостность соединений в условиях промышленной среды.

Назначение и область применения

Сальник PG29 предназначен для фиксации и герметизации кабелей при проходе через стенки распределительных щитов, монтажных коробок, шкафов управления и других электроустановок. Он защищает кабель от перегибов, истирания и внешних воздействий, а также препятствует проникновению пыли и влаги внутрь оборудования. Подходит для установки на оборудование, работающее в цехах, на объектах ЖКХ, транспорте и в автоматизированных системах.

Технические характеристики

• Тип: Прямолинейный сальник с резьбой PG29
• Диапазон диаметров кабеля: 18–24 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но достаточна для большинства производственных условий) и от брызг воды с любого направления
• Материал: Полиамид - прочный, устойчив к химическим веществам и износу
• Температурный диапазон: от –40 C до +80 C - работает в холодных и жарких помещениях
• Длина резьбы: 55,5 мм - позволяет плотно закрепить в толстых стенках корпусов
• Размер ключа: 42 мм - удобен для затяжки стандартным инструментом
• Уплотнение: Многослойное кольцо - обеспечивает надёжное прилегание к кабелю различного диаметра в заданном диапазоне
• Контргайка: Есть - исключает самопроизвольное ослабление при вибрациях
• Разгрузка натяжения: Есть - снижает нагрузку на кабель внутри устройства
• Без галогенов - безопасен при горении, соответствует экологическим требованиям
• Цвет: Светло-серый
• Покрытие: Необработанная поверхность - не требует дополнительной антикоррозийной обработки
• Норматив: ГОСТ Р 50827 (МЭК 670)

Совместимость и монтаж

Сальник PG29 (диаметр проводника 18–24 мм) IP54 совместим с любыми корпусами, имеющими резьбу PG29. Устанавливается в отверстие диаметром 29 мм. Для монтажа:

• Закрепите сальник в отверстии корпуса с помощью ключа на 42 мм.
• Затяните контргайку после введения кабеля - это предотвратит люфт.
• Убедитесь, что диаметр кабеля находится в пределах 18–24 мм - меньший кабель не будет надёжно удерживаться, больший - не войдёт.
• Разъемная конструкция позволяет легко заменить кабель без демонтажа всего узла.

Безопасность и стандарты

Сальник PG29 соответствует ГОСТ Р 50827 (МЭК 670) - международному стандарту на сальники для электротехнических устройств. Отсутствие галогенов делает его безопасным при возгорании, снижая выделение токсичных газов. Конструкция исключает риск перегрева и искрообразования в нормальных условиях эксплуатации.

Преимущества

• Многослойное уплотнение адаптируется к кабелю в диапазоне 18–24 мм - один сальник заменяет несколько моделей
• Разгрузка натяжения продлевает срок службы кабеля, особенно при частых перемещениях
• Контргайка гарантирует стабильность крепления даже при вибрациях
• Полиамид устойчив к маслам, растворителям и агрессивной среде
• Легко монтируется и обслуживается - не требуется специальный инструмент

Ограничения применения

• Не подходит для кабелей менее 18 мм - возможен проскальзывание и потеря герметичности
• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для высоких давлений (например, подземные коллекторы, гидравлические системы)
• Не следует использовать в местах с прямым воздействием открытого пламени или сверхвысоких температур (>80 C)

Примеры использования

• Ввод силового кабеля в щит управления станком ЧПУ
• Герметизация кабелей в распределительной коробке на производстве
• Фиксация сигнальных кабелей в пультах автоматики
• Монтаж в шкафах освещения на улице (при наличии крыши или навеса)
• Подключение кабелей к датчикам в цехах с повышенной запылённостью

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - точность важнее заявленного значения
• Если кабель слишком мягкий, используйте вставку или усиление в месте входа - чтобы не деформировалось уплотнение
• При многократной замене кабелей регулярно осматривайте уплотнительное кольцо - при трещинах или сплющивании замените сальник
• Не перетягивайте контргайку - это может повредить резьбу или уплотнение
• Артикул 143110 от КЭАЗ - оптимальный выбор для замены аналогов от других производителей, так как точно соответствует стандарту PG29
