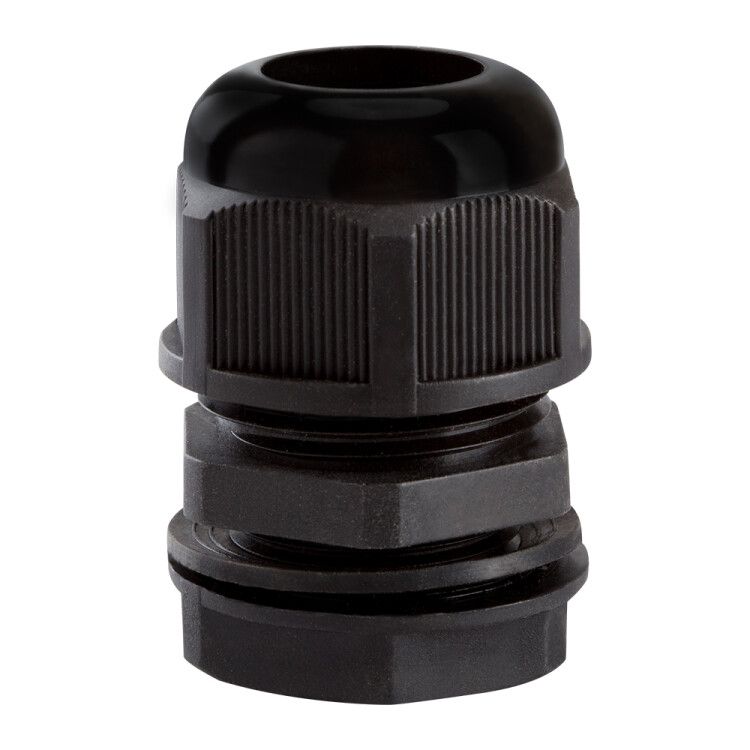

Сальник MG25-(Dпроводника 13-18мм)-IP68 | 143119 КЭАЗ

Сальник MG25 (диаметр проводника 13–18 мм) IP68 от КЭАЗ - надёжный элемент для герметичного ввода кабелей в электроустановки. Артикул 143119 обеспечивает защиту от пыли и воды даже при длительном погружении, что делает его подходящим для жёстких условий эксплуатации.

Назначение и область применения

Сальник MG25 предназначен для герметичного ввода кабелей в распределительные щиты, монтажные коробки, корпуса оборудования и другие электроустановки. Он защищает кабель от механических повреждений на входе и предотвращает проникновение пыли, влаги и других внешних воздействий внутрь устройства. Подходит для установки в условиях повышенной влажности, на улице, в помещениях с агрессивной средой или где требуется постоянная герметизация.

Технические характеристики

• Тип изделия: сальник
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Диапазон диаметров кабеля: 13–18 мм
• Номинальный размер резьбы: G25 (M25x1.5)
• Длина резьбы: 58 мм
• Размер шестигранника: 35,5 мм - удобен для затяжки гаечным ключом
• Материал: полиамид - прочный, устойчивый к химическим веществам и перепадам температур
• Температура эксплуатации: от –40 C до +80 C
• Тип уплотнения: многослойное уплотнительное кольцо из эластомера
• Исполнение: прямолинейное - кабель вводится прямо через центр
• Наличие контргайки: да - позволяет фиксировать положение сальника и исключить самопроизвольное ослабление
• Наличие разгрузки натяжения: да - снижает нагрузку на кабель при его движении или вибрациях
• Без галогенов: да - соответствует экологическим требованиям, безопасен при горении
• Цвет: чёрный
• Поверхность: необработанная - без дополнительного покрытия, материал устойчив к коррозии
• Нормативный документ: ГОСТ Р 50827 (МЭК 670)

Совместимость и монтаж

Сальник MG25 совместим со всеми стандартными отверстиями диаметром 25 мм, выполненными в металлических или пластиковых стенках щитов и корпусов. Для монтажа:

• Заготовьте отверстие диаметром 25 мм с резьбой M25x1.5
• Наденьте контргайку на кабель перед введением сальника
• Вставьте сальник в отверстие, закрутите до упора
• Закрепите контргайку с противоположной стороны
• Убедитесь, что кабель плотно зажат внутри уплотнительного кольца - он не должен болтаться

Разгрузка натяжения позволяет использовать сальник на кабелях, подвергающихся частому перемещению или вибрации - например, на мобильных станках или конвейерах.

Безопасность и стандарты

Сальник MG25 соответствует ГОСТ Р 50827 (эквивалент МЭК 670), что гарантирует соответствие международным требованиям безопасности для вводов кабелей. Отсутствие галогенов в составе материала снижает выделение токсичных газов при возгорании. Уплотнительное кольцо сохраняет свои свойства в широком диапазоне температур, включая экстремально низкие (-40 C).

Преимущества

• Высокая степень защиты IP68 - идеален для подземных, морских, промышленных и outdoor-условий
• Многослойное уплотнение обеспечивает надёжную герметизацию даже при изменении диаметра кабеля в пределах 13–18 мм
• Разгрузка натяжения продлевает срок службы кабеля и снижает риск обрыва жил
• Контргайка исключает самоотвинчивание при вибрациях
• Полиамид устойчив к маслам, бензину, щелочам и другим агрессивным средам
• Не требует специальных инструментов - монтаж выполняется обычным ключом на 35,5 мм

Ограничения применения

• Не предназначен для кабелей с диаметром менее 13 мм или более 18 мм - возможна потеря герметичности
• Не рекомендован для использования с гибкими многожильными кабелями без дополнительной фиксации сердечника - может произойти деформация уплотнения
• Не следует применять в условиях постоянного давления выше атмосферного - сальник рассчитан на статическую герметизацию, а не на гидравлический или пневматический нагнетатель
• Не подходит для ввода труб или шлангов - только для кабелей с круглым сечением

Примеры использования

• Ввод силового кабеля в распределительный щит на открытой площадке
• Герметизация ввода в корпус управления насосной станцией
• Подключение кабелей к датчикам в холодильных камерах
• Фиксация кабелей на конвейерных системах с высокой вибрацией
• Монтаж в подземных коллекторах, канализационных камерах, на объектах водоснабжения

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - используйте штангенциркуль. Диаметр должен находиться в середине диапазона 13–18 мм для лучшего уплотнения.
• Если кабель слишком мягкий или сплющен, слегка округлите его руками перед вводом - это повысит эффективность уплотнения.
• Не перетягивайте контргайку - достаточно усилия, чтобы сальник плотно прилегал к поверхности корпуса.
• При использовании в условиях низких температур (+5 C и ниже) дайте сальнику адаптироваться к температуре окружающей среды минимум 30 минут перед затяжкой.
• Артикул 143119 - единственный вариант этого исполнения в серии MG от КЭАЗ; аналоги других брендов могут иметь отличную резьбу или размеры.
