Розетка кабельная 63A 3р(2P+PE) 6h 230V IP67 I 3181-Bals Bals
Товарные предложения:
| Розетка кабельная 63А 3п 2P+PE 6ч 230В IP67 Bals 3181 | 15.11.2024 | 80 шт. | 5 474,54 ₽ | шт. | от 9 дней |
Условия поставки розетки кабельной 63A 3р(2P+PE) 6h 230V IP67 I 3181-Bals Bals
Купить 80 шт. розеток кабельных 63a 3р(2p+pe) 6h 230v ip67 i 3181-bals bals могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.
Цена розетки кабельной 63A 3р(2P+PE) 6h 230V IP67 I 3181-Bals Bals зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Описание
Характеристики
Сертификаты
Описание

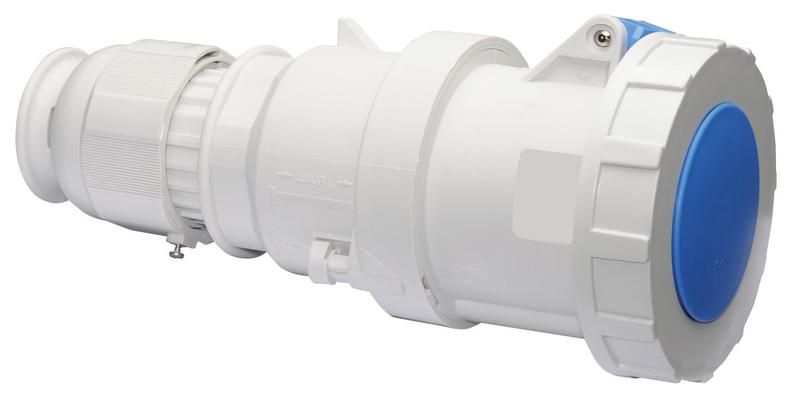

Розетка кабельная 63A 3р(2P+PE) 6h 230V IP67 I 3181-Bals Bals - это надежное и безопасное устройство, предназначенное для подключения электрических устройств с высоким потреблением энергии. Она имеет ряд преимуществ и особенностей, которые делают ее идеальным выбором для различных приложений.
- Высокий IEC ток 63 А обеспечивает надежную и стабильную работу при высоких нагрузках.
- Изготовлена из прочного пластика, что обеспечивает долгий срок службы.
- Ввод кабеля оснащен уплотнительной гайкой, обеспечивая надежное соединение.
- Степень защиты IP67 гарантирует полную защиту от пыли и влаги, что делает эту розетку идеальным решением для использования внутри и на открытом воздухе.
- Количество полюсов - 3, что обеспечивает удобство при подключении различных типов устройств.
- Цветовая кодировка в синем цвете облегчает идентификацию и подключение.
- Ориентация подключения прямолинейная, что упрощает установку и использование.
Розетка кабельная 63A 3р(2P+PE) 6h 230V IP67 I 3181-Bals Bals предоставляет надежное и безопасное электрическое соединение для широкого спектра приложений. Будь то строительство, промышленность или использование на открытом воздухе, эта розетка готова к любым задачам, обеспечивая надежность и безопасность в работе.
Характеристики c описанием
IEC ток:
63 А
IEC ток — это номинальный ток, который может безопасно проходить через силовой разъем в соответствии с международными стандартами IEC. Это ключевое свойство, определяющее допустимую нагрузку и безопасность использования разъема в электрических цепях.
16 А — Этот токовой рейтинг подходит для небольших и средних нагрузок, таких как бытовая техника и офисное оборудование. Использование разъемов с этим значением обеспечивает надежную работу устройств при умеренной нагрузке и предотвращает перегрев.
32 А — Разъемы с этим токовым рейтингом предназначены для более мощных устройств и систем, таких как промышленные машины и крупные бытовые приборы. Они обеспечивают стабильную работу при высокой нагрузке и подходят для профессионального использования.
63 А — Этот рейтинг используется для тяжелых промышленных применений, где требуется передача значительных мощностей. Разъемы с таким токовым значением обеспечивают безопасность и надежность в условиях интенсивного использования.
125 А — Максимальный рейтинг для самых мощных разъемов, применяемых в высокомощных промышленных установках и энергетических системах. Они рассчитаны на работу в экстремальных условиях и гарантируют устойчивость к высоким нагрузкам.
20 А — Этот рейтинг используется для устройств с нагрузкой выше средней, таких как некоторые типы специализированного оборудования. Разъемы на 20 А обеспечивают надежность и безопасность для более мощных бытовых и коммерческих устройств.
5 А — Этот минимальный рейтинг подходит для маломощных устройств и электроники, таких как зарядные устройства и мелкая бытовая техника. Разъемы с таким током обеспечивают достаточную мощность для небольших нагрузок и минимизируют риск перегрева.
Материал:
Пластик
Материал разъема силового определяет его механические и электрические свойства, а также долговечность и устойчивость к внешним воздействиям. Выбор материала влияет на надежность соединения, устойчивость к коррозии, температурный диапазон эксплуатации и общий срок службы устройства.
Пластик - легкий и недорогой материал, обладающий хорошими изоляционными свойствами. Используется в условиях, где важна низкая стоимость и малый вес. Однако пластик менее устойчив к механическим повреждениям и высоким температурам.
Полиамид (PA) - синтетический полимер, известный своей высокой прочностью, устойчивостью к истиранию и химическим веществам. Идеален для применения в агрессивных средах и при высоких механических нагрузках. Обеспечивает надежное и долговечное соединение.
Поликарбонат - прочный и термостойкий материал с хорошими изоляционными свойствами. Идеален для использования в условиях, требующих высокой ударопрочности и устойчивости к экстремальным температурам.
Полиамид - материал с высокой механической прочностью и устойчивостью к химическим воздействиям. Обеспечивает долговечность и надежность соединения, особенно в условиях повышенных нагрузок и агрессивных сред.
Резина - гибкий и эластичный материал, обладающий отличными изоляционными свойствами и устойчивостью к воздействию влаги и химикатов. Рекомендуется для использования в условиях, требующих герметичности и защиты от вибраций.
Сталь - прочный и долговечный материал, обладающий высокой механической устойчивостью и устойчивостью к коррозии. Используется в условиях, требующих высокой надежности и долговечности соединений, таких как промышленные и тяжелые условия эксплуатации.
Металл - общий термин, охватывающий различные металлические материалы, используемые для создания прочных и надежных соединений. Обеспечивает высокую проводимость и устойчивость к механическим повреждениям и коррозии.
Латунь - сплав меди и цинка, обладающий хорошей проводимостью и коррозионной стойкостью. Идеален для использования в электрических соединениях, требующих высокой надежности и долговечности.
Ввод кабеля:
Уплотнительная гайка
Ввод кабеля — это элемент конструкции силового разъема, предназначенный для обеспечения надежного и безопасного подключения кабеля к разъему. Он играет ключевую роль в защите кабеля от механических повреждений, воздействия окружающей среды и обеспечивает правильное распределение нагрузки на кабель. В зависимости от конструкции и дополнительных функций, ввод кабеля может обладать различными свойствами, которые влияют на его эксплуатационные характеристики и область применения.
Уплотнительная гайка — это элемент ввода кабеля, обеспечивающий герметичное соединение и защиту от проникновения влаги и пыли. Влияние на работу устройства: улучшает долговечность и надежность разъема в условиях повышенной влажности и запыленности. Рекомендации по выбору: подходит для использования в промышленных и наружных установках, где требуется высокая степень защиты. Замена: при повреждении уплотнительной гайки необходимо заменить её на аналогичную для сохранения герметичности.
Защита от перекручивания — это функция ввода кабеля, предотвращающая скручивание и потенциальное повреждение кабеля. Влияние на работу устройства: увеличивает срок службы кабеля и разъема, предотвращая механические повреждения. Рекомендации по выбору: необходима в условиях, где кабель подвержен частым движениям или вибрациям. Замена: при износе или повреждении защитного элемента следует заменить его для предотвращения перекручивания кабеля.
Преднамеченное выбиваемое (штамповочно-высечное) отверстие — это конструктивный элемент, позволяющий легко создавать отверстия для ввода кабеля в корпусе разъема. Влияние на работу устройства: упрощает процесс установки и настройки разъема под конкретные требования. Рекомендации по выбору: подходит для универсальных применений, где требуется гибкость в настройке разъема. Замена: не требуется, так как отверстие создается по мере необходимости.
Прямолинейный ввод кабеля — это стандартный тип ввода, обеспечивающий прямое подключение кабеля к разъему без изгибов. Влияние на работу устройства: обеспечивает простоту и надежность подключения, минимизируя механические напряжения на кабель. Рекомендации по выбору: подходит для большинства стандартных применений, где не требуется дополнительная защита от изгибов. Замена: не требуется, так как это базовая конструкция ввода.
Номер цвета RAL:
5015
Номер цвета RAL определяет точный оттенок цвета корпуса разъема силового, что важно для соответствия стандартам и эстетическим требованиям в различных промышленных и коммерческих приложениях. Выбор конкретного номера RAL может влиять на видимость, идентификацию и даже термическое поведение разъема в определенных условиях эксплуатации.
RAL 7001: Серый цвет (Silbergrau). Обеспечивает нейтральный и профессиональный вид, подходит для использования в условиях, где требуется минимальная видимость разъемов. Рекомендуется для использования в промышленных зонах с высокой степенью загрязнения, так как серый цвет менее подвержен видимым загрязнениям.
RAL 7012: Базальтово-серый (Basaltgrau). Темный оттенок серого, который обеспечивает хорошую видимость в условиях низкой освещенности. Рекомендуется для использования в тяжелой промышленности и на строительных площадках.
RAL 3000: Пламенный красный (Flammenrot). Высокая видимость, что делает его идеальным для аварийных и спасательных служб. Рекомендуется для использования в условиях, где требуется быстрая идентификация разъемов.
RAL 5005: Сигнальный синий (Signalblau). Яркий синий цвет, который обеспечивает хорошую видимость и может использоваться для обозначения специальных функций или зон. Рекомендуется для использования в морской и авиационной промышленности.
RAL 5015: Небесно-голубой (Himmelblau). Светлый оттенок синего, подходящий для использования в условиях, где требуется ясная видимость и эстетическая привлекательность. Рекомендуется для применения в медицинских и лабораторных условиях.
RAL 3001: Сигнальный красный (Signalrot). Яркий красный цвет, который обеспечивает максимальную видимость. Рекомендуется для использования в аварийных системах и на объектах с высокой степенью риска.
RAL 9005: Черный (Tiefschwarz). Обеспечивает нейтральный и профессиональный вид, подходит для использования в условиях, где требуется минимальная видимость разъемов. Рекомендуется для использования в условиях, требующих строгого соответствия эстетическим требованиям.
RAL 3020: Транспортный красный (Verkehrsrot). Яркий и насыщенный красный цвет, который обеспечивает хорошую видимость и может использоваться для обозначения транспортных и логистических систем. Рекомендуется для использования в условиях, где требуется высокая видимость и быстрая идентификация.
RAL 3002: Карминово-красный (Karminrot). Темный оттенок красного, который обеспечивает хорошую видимость и может использоваться для обозначения специальных функций. Рекомендуется для использования в промышленных и коммерческих условиях.
RAL 9011: Графитово-черный (Graphitschwarz). Темный оттенок черного, который обеспечивает нейтральный и профессиональный вид. Подходит для использования в условиях, где требуется минимальная видимость разъемов и строгий эстетический контроль.
Тип подключения:
Винтов. зажим/клемма
Тип подключения определяет способ соединения проводов с силовыми разъемами, что влияет на надежность и удобство монтажа, а также на эксплуатационные характеристики соединения.
Винтовой зажим/клемма — это тип подключения, при котором провод фиксируется винтом. Такое соединение обеспечивает высокую механическую прочность и надежность контакта, что особенно важно в условиях вибраций и механических нагрузок. Рекомендуется для применения в системах, где требуется надежное и долговечное соединение. Замена и обслуживание требуют использования инструмента (отвертки), что может усложнить монтаж в труднодоступных местах.
Безвинтовая клемма — это тип подключения, при котором провод фиксируется пружинным механизмом. Обеспечивает быстрое и простое соединение без необходимости использования инструментов. Идеально подходит для применения в условиях, где требуется частая замена или подключение проводов. Обеспечивает достаточную надежность контакта, однако может быть менее устойчивым к сильным вибрациям и механическим нагрузкам по сравнению с винтовыми зажимами.
Угол подключения:
Прямолинейный (-ая)
Угол подключения силового разъема определяет направление, под которым кабель подключается к разъему, что может влиять на удобство монтажа, размещение и эксплуатацию устройства. Правильный выбор угла подключения позволяет оптимизировать пространство и минимизировать износ кабелей.
Прямолинейный угол подключения подразумевает, что кабель подключается к разъему по прямой линии. Это наиболее распространенный вариант, который обеспечивает простоту монтажа и обслуживания. Рекомендуется для использования в условиях, где пространство не ограничено и требуется легкий доступ к разъему.
Наклонный или угловой угол подключения означает, что кабель подключается под углом, отличным от 90 градусов. Этот тип подключения может быть полезен в ситуациях, где требуется обойти препятствия или оптимизировать размещение кабелей. Рекомендуется для использования в ограниченных пространствах или при необходимости минимизировать радиус изгиба кабеля.
Под прямым углом подразумевает подключение кабеля под углом 90 градусов к разъему. Это позволяет значительно экономить пространство и уменьшить нагрузку на кабель в точке подключения. Рекомендуется для использования в устройствах с ограниченным пространством или когда необходимо избежать перегибов кабеля.
Угловой угол подключения, аналогично наклонному, предполагает подключение кабеля под углом, что может варьироваться в зависимости от конструкции разъема. Этот тип подключения обеспечивает гибкость в размещении и может быть полезен в сложных монтажных условиях. Рекомендуется для использования в случаях, когда требуется специфичное направление кабеля для оптимизации пространства и удобства подключения.
Степень защиты (IP):
IP67
Степень защиты (IP) определяет уровень защиты разъемов силовых от проникновения твердых частиц и жидкостей. Стандартизированная система классификации IP (Ingress Protection) состоит из двух цифр: первая указывает на защиту от твердых предметов, вторая — от воды. Выбор степени защиты зависит от условий эксплуатации и окружающей среды, в которой будет использоваться разъем.
IP44: Обеспечивает защиту от твердых частиц размером более 1 мм и от брызг воды с любого направления. Подходит для использования в условиях умеренной влажности и пыли, например, в бытовых и легких промышленных приложениях.
IP67: Полностью защищен от пыли и способен выдерживать погружение в воду на глубину до 1 метра в течение 30 минут. Рекомендуется для использования в суровых условиях, таких как наружные установки и промышленные среды с высоким риском попадания воды.
IP54: Защищен от ограниченного проникновения пыли и от брызг воды с любого направления. Подходит для использования в условиях умеренной запыленности и влажности, таких как складские помещения и производственные цеха.
IP55: Обеспечивает защиту от ограниченного проникновения пыли и от струй воды с любого направления. Рекомендуется для использования в условиях, где возможны сильные брызги и пылевые загрязнения, например, на открытых производственных площадках.
IP66: Полностью защищен от пыли и от сильных струй воды с любого направления. Идеален для использования в экстремальных условиях, таких как морские или промышленные среды с интенсивным воздействием воды и пыли.
IP20: Защищен от твердых предметов размером более 12 мм и не защищен от воды. Подходит для использования в сухих, чистых помещениях, таких как офисы или серверные комнаты.
IP68: Полностью защищен от пыли и может выдерживать длительное погружение в воду под давлением. Рекомендуется для использования в условиях, где требуется максимальная защита от пыли и воды, например, в подводных или подземных установках.
IP43: Защищен от твердых предметов размером более 1 мм и от воды, падающей в виде капель под углом до 60 градусов. Подходит для использования в условиях с минимальной запыленностью и умеренной влажностью.
IP2X: Защищен от твердых предметов размером более 12 мм и не защищен от воды. Подходит для использования в сухих, чистых помещениях, таких как офисы или серверные комнаты.
Военное исполнение:
Нет
Отсутствие военного исполнения у силовых разъемов означает, что данные разъемы не соответствуют строгим военным стандартам, таким как MIL-STD. Это может влиять на их устойчивость к экстремальным условиям эксплуатации, включая повышенные вибрации, удары, температурные колебания и воздействие влаги или пыли. При выборе таких разъемов для критически важных приложений, требующих высокой надежности и долговечности, рекомендуется учитывать эти ограничения и, при необходимости, рассмотреть альтернативные варианты с военным исполнением. Замена на разъемы с военным исполнением может быть необходима в случае использования в условиях, где требуются повышенные эксплуатационные характеристики.
Количество полюсов:
3
Количество полюсов указывает на число электрических контактов или проводников в силовом разъеме, через которые передается электрический ток. Это свойство критически важно при выборе разъема для обеспечения правильной и безопасной работы электрических систем. Количество полюсов определяет количество цепей, которые могут быть подключены через разъем, и влияет на его совместимость с определенными типами оборудования и схем.
Однополюсные разъемы имеют только один электрический контакт. Они используются для простых цепей, где требуется передача тока по одному проводнику. Такие разъемы применяются в случаях, когда нет необходимости в разделении токов или сигналов на несколько цепей. Рекомендуется для использования в простых устройствах и приложениях с низкими требованиями к электрической безопасности.
Двухполюсные разъемы содержат два электрических контакта, что позволяет передавать ток по двум проводникам. Они часто используются для однофазных систем питания, где необходима передача фазы и нейтрали. При выборе двухполюсного разъема важно учитывать максимальный ток и напряжение, которые он может выдержать.
Трехполюсные разъемы включают три электрических контакта и обычно используются в трехфазных системах питания. Они обеспечивают передачу трех фаз и могут использоваться для подключения мощных электрических двигателей и другого промышленного оборудования. Следует учитывать требования к изоляции и механической прочности разъема.
Четырехполюсные разъемы имеют четыре электрических контакта. Они могут использоваться для трехфазных систем с дополнительным проводником для заземления или нейтрали. Это обеспечивает дополнительную безопасность и стабильность работы системы. Рекомендуется для применения в сложных электрических системах, требующих надежного заземления.
Пятиполюсные разъемы содержат пять электрических контактов, что позволяет использовать их в сложных системах, где требуется передача трех фаз, нейтрали и заземления. Такие разъемы подходят для применения в промышленных установках и системах автоматизации, где важна высокая надежность и безопасность.
Семиполюсные разъемы имеют семь электрических контактов и используются в специализированных системах, где требуется передача нескольких сигналов и питания одновременно. Они часто применяются в автомобильной и авиационной промышленности для сложных систем управления и контроля.
Тридцатидвухполюсные разъемы включают 32 электрических контакта и применяются в высокотехнологичных и специализированных системах, где необходимо подключение множества цепей. Такие разъемы используются в телекоммуникациях, компьютерных системах и сложных промышленных установках. При выборе такого разъема важно учитывать требования к электрической и механической прочности, а также условия эксплуатации.
Разъемы с количеством полюсов от 3 до 5 включают в себя диапазон от трех до пяти электрических контактов. Это позволяет использовать их в различных системах, от трехфазных до более сложных, где требуется дополнительная передача нейтрали и заземления. Такие разъемы подходят для широкого спектра применений в промышленности и автоматизации.
Способ подключения:
Винтовая клемма
Способ подключения разъемов силовых определяет метод соединения электрических проводников с разъемом, что влияет на надежность, удобство монтажа и эксплуатационные характеристики устройства. Правильный выбор способа подключения обеспечивает безопасное и эффективное функционирование электрической системы.
Type 2 - Европейский стандарт разъемов для зарядки электромобилей. Обеспечивает высокую степень безопасности и совместимость с большинством зарядных станций в Европе. Рекомендуется для использования в системах, требующих стандартизации и унификации подключения.
Безвинтовое подключение - метод соединения проводников без использования винтов, часто с помощью пружинных или зажимных механизмов. Обеспечивает быстрое и простое подключение, снижая риск ослабления контактов. Рекомендуется для применения в условиях, требующих частого монтажа и демонтажа.
Боковое подключение - способ подключения проводников сбоку разъема, что может быть удобным в ограниченных пространствах или при необходимости упрощенного доступа к контактам. Важно учитывать необходимость дополнительного пространства для бокового ввода проводов.
Type 1 - Североамериканский стандарт разъемов для зарядки электромобилей. Предназначен для использования на территории США и других стран, придерживающихся данного стандарта. Рекомендуется для применения в системах, требующих соответствия североамериканским стандартам.
Тип 2 - Европейский стандарт разъемов для зарядки электромобилей. Обеспечивает высокую степень безопасности и совместимость с большинством зарядных станций в Европе. Рекомендуется для использования в системах, требующих стандартизации и унификации подключения.
Тип 1 - Североамериканский стандарт разъемов для зарядки электромобилей. Предназначен для использования на территории США и других стран, придерживающихся данного стандарта. Рекомендуется для применения в системах, требующих соответствия североамериканским стандартам.
Клеммы - традиционный способ подключения, использующий винтовые зажимы для фиксации проводников. Обеспечивает надежное соединение и возможность многократного использования. Рекомендуется для стационарных установок, где требуется долговечность и надежность контактов.
Цветовая кодировка:
Синий
Цветовая кодировка разъемов силовых предназначена для визуальной идентификации и правильного подключения оборудования, что позволяет предотвратить ошибки при сборке и эксплуатации систем. Каждый цвет соответствует определенному типу напряжения или тока, что упрощает работу с электрическими цепями и повышает безопасность.
Красный цвет обычно используется для обозначения положительного полюса или фазного провода в системах постоянного и переменного тока. Он помогает быстро идентифицировать критические соединения, требующие особого внимания при монтаже и обслуживании.
Синий цвет часто применяется для обозначения нейтрального провода в системах переменного тока. Это упрощает процесс подключения и обслуживания, снижая риск неправильного соединения и возможных аварийных ситуаций.
Серый цвет может использоваться для обозначения дополнительных или вспомогательных цепей, таких как контрольные или сигнальные линии. Это помогает различать основные силовые и вспомогательные соединения.
Черный цвет обычно обозначает отрицательный полюс в системах постоянного тока или фазный провод в системах переменного тока. Он широко используется в различных электрических установках и помогает избежать путаницы при подключении.
Желтый цвет часто применяется для обозначения защитного заземления или проводов, связанных с системами безопасности. Это повышает уровень безопасности и упрощает идентификацию критических соединений.
Зеленый цвет традиционно используется для обозначения защитного заземления. Это помогает быстро идентифицировать заземляющие соединения и обеспечивает правильное подключение для безопасности системы.
Лиловый или фиолетовый цвет может использоваться для обозначения специальных цепей или сигналов, таких как цепи управления. Это помогает различать различные типы соединений в сложных системах.
Фиолетовый цвет, аналогично лиловому, используется для обозначения специфических цепей или сигналов, таких как цепи управления, что упрощает идентификацию и обслуживание систем.
Белый цвет часто применяется для обозначения нейтрального провода в системах переменного тока, особенно в старых установках. Это помогает различать проводники и обеспечивает правильное подключение.
Напряжение согл. EN 60309-2:
220-230 В (50+60 Гц) синяя
Свойство "Напряжение согл. EN 60309-2" указывает на номинальное напряжение и частоту электрической сети, для которой предназначен силовой разъем, согласно стандарту EN 60309-2. Этот стандарт регулирует цветовую кодировку и конструкцию разъемов, обеспечивая совместимость и безопасность в использовании.
400 В (50+60 Гц) является типичным значением для трехфазных сетей, часто используемых в промышленности. Разъемы для этого напряжения обычно имеют красный цвет и обеспечивают надежное соединение при высоких нагрузках.
220-230 В (50+60 Гц) синяя: Этот разъем используется для однофазных сетей, часто встречающихся в бытовых и коммерческих применениях. Синий цвет разъема помогает легко идентифицировать его назначение. При выборе важно учитывать соответствие с подключаемым оборудованием.
110 В (50+60 Гц) является стандартным напряжением для некоторых специализированных применений, особенно в строительстве и на транспортных средствах. Разъемы для этого напряжения обычно имеют желтый цвет, что облегчает их идентификацию.
400-440 В (50+60 Гц) красная: Эти разъемы предназначены для трехфазных систем с более высоким напряжением, часто используемых в тяжелой промышленности и на крупных объектах. Красный цвет разъема указывает на высокое напряжение и необходимость осторожного обращения.
500 В (50+60 Гц) разъемы используются в специализированных промышленных установках, где требуется повышенное напряжение для работы оборудования. При выборе таких разъемов важно учитывать требования безопасности и совместимость с оборудованием.
380-415 В (50+60 Гц) красная: Эти разъемы предназначены для трехфазных систем, широко используемых в промышленности и на производственных предприятиях. Красный цвет разъема помогает избежать ошибок при подключении.
600-690 В (50+60 Гц) черная: Этот тип разъема используется для очень высоких напряжений, обычно в специализированных промышленных применениях. Черный цвет разъема указывает на необходимость особой осторожности при использовании.
50-500 В (>300-500 Гц) зеленая: Эти разъемы предназначены для высокочастотных приложений, где требуется широкий диапазон напряжений. Зеленый цвет помогает идентифицировать их для специализированного использования.
200-250 В (50+60 Гц) синяя: Эти разъемы предназначены для однофазных сетей с немного повышенным напряжением. Синий цвет помогает легко идентифицировать их для бытового и коммерческого использования.
50-500 В (100-300 Гц) зеленая: Эти разъемы подходят для приложений с переменной частотой, обычно используемых в специализированных промышленных установках. Зеленый цвет указывает на их специфическое назначение.
Максимальная сила тока:
63 А
Максимальная сила тока — это предельное значение электрического тока, которое может безопасно проходить через силовой разъем без риска перегрева, повреждения или выхода из строя устройства. Данный параметр критически важен при подборе разъемов для различных электрических систем, так как он определяет совместимость разъема с нагрузкой и условиями эксплуатации. Недооценка этого параметра может привести к серьезным аварийным ситуациям и выходу из строя оборудования.
Максимальная сила тока 10 А. Этот разъем подходит для маломощных устройств и систем, где потребление тока не превышает 10 ампер. Рекомендуется для использования в бытовых и легких промышленных применениях. При превышении указанного значения возможно перегревание и повреждение разъема.
Максимальная сила тока 16 А. Разъемы с таким значением подходят для умеренных нагрузок и могут использоваться в различных бытовых и промышленных приложениях. Этот параметр обеспечивает достаточную гибкость при подключении оборудования, требующего средней мощности. Важно следить за тем, чтобы ток не превышал 16 ампер, чтобы избежать перегрева и повреждения.
Максимальная сила тока 32 А. Эти разъемы предназначены для более мощных устройств и систем, требующих стабильного и надежного электропитания. Часто используются в промышленных установках и коммерческих приложениях. При выборе разъема с таким значением необходимо учитывать общую нагрузку системы, чтобы не допустить перегрузки.
Максимальная сила тока 63 А. Разъемы, рассчитанные на такой ток, применяются в высокомощных промышленных и специализированных системах, где требуется надежное соединение для большого потребления энергии. Важно обеспечить соответствие всех компонентов системы данному параметру для безопасной эксплуатации.
Максимальная сила тока 125 А. Эти разъемы используются в тяжелых промышленных условиях и для оборудования с очень высокой мощностью. Они обеспечивают максимальную безопасность и надежность при эксплуатации. При выборе и установке разъема необходимо строго соблюдать технические требования и рекомендации производителя.
Ориентация (угол) подключения:
Прямолинейн.
Ориентация (угол) подключения разъемов силовых определяет угол, под которым разъемы монтируются или подключаются к устройству или кабелю. Это свойство важно для обеспечения правильного и безопасного подключения, а также для оптимального управления пространством в установке. Правильный выбор ориентации разъема помогает избежать перегибов кабелей, улучшить доступ к разъемам и упростить обслуживание.
Прямолинейная ориентация разъемов подразумевает, что разъемы подключаются под углом 0°, то есть прямо. Это наиболее распространенный тип ориентации, который обеспечивает простоту установки и минимальное сопротивление при подключении. Прямолинейные разъемы рекомендуются для систем, где пространство не ограничено и требуется прямое подключение кабелей.
Наклонная или угловая ориентация разъемов позволяет подключать разъемы под различными углами, отличными от 0° и 90°. Это может быть полезно в условиях ограниченного пространства, где прямое подключение невозможно. Выбор наклонного разъема может также способствовать улучшению управления кабелями и снижению механического напряжения на соединения.
Прямоугольная ориентация разъемов под углом 90° обеспечивает подключение под прямым углом. Это часто используется в компактных установках, где требуется минимизировать занимаемое пространство и обеспечить удобный доступ к разъемам. Такие разъемы рекомендуются для использования в шкафах управления, серверных стойках и других местах с ограниченным пространством.
Исполнение для вооруженных сил:
Нет
Свойство "Исполнение для вооруженных сил" указывает на соответствие силового разъема требованиям и стандартам, установленным для использования в военной технике и оборудовании. Это свойство определяет, подходит ли разъем для эксплуатации в условиях, характерных для военных приложений, таких как повышенные требования к надежности, устойчивость к экстремальным температурам, вибрациям, ударам и защите от электромагнитных помех.
Разъем не соответствует военным стандартам и не предназначен для использования в военной технике. Он может не обладать необходимой устойчивостью к экстремальным условиям эксплуатации, таким как высокие и низкие температуры, вибрации, удары и электромагнитные помехи. Рекомендуется использовать такие разъемы в гражданских приложениях, где требования к надежности и устойчивости не столь высоки.
Разъем соответствует военным стандартам и предназначен для использования в вооруженных силах. Он прошел соответствующие испытания на устойчивость к экстремальным температурам, вибрациям, ударам и электромагнитным помехам. Такой разъем обеспечивает высокую надежность и долговечность в условиях эксплуатации военной техники. Рекомендуется выбирать разъемы с этим исполнением для применения в критически важных системах, где необходима максимальная надежность и защита.
Напряжение в соответствии с EN 60309-2 и цвет:
230 В (50+60 Гц) голубая
Данное свойство указывает на номинальное напряжение и частоту силового разъема в соответствии с международным стандартом EN 60309-2, а также цветовую кодировку, которая позволяет быстро идентифицировать параметры разъема. Цветовая кодировка облегчает выбор и установку, минимизируя риск неправильного подключения.
Разъемы с напряжением 400 В и частотой 50 или 60 Гц, окрашенные в красный цвет, используются в промышленных и коммерческих приложениях для питания оборудования с высокими требованиями к мощности. При выборе такого разъема необходимо учитывать совместимость с подключаемым оборудованием и соответствие стандартам безопасности.
Голубые разъемы на 230 В и частотой 50 или 60 Гц применяются для бытовых и легких промышленных устройств. Они обеспечивают надежное подключение и минимизируют риск перегрузки. Рекомендуется использовать для питания бытовой техники и маломощного оборудования.
Красные разъемы с диапазоном напряжений от 380 до 415 В и частотой 50 или 60 Гц предназначены для тяжелых промышленных приложений. Они обеспечивают стабильное питание для оборудования с высокими требованиями к мощности. Важно следить за правильностью подключения для обеспечения безопасности и надежности работы.
Синие разъемы на напряжение 200-250 В и частотой 50 или 60 Гц подходят для использования в среднепромышленных условиях. Они обеспечивают надежное соединение для оборудования средней мощности. Рекомендуется проверять совместимость с подключаемыми устройствами.
Фиолетовые разъемы с напряжением 20-25 В и частотой 50 или 60 Гц используются для специальных низковольтных приложений. Они обеспечивают безопасное подключение в условиях, требующих низкого напряжения, например, в медицинском оборудовании или специальных промышленных установках.
Белые разъемы на напряжение 40-50 В и частотой 50 или 60 Гц предназначены для низковольтных приложений, где требуется повышенная безопасность. Они применяются в специализированных областях, таких как лабораторное оборудование или системы управления.
Разъемы на 250 В используются в различных приложениях, требующих среднего уровня мощности. Важно следить за соответствием разъема и подключаемого оборудования для обеспечения надежности и безопасности.
Желтые разъемы на 110 В и частотой 50 или 60 Гц используются в строительных и промышленных условиях, где требуется низкое напряжение для повышения безопасности. Они часто применяются в переносных электроинструментах и временных электросетях.
Разъемы на 400 В предназначены для промышленных приложений с высокими требованиями к мощности. Они обеспечивают надежное и стабильное питание для тяжелого оборудования. Рекомендуется использовать в условиях, где требуется высокая производительность и надежность.
Красные разъемы с диапазоном напряжений от 400 до 440 В и частотой 50 или 60 Гц предназначены для тяжелых промышленных приложений, обеспечивая надежное питание для оборудования с высокими требованиями к мощности. Важно соблюдать правильность подключения для обеспечения безопасности и стабильной работы.
Ориентация заземляющего контакта (по циферблату часов):
6 ч
Ориентация заземляющего контакта (по циферблату часов) указывает на положение заземляющего контакта относительно других контактов в силовом разъеме. Это свойство важно для обеспечения правильного подключения и безопасности работы электрических устройств. Ориентация измеряется в часах, как на циферблате часов, и помогает стандартизировать подключение, предотвращая неправильное соединение.
Заземляющий контакт расположен в положении 6 часов. Это стандартное и часто используемое положение, обеспечивающее удобство подключения и совместимость с большинством устройств. Рекомендуется для общего использования.
Заземляющий контакт расположен в положении 9 часов. Это положение может быть использовано в специфических приложениях, где требуется нестандартная ориентация. Важно убедиться в совместимости разъема с подключаемым устройством.
Заземляющий контакт расположен в положении 4 часов. Используется в специализированных разъемах. Перед выбором такого разъема необходимо проверить требования устройства и стандарты подключения.
Заземляющий контакт расположен в положении 1 час. Это редкое положение, применяемое в некоторых специализированных системах. Необходимо убедиться в совместимости с подключаемыми устройствами.
Заземляющий контакт расположен в положении 7 часов. Используется в определенных промышленных и специализированных разъемах. Важно проверить соответствие требованиям безопасности и стандартам.
Заземляющий контакт расположен в положении 11 часов. Редкое положение, которое может быть использовано в специализированных приложениях. Проверка совместимости и стандартов обязательна.
Заземляющий контакт расположен в положении 3 часов. Это положение используется в некоторых специализированных разъемах. Важно убедиться в соответствии требованиям подключаемого оборудования.
Заземляющий контакт расположен в положении 2 часа. Применяется в специализированных разъемах. Перед использованием необходимо проверить стандарты и требования устройства.
Заземляющий контакт расположен в положении 5 часов. Используется в некоторых специализированных системах. Важно убедиться в совместимости и безопасности подключения.
Заземляющий контакт расположен в положении 12 часов. Редкое положение, которое может быть использовано в специфических приложениях. Проверка соответствия стандартам и требованиям обязательна.
Сертификаты
AG40.B.00420.19_Bals
