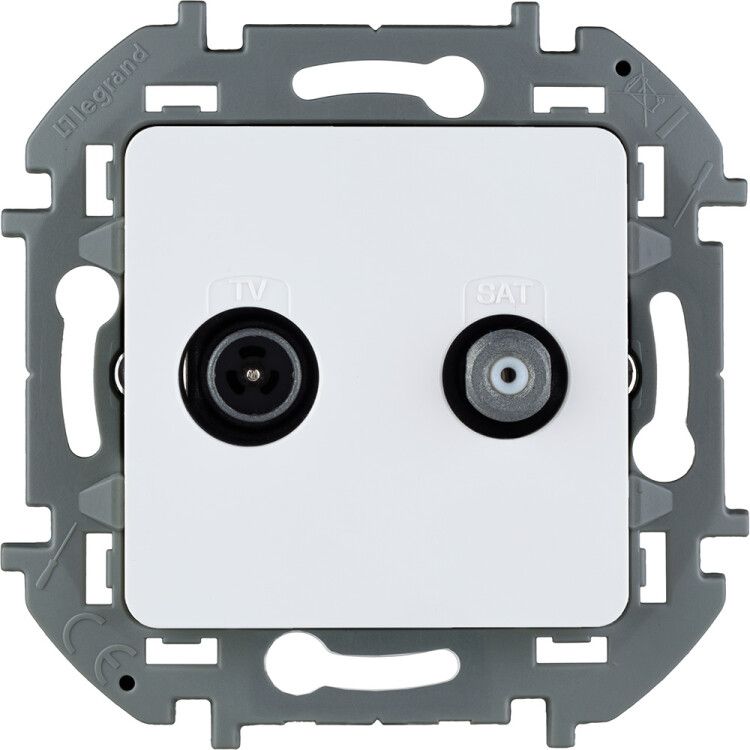

Розетка телевизионная TV/SAT Inspiria с топологией "звезда" механизм бел. IEK 673880 Legrand

Розетка телевизионная TV/SAT звезда белая без рамки Legrand Inspiria (артикул 673880) - оконечное устройство для скрытого монтажа в телевизионных сетях по схеме «звезда». Обеспечивает надёжное подключение двух телевизионных приёмников к одному коаксиальному кабелю, содержащему смешанный эфирный и спутниковый сигнал, с поддержкой обратного питания активных антенн.

Назначение и область применения

Розетка телевизионная TV/SAT звезда белая без рамки предназначена для завершения телевизионных и спутниковых сетей в жилых и офисных помещениях. Она используется там, где каждый телевизор подключается отдельной линией к центральной точке распределения сигналов - так называемой схеме «звезда». Это особенно актуально при установке современных систем с несколькими ТВ-приёмниками, где требуется чёткое разделение эфирного (DVB-T/T2) и спутникового (DVB-S/S2) сигналов.

Устройство совместимо с системами, требующими подачи напряжения на активные антенны или LNB через тот же коаксиальный кабель - благодаря функции POWER PASS. Подходит для квартир, домов, отелей, медицинских учреждений и других объектов с высокими требованиями к качеству видеосигнала.

Технические характеристики

• Тип соединителя: TV-SAT (F-разъём)
• Количество выходов: 2 (эфирный и спутниковый каналы разделены внутри устройства)
• Частотный диапазон: 4–862 МГц (по спецификации); в описании указано 4–2400 МГц - реальная рабочая полоса зависит от внутренней фильтрации, но гарантируется стабильность в пределах 4–862 МГц
• Потери на разветвлении: 1.5 дБ (минимальные потери при делении сигнала между двумя выходами)
• Обратное питание (POWER PASS): поддержка до 500 мА - позволяет питать активные антенны и LNB без отдельного блока питания
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для влажных помещений
• Материал корпуса: термопласт, без галогенов - безопасен при горении, соответствует нормам RoHS
• Отделка: глянцевая белая лицевая панель
• Количество постов: 1
• Тип монтажа: внутренний / скрытый (устанавливается в подрозетник 60x60 мм)
• Крепление: в распор + на шурупы
• Количество модулей: 1 (занимает один стандартный модуль в распределительной коробке)

Совместимость и монтаж

Розетка TV/SAT звезда Legrand Inspiria совместима с любыми коаксиальными кабелями типа RG-6, RG-11, S-50, S-75. Для подключения используется безвинтовой F-коннектор - достаточно вставить кабель до щелчка, что исключает повреждение центральной жилы и снижает риск плохого контакта.

Монтаж выполняется в стандартный подрозетник глубиной не менее 40 мм. Кабель от сумматора (или от центрального распределителя) подводится к одному входу розетки. После этого сигнал автоматически разделяется: эфирный - на первый выход, спутниковый - на второй. Никаких переключателей или настроек не требуется.

Не используйте розетку в качестве ответвителя или тройника - она не предназначена для последовательного включения нескольких таких устройств в одну линию. Только как оконечная точка в схеме «звезда».

Безопасность и стандарты

Розетка выполнена в соответствии с европейскими стандартами безопасности для слаботочных систем. Отсутствие галогенов в составе пластиков снижает выделение токсичных веществ при возгорании. Степень защиты IP20 достаточна для сухих интерьерных помещений, но не допускает попадания воды или пыли - не применяйте в ванных комнатах, на балконах или в подвалах без дополнительной герметизации.

Преимущества

• Разделение сигналов внутри розетки - не нужен внешний сплиттер или сумматор
• Поддержка POWER PASS до 500 мА - экономия на прокладке отдельного провода для питания антенны
• Безвинтовой контакт - быстрый и надёжный монтаж даже без опыта
• Высокий уровень экранирования - минимизация помех от Wi-Fi, Bluetooth и других источников
• Глянцевая поверхность легко моется, не желтеет под UV-излучением

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для многоточечных схем (например, «цепочка» или «магистраль») - только «звезда»
• Максимальный ток обратного питания - 500 мА; проверяйте потребление вашего LNB или активной антенны
• Не работает как усилитель - не увеличивает мощность сигнала, лишь распределяет его с минимальными потерями
• Не совместима с HDMI, Ethernet или другими типами интерфейсов - только коаксиальные кабели

Примеры использования

• Квартира с двумя телевизорами: один подключен к эфирному ТВ, другой - к спутниковому сервису (например, Триколор или НТВ+)
• Офис с зоной отдыха, где два экрана показывают разные каналы
• Загородный дом с телевизором на веранде и в гостиной, где оба получают сигнал от одной антенны и одного LNB
• Гостиницы и больницы, где необходимо организовать чистую, помехоустойчивую телевизионную сеть

Практические советы

• Перед монтажом убедитесь, что кабель от сумматора имеет правильную полярность - не путайте вход и выход
• Проверьте ток потребления вашей активной антенны: если он выше 500 мА, используйте отдельный блок питания
• При использовании длинных кабелей (>30 м) рекомендуется применить усилитель до розетки, а не после
• Не затягивайте кабель слишком сильно при подключении - это может повредить внутреннюю изоляцию F-коннектора
• Если планируете заменить старую розетку - убедитесь, что новый подрозетник имеет те же размеры (60×60 мм)
• Эта модель - часть серии INSPIRIA, поэтому её можно сочетать с другими элементами этой линейки по дизайну и цвету
