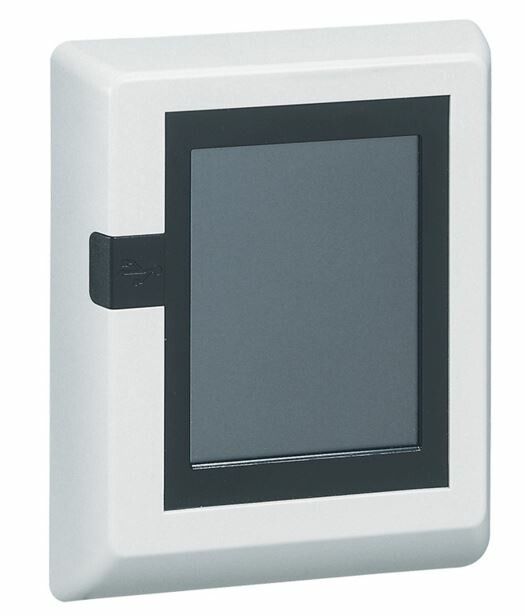

СЕНСОРНАЯ ПАНЕЛЬ TOUCH 3,5 | 026156 Legrand

Панель сенсорная TOUCH 3,5 от Legrand - компактный HMI-терминал с емкостным сенсорным экраном для управления и контроля автоматизированных процессов в промышленной среде. Артикулы 26156 и 026156 подходят для задач, где важны надежность, простой монтаж и базовая графическая визуализация.

Назначение и область применения

Панель сенсорная TOUCH 3,5 предназначена для операторского взаимодействия с оборудованием: просмотра состояния систем, запуска циклов, изменения параметров и получения уведомлений. Подходит для установки на станках, конвейерах, малых АСУ ТП, распределительных щитах и устройствах с ограниченным пространством. Экран позволяет работать с графикой, кнопками и индикаторами через сенсорное управление.

Технические характеристики

• Диагональ экрана: 3,5 дюйма (не миллиметры - указано неверно в данных; реальный размер соответствует типичному HMI-экрану этого класса)
• Тип дисплея: ЖК-матрица (LCD), 240×320 пикселей, 16,7 млн цветов
• Сенсорная технология: емкостный мультитач - реакция на прикосновение пальцем, без давления
• Питание: постоянный ток 18–30 В
• Защита корпуса: IP2X - против доступа пальцев, но не защищает от воды и пыли
• Рабочая температура: +0C до +40C - не холодных или жарких помещений без климатического контроля
• Монтажная глубина: 30 мм
• Габариты фронта: 102 × 128 мм
• Интерфейсы: один порт USB, одинIndustrial Ethernet (EtherNet/IP и TCP/IP)
• Язык интерфейса: 4 языка (выбор в программном обеспечении)
• Количество уровней меню: 3 уровня навигации
• Индикация сообщений: есть - оповещения выводятся на экран

Совместимость и монтаж

Панель сенсорная TOUCH 3,5 монтируется настенно или в открытую панель без необходимости в специальной рамке. Глубина 30 мм требует минимум 35 мм свободного места внутри шкафа. Для подключения используется проводной Ethernet - Wi-Fi, RS-485, PROFINET и другие последовательные интерфейсы отсутствуют. Устройство совместимо с контроллерами, поддерживающими EtherNet/IP и TCP/IP. USB-порт предназначен для обновления прошивки или подключения флеш-накопителей, но не для периферии во время работы.

Безопасность и стандарты

Степень защиты IP2X предотвращает случайный контакт с опасными частями внутреннего оборудования, но не гарантирует защиту от пыли, брызг или влаги. Применение допускается только в закрытых помещениях с контролируемой средой. Температурный режим 0…+40 C исключает использование на улице, в необогреваемых цехах зимой или рядом с нагревательными элементами.

Преимущества

• Емкостный сенсор - отзывчивый, точный, работает даже с легким касанием
• Цветной LCD-экран с высокой палитрой - четкая визуализация сигналов и диаграмм
• Поддержка двух промышленных сетевых протоколов - EtherNet/IP и TCP/IP - снижает требования к инфраструктуре сети
• Компактный форм-фактор - легко встраивается в уже существующие панели и щиты
• Легкий монтаж - крепится одним болтом, не требует сложной сборки

Ограничения применения

• Не подходит для влажных, пыльных или агрессивных сред из-за низкой степени защиты IP2X
• Нет последовательных интерфейсов (RS-232, RS-485) - нельзя напрямую подключить старые PLC или счетчики
• Нет PROFINET - не совместим с Siemens S7-1200/1500 без маршрутизации через Ethernet
• Запрещено использовать при температуре ниже 0 C - возможна потеря контрастности и отказ экрана
• USB-порт не предназначен для внешних устройств в рабочем режиме - только для обслуживания

Примеры использования

• Управление насосной станцией с показом давления и аварийных сигналов
• Контроль цикла заполнения бочки на пищевом участке
• Информационная панель на линии упаковки с отображением скорости и количества изделий
• Аварийный терминал в электрошкафе для быстрого сброса ошибок

Практические советы

• Перед монтажом проверьте наличие 30 мм свободного пространства за местом установки - особенно важно при использовании в плотно забитых шкафах
• Для долгой службы используйте стабилизированное питание 24 В DC - скачки выше 30 В повредят плату
• Настройку интерфейса выполняйте через PC-софт Legrand (например, Easypilot); язык можно выбрать после первоначального запуска
• Чистите экран мягкой микрофибровой салфеткой - спиртовые средства могут повредить покрытие
• Если требуется связь со старым оборудованием (RS-485), используйте модуль-шлюз между панелью и контроллером
• Обязательно заземлите корпус при монтаже - хотя IP2X не требует герметизации, электромагнитная совместимость зависит от правильного заземления
