Щит распределительный встраиваемый ЩРВ-24 (ВхШхГ) 390х340х120мм IP31 PROxima | mb11-24 EKF

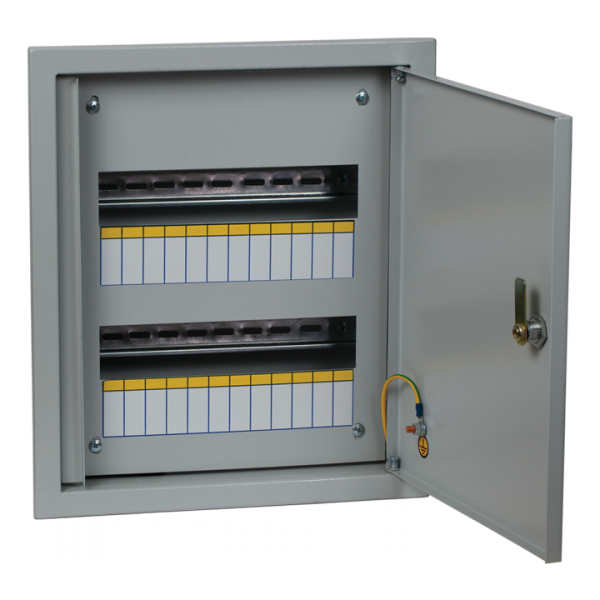

Щит распределительный встраиваемый ЩРВ-24 (390х340х120 мм) IP31 с замком от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в стене. Корпус из стали с защитой IP31 и встроенным замком делает его надёжным решением для внутренней установки в помещениях с умеренной влажностью.

Назначение и область применения

Щит распределительный ЩРВ-24 используется для организации распределения электроэнергии внутри зданий. Подходит для монтажа в жилых домах, офисах, административных и производственных помещениях. Обеспечивает безопасную и организованную сборку коммутационных устройств на DIN-рейках. Применяется там, где требуется скрытая установка и ограниченный доступ к оборудованию - например, в подъездах, технических шкафах, квартирах.

Технические характеристики

• Количество модулей: 24 (два ряда по 12 модулей каждый)
• Напряжение: до 380 В переменного тока
• Номинальный ток: 63 А (максимальный допустимый ток через ввод)
• Степень защиты: IP31 - защита от предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь толщиной 0,8 мм, согласно ГОСТ 1050-88
• Габариты: 390×340×120 мм; глубина монтажа - 110 мм
• Количество вводов: три отверстия диаметром 30 мм, расположенные снизу
• Тип замка: цилиндровый, с возможностью запирания ключом
• Цвет: серый, покраска атмосферостойкой порошковой эмалью
• Климатическое исполнение: УХЛ3 - температур от −40C до +40C и повышенной влажности
• Гарантия: 60 месяцев
• Произведено по ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРВ-24 совместим со всеми стандартными модульными аппаратами шириной 17,5 мм (например, автоматы, УЗО, реле). На задней стенке предусмотрена установленная DIN-рейка типа TS35/7,5. Монтаж осуществляется методом скрытой установки - корпус вставляется в подготовленное нишу в стене. Для этого необходимо просверлить отверстие глубиной минимум 110 мм. Крепление происходит за счёт фланцев, которые плотно прилегают к поверхности проёма. Отдельно следует отметить: вводы кабелей реализованы только снизу - нельзя использовать боковые или верхние вводы. Комплектация некомплектная: в комплект не входят клеммы, провода, устройства автоматики - всё выбирается отдельно.

Безопасность и стандарты

Конструкция исключает случайный контакт с токоведущими частями - закрытый корпус с одной дверью и замком предотвращает доступ посторонних лиц. Фосфатирование и порошковая окраска обеспечивают долговременную антикоррозийную защиту. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие требованиям безопасности для бытовых и промышленных сетей. Напряжение 380 В позволяет применять щит в трёхфазных системах, однако максимальный ток 63 А требует правильного подбора входного автомата и сечения кабеля.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Защита IP31 достаточна для большинства помещений с контролируемой влажностью
• Цилиндровый замок повышает уровень контроля доступа
• Фиксированная DIN-рейка снижает риск перекоса модулей при монтаже
• Подходящая глубина (110 мм) позволяет устанавливать даже крупные УЗО и дифавтоматы
• Длинная гарантия (5 лет) указывает на уверенность производителя в качестве

Ограничения применения

• Не подходит для открытой установки - только скрытая вставка в стену
• IP31 недостаточно для сырых мест (ванная, баня, улица); нужен IP54+
• Только один тип ввода - снизу, без возможности изменения положения
• Некомплектность: все компоненты (клеммы, кабели, автоматы) заказываются отдельно
• Максимальный ток 63 А ограничивает использование в мощных объектах (цеха, большие дома)
• Толщина металла 0,8 мм - приемлема для бытового уровня, но менее устойчива к ударным нагрузкам, чем 1,2–1,5 мм

Примеры использования

• Электрощит в подъездном этаже многоквартирного дома - для группового учёта и защиты квартир
• Распределительный щит в офисе - управление светом, розетками и кондиционерами
• Шкаф управления на производстве - для питания маломощных станков и датчиков
• Частный дом - главный ввод после счётчика, с разделением на группы освещения и розеток

Практические советы

• Перед монтажом проверьте точные габариты проёма - внешний размер 390×340 мм требует свободного места хотя бы на 5 мм с каждой стороны
• Из-за глубины 110 мм используйте длинные кабели или продлевайте вводы, чтобы они легко доходили до клемм
• Выбирайте автоматы суммарной мощностью не выше 15 кВт (при 380 В и 63 А)
• Для увеличенной защиты влагой рекомендуется дополнительно уплотнять вводы с помощью резиновых колец
• Обязательно соблюдайте порядок подключения: сначала вводной автомат, потом УЗО, затем групповые автоматы
• Щит EKF PROxima ЩРВ-24 хорошо сочетается с продукцией других производителей - главное, чтобы модули были стандартизованными (DIN 35 mm)
