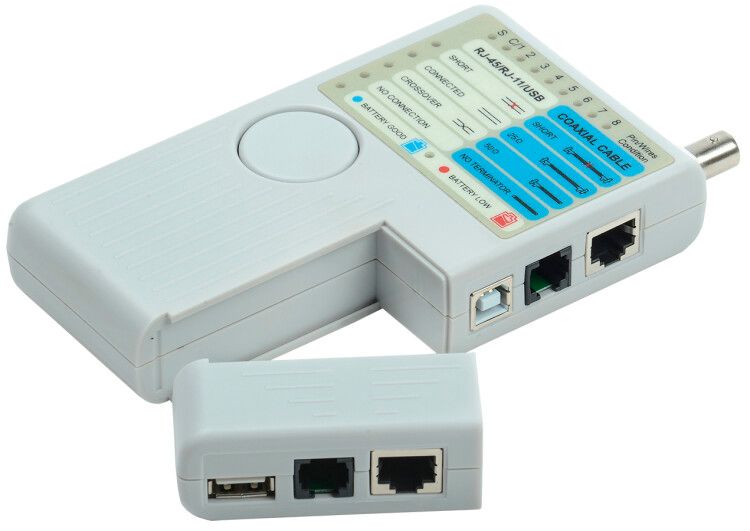

Тестер для витой пары 4в1 RJ45/RJ11/BNC/USB с элементом питания - WH3468 IEK

Тестер для витой пары 4в1 RJ45/RJ11/BNC/USB с элементом питания ITK - компактный многофункциональный прибор для быстрой диагностики кабелей в структурированных системах связи. Удобен для монтажников и техников, которые работают с Ethernet, телефонными линиями, видеокамерами и USB-устройствами. Артикул wh3468 обеспечивает надежную работу в условиях частых перемещений.

Назначение и область применения

Тестер для витой пары 4в1 RJ45/RJ11/BNC/USB с элементом питания ITK предназначен для проверки целостности и правильности соединений в кабелях различных типов. Подходит для диагностики сетевых кабелей Cat5e/Cat6, телефонных линий (RJ11), коаксиальных кабелей BNC и USB-шнуров. Применяется при монтаже, обслуживании и ремонте структурированных кабельных систем (СКС), в офисах, на объектах безопасности, в телекоммуникационных шкафах и на стройплощадках.

Технические характеристики

• Тип изделия: кабельный тестер
• Индикация: акустическая - звуковой сигнал определяет наличие сигнала и ошибки
• Тип привода: электромагнитный - работает за счет внутреннего генератора импульсов, не требует внешней зарядки
• Питание: встроенный элемент питания (не указана модель, замена возможна по аналогии)
• Срок службы: до 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Устройство совместимо с любыми кабелями, имеющими разъемы RJ45, RJ11, BNC или USB. Для работы достаточно подключить один конец кабеля к тестеру, второй - к соответствующему порту на удаленном конце. Акустический сигнал покажет, есть ли связь между точками. Нет необходимости в подключении к компьютеру или другому устройству - работа автономная.

Безопасность и стандарты

Тестер для витой пары 4в1 RJ45/RJ11/BNC/USB с элементом питания ITK не имеет сертификатов по электробезопасности высокого напряжения. Не предназначен для проверки силовых кабелей или кабелей с напряжением выше 50 В. Использование вне допустимых пределов может повредить устройство или вызвать опасность.

Преимущества

• Четыре типа разъемов в одном корпусе - не нужно носить несколько приборов
• Звуковая индикация позволяет работать без визуального контроля экрана - удобно в темноте или при занятых руках
• Автономная работа - не требуется батарейка или зарядка, питание встроено
• Высокая долговечность - срок службы 10 лет снижает затраты на замену оборудования

Ограничения применения

• Не поддерживает анализ скорости передачи данных или качество сигнала - только проверка физической целостности
• Не выявляет помехи, экранирование или уровень затухания - для этого нужны профессиональные аналитические приборы
• Работает только с пассивными кабелями - нельзя использовать для активного оборудования (роутеров, коммутаторов)
• Не рассчитан на использование в средах с повышенной влажностью или температурой ниже -10C и выше +50C

Примеры использования

• Проверка новой установки LAN-кабеля в офисе: убедитесь, что все 8 жил в RJ45 подключены правильно
• Поиск обрыва в телефонной линии RJ11 в домашней сети
• Проверка коаксиального кабеля BNC камеры наблюдения перед запуском системы
• Тестирование USB-удлинителя на предмет обрыва контактов D+ / D-

Практические советы

• Перед использованием убедитесь, что кабель отключен от всех активных устройств - иначе результат будет некорректным
• Если звук прерывистый - возможно, плохой контакт в разъеме; попробуйте слегка повернуть вилку
• При длительном хранении извлеките элемент питания, чтобы избежать протекания и повреждения платы
• Для точной диагностики используйте тестер вместе с кабельным пробником - он покажет порядок жил, а этот прибор - факт наличия связи
• Посадочные размеры разъемов стандартизированы - не используйте насильственные усилия при подключении
