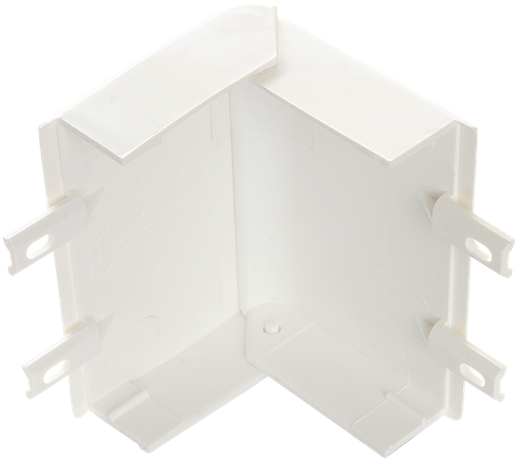

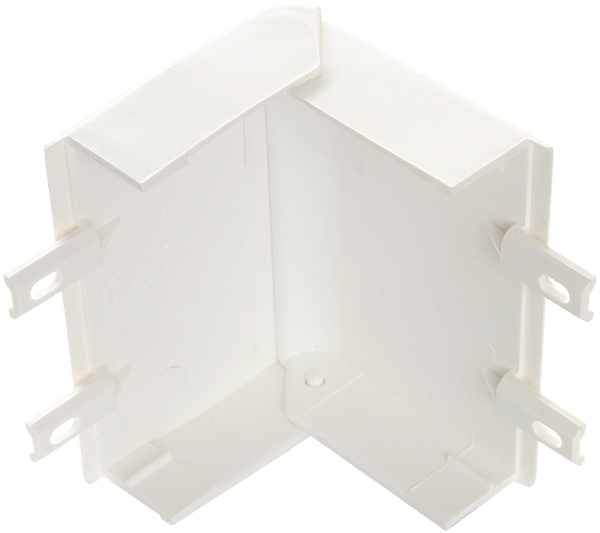

Угол внешний изменяемый для кабель-канала 60х16 | 060004S SPL

Угол внешний изменяемый для кабель-канала 60х16 от SPL серии PROF - это элемент для плавного соединения кабельных каналов под переменным углом, обеспечивающий аккуратный монтаж проводки в сложных узлах. Материал из ПВХ без галогенов делает его безопасным для внутренней электромонтажной сети.

Назначение и область применения

Угол внешний изменяемый для кабель-канала 60х16 используется для перехода между двумя участками кабель-канала под углом от 60 до 120 градусов. Применяется там, где требуется гибкая адаптация трассы - например, вокруг колонн, перегородок или в местах изменения направления проводки. Подходит для монтажа в помещениях с высокой плотностью коммуникаций: офисах, производственных цехах, жилых зданиях. Также выполняет декоративную функцию, скрывая стыки и обеспечивая эстетичный вид.

Технические характеристики

• Материал: поливинилхлорид (ПВХ) - прочный, устойчивый к механическим воздействиям и химически инертный
• Галогены: отсутствуют - материал не выделяет токсичных веществ при нагреве, соответствует требованиям пожарной безопасности
• Цвет: чисто-белый (RAL 9016) - совместим с большинством белых кабель-каналов и интерьерными решениями
• Исполнение: формованный (отлитый в форму) - однородная структура без сварных швов, повышает долговечность
• Размер канала: 60×16 мм - точно соответствует стандартному профилю кабель-канала этого же размера
• Угол регулировки: 60–120° - позволяет настраивать угол соединения без замены детали
• Поверхность: необработанная - матовая, без антистатического или противоскользящего покрытия

Совместимость и монтаж

Угол внешний изменяемый для кабель-канала 60х16 совместим с любыми кабель-каналами SPL PROFF 60×16 и аналогичными моделями других производителей с теми же габаритами. Устанавливается путём защёлкивания на боковые стенки канала - фиксация происходит за счёт гибкости ПВХ и точного соответствия формы. Для надёжности рекомендуется дополнительно закрепить саморезами через предварительно просверленные отверстия в основании угла, особенно при нагрузках на провода или вибрациях. Не требует специальных инструментов - достаточно плоскогубцев для легкой корректировки угла перед установкой.

Безопасность и стандарты

Материал ПВХ без галогенов снижает риск образования ядовитых газов при возгорании, что важно для помещений с постоянным пребыванием людей. Соответствует общим требованиям к электроустановкам в соответствии с ГОСТ Р 50571 и нормами пожарной безопасности для внутренних систем. Не поддерживает горение - самозатухающий материал.

Преимущества

• Регулируемый угол - один элемент заменяет несколько фиксированных углов, экономя запасы и время на сборке
• Высокая точность формования - минимальный люфт при соединении, исключает щели и деформацию
• Лёгкий вес - удобен для работы на высоте и в труднодоступных местах
• Стойкость к влаге и бытовым химикатам - подходит для влажных помещений (коридоры, кухни, санузлы)
• Эстетика - белый цвет не выделяется, маскирует проводку в светлых интерьерах

Ограничения применения

Не предназначена для наружной эксплуатации - ПВХ теряет пластичность при минусовых температурах ниже –15C и становится хрупким. Не использовать в условиях прямого UV-излучения (например, на фасадах) - материал со временем желтеет и стареет. Не рассчитана на механические удары или значительные динамические нагрузки - не применяется в зонах с частыми вибрациями оборудования без дополнительной фиксации. Не подходит для силовых кабелей выше 1000 В - только для слаботочных и осветительных сетей.

Примеры использования

• Обход колонны в офисном помещении - кабель-канал меняет направление на 90° с помощью одного угла
• Монтаж вдоль потолочного плинтуса с изгибом - угол подстраивается под реальный угол стены и потолка
• Соединение двух рядов кабель-каналов в распределительном щите - обеспечивает компактный и аккуратный выход проводов
• Декорирование стыка между стеной и нишей в квартире - скрывает провода без необходимости штробления

Практические советы

• Перед установкой проверьте, чтобы внутренние стороны кабель-канала были чистыми - грязь мешает плотному защёлкиванию
• При настройке угла используйте линейку или транспортир - точность +-5° важна для равномерного распределения нагрузки на провода
• Если угол будет находиться в месте с возможным контактом с металлическими поверхностями - убедитесь, что он не создаёт контакт с токоведущими частями
• Для длительной службы избегайте перегрузки канала - максимальная заполненность - 40% сечения, иначе угол может деформироваться
• Артикул 060004s - сохраняйте этот номер при заказе запасных элементов; он гарантирует точное соответствие оригинальному исполнению SPL PROFF
