Уголки крепежные для цоколя 1 комплект - 2 уголка | R5NSTFP100 DKC ДКС

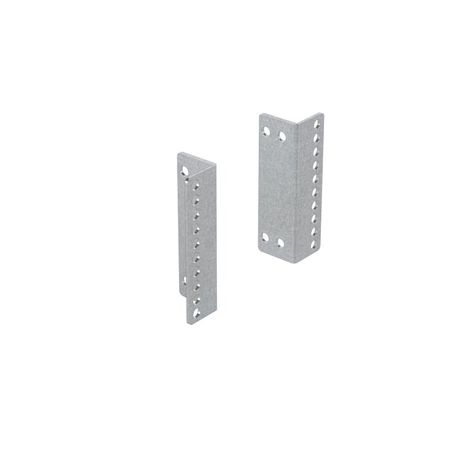

Уголок крепежный для цоколя комплект 2 штуки от DKC (ДКС), артикул r5nstfp100, предназначен для фиксации DIN-реек и кабельных зажимов на нижней части корпусов серии CQE и CQE N. Комплект из двух элементов обеспечивает устойчивую установку в условиях ограниченного пространства.

Назначение и область применения

Уголок крепежный для цоколя комплект 2 штуки используется для монтажа DIN-реек, направляющих и кабельных зажимов в цокольной части корпусов. Применяется там, где требуется жесткая фиксация оборудования под дном корпуса - например, при сборке распределительных щитов, автоматических систем управления или промышленных панелей. Подходит для корпусов серий CQE и CQE N.

Технические характеристики

• Материал: оцинкованная сталь - устойчива к коррозии и механическим нагрузкам
• Количество в комплекте: 2 штуки
• Совместим с панелями цоколя R5NFP высотой 100 мм и 200 мм
• Поддерживает крепление реек: R5NSBP, R5NCSBP, R5NSFP
• Артикул: r5nstfp100
• Производитель: DKC (ДКС), серия RAM block

Совместимость и монтаж

Уголок крепежный для цоколя комплект 2 штуки устанавливается на нижнюю кромку цокольной панели R5NFP. Крепится саморезами через предварительно просверленные отверстия. Для правильной установки необходимо использовать соответствующие DIN-рейки R5NSBP, R5NCSBP или R5NSFP - они точно совпадают по габаритам и точкам крепления. Монтаж выполняется до установки внутреннего оборудования, чтобы избежать перегрузки конструкции.

Преимущества

• Высокая прочность за счет оцинкованной стали - выдерживает длительную эксплуатацию даже в сырых средах
• Стандартные размеры гарантируют точную посадку на панели R5NFP без доработок
• Комплект из двух уголков позволяет равномерно распределить нагрузку между двумя сторонами корпуса
• Не требует специальных инструментов - монтируется обычными отвертками и сверлами

Ограничения применения

• Не предназначена для крепления тяжелых устройств массой более 10 кг - рекомендовано использовать дополнительные опоры
• Не совместима с цоколями других серий, кроме R5NFP (например, R4NFP или R6NFP)
• Не подходит для внешних установок без защиты от прямого воздействия осадков - материал устойчив к коррозии, но не герметичен

Примеры использования

• Фиксация DIN-реек с автоматическими выключателями под дном щита в промышленном оборудовании
• Установка кабельных зажимов на нижней части корпуса частотного преобразователя
• Монтаж направляющих для проводов в панелях управления станков с использованием рамы R5NFP 100 мм

Практические советы

• Перед монтажом проверьте, что высота вашего цоколя - именно 100 мм или 200 мм; другие значения не подходят
• Используйте саморезы M3–M4 с плоской головкой - они не будут выпирать и мешать укладке кабелей
• Если корпус установлен вертикально, убедитесь, что уголки закреплены с обоих боков - это исключает деформацию при вибрациях
• Уголок крепежный для цоколя комплект 2 штуки от DKC (ДКС) лучше применять в паре с оригинальными рейками R5NSBP - так достигается максимальная надежность соединения
