Универсальная установочная коробка для заливки в бетон,90х71,h110 | 59393U DKC ДКС

Универсальная установочная коробка для заливки в бетон DKC (ДКС) артикул 59393u предназначена для скрытой установки в бетонных конструкциях, обеспечивая надёжное место для монтажа электрооборудования и распределения проводов внутри стен или фундаментов.

Назначение и область применения

Эта коробка используется для создания точек подключения и распределения электрических цепей в бетонных конструкциях - например, в стенах, перекрытиях, фундаментах зданий. Подходит для монтажа одиночных устройств: розеток, выключателей, терморегуляторов, датчиков. Коробка рассчитана на заливку в бетон, что делает её идеальной для капитального строительства, где требуется скрытая проводка без последующего штробления.

Технические характеристики

• Габариты: 90×71×110 мм (ширина × высота × глубина)
• Материал корпуса: полипропилен - устойчив к механическим нагрузкам и химическим воздействиям
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Количество вводов: 4 отверстия по 20 мм для гофрированных труб Ø25 мм; 2 отверстия по 25 мм для соединения между коробками
• Крышка: непрозрачная, фиксируется защёлками
• Температурный режим эксплуатации: от –25 C до +100 C
• Количество модулей: 2 (возможно установить одно устройство шириной до двух модулей)
• Цвет: синий

Совместимость и монтаж

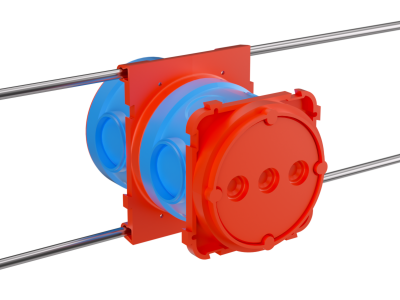

Коробка DKC Octopus 59393u совместима с гофрированными трубами диаметром 25 мм, которые легко вставляются в предварительно подготовленные отверстия. Для сборки нескольких коробок друг с другом используются два крупных ввода Ø25 мм - они позволяют формировать цепочки из нескольких элементов без дополнительной фурнитуры. Крепление к арматуре осуществляется через специальные отверстия, куда продевается металлический пруток или проволока. Установка выполняется до заливки бетона, после чего коробка остаётся полностью запечённой в конструкции.

Безопасность и стандарты

Коробка соответствует требованиям к прочности и термостойкости для внутренних скрытых установок. IP20 гарантирует безопасность от случайного контакта с токоведущими частями, однако не предназначен для влажных сред или наружного применения. Не используйте в помещениях с повышенной влажностью (ванная, баня, подвалы без гидроизоляции).

Преимущества

• Высокая механическая прочность - выдерживает давление и вибрацию при уплотнении бетона
• Четыре ввода обеспечивают гибкую маршрутизацию кабелей
• Система стыковки позволяет создавать сложные схемы распределения без дополнительных переходников
• Полипропиленовый корпус не корродирует, не деформируется при температурных колебаниях
• Закрывающаяся защёлками крышка обеспечивает быстрый доступ при обслуживании

Ограничения применения

• Не применяйте в условиях постоянного контакта с водой - степень защиты IP20 не предусматривает влагозащищённость
• Не рекомендовано использование вне бетонных конструкций - не имеет креплений для поверхностного монтажа
• Подходит только для одного устройства на одну коробку - нельзя установить несколько отдельных модулей (например, двойную розетку и выключатель одновременно)
• Не подходит для установки в пеноблоки или гипсовые плиты - требует жёсткой опоры бетонной массы

Примеры использования

• Скрытая проводка в новостройках - установка розеток в стенах перед финишной отделкой
• Распределительные точки в фундаменте для освещения территории
• Места под термостаты и датчики в системах тёплого пола
• Объединение нескольких коробок в цепочку для распределения питания по этажам

Практические советы

• Перед заливкой проверьте, чтобы все вводы были закрыты временной пробкой - это предотвратит попадание бетона внутрь
• При использовании нескольких коробок в одной линии - начинайте монтаж с крайней, затем последовательно соединяйте остальные через отверстия Ø25 мм
• Убедитесь, что посадочные места под кабели не перегружены - максимальное количество проводов в одном вводе - 3–4 жилы сечением до 2,5 мм2
• При необходимости замены устройства - аккуратно выбейте часть бетона вокруг коробки, не повредите вводы
• Проверяйте посадочный диаметр гофры - он должен точно соответствовать Ø25 мм, иначе возможен протек бетона
