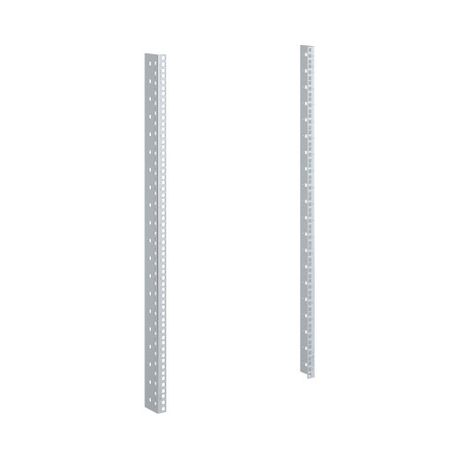

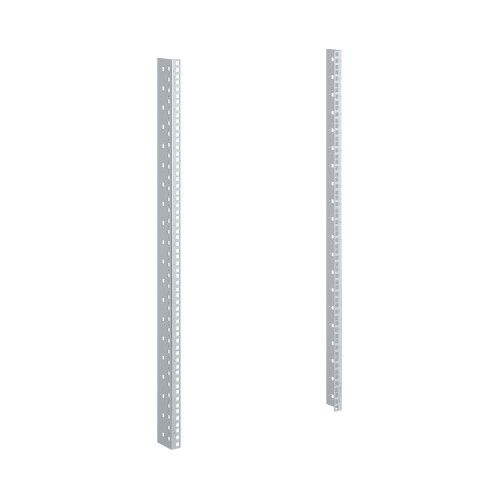

Вертикальные профили 19", 20U, "L", 2шт | R5VUG20L DKC ДКС

Вертикальный профиль 19 дюйм 20U L 2 шт от бренда DKC - это металлический элемент для сборки стоек 19 дюймов, предназначенный для фиксации серверного и сетевого оборудования. Профиль совместим с корпусами серий CQE и STI, обеспечивает точную установку устройств благодаря лазерной гравировке юнитов. Артикул r5vug20l указывает на комплект из двух профилей.

Назначение и область применения

Вертикальный профиль 19 дюйм 20U L 2 шт используется для монтажа оборудования в 19-дюймовых стойках. Подходит для установки серверов, коммутаторов, маршрутизаторов, UPS и других устройств стандарта 19 дюймов. Применяется в центрах обработки данных, телекоммуникационных узлах, офисных и промышленных помещениях. Профили устанавливаются внутри напольных корпусов серии CQE и навесных - серии STI.

Технические характеристики

• Размер: 19 дюймов - соответствует международному стандарту для IT-оборудования
• Высота: 20 U (юнитов) - позволяет разместить до 20 единиц оборудования по вертикали
• Форма: L-образная - обеспечивает жесткую опору и равномерное распределение нагрузки
• Материал: сталь с оцинкованным покрытием - защищает от коррозии, повышает долговечность
• Толщина стенки: 2 мм - достаточна для удерживания тяжелых устройств без деформации
• Юнитовая разметка: выполнена лазерной гравировкой - четко видна, не стирается со временем
• Комплектация: 2 шт. - один профиль для каждой стороны стойки
• Способ монтажа: винтовое крепление - надежное, позволяет регулировать положение
• Множественное закрепление: да - можно использовать несколько крепежных точек на одном профиле

Совместимость и монтаж

Производитель рекомендует использовать профиль исключительно с корпусами DKC серии CQE (напольные) и STI (навесные). Каждый профиль крепится к раме корпуса болтами через предварительно просверленные отверстия. Установка требует доступа внутрь стойки - профили монтируются параллельно друг другу, образуя направляющие для крепления оборудования. Для правильной установки важно соблюдать шаг юнитов: 44,45 мм между центрами отверстий. Монтаж выполняется после сборки основной рамы корпуса.

Безопасность и стандарты

Вертикальный профиль 19 дюйм 20U L 2 шт соответствует требованиям EIA-310-D и IEC 60297 для 19-дюймовых систем. Оцинкованное покрытие снижает риск электрохимической коррозии, что особенно важно в условиях повышенной влажности. Нагрузка на профиль не должна превышать допустимые значения, указанные в документации к корпусу - перегрузка может вызвать прогиб или деформацию.

Преимущества

• Лазерная гравировка юнитов - удобство при точном выставлении оборудования, даже в темноте
• L-образная форма - увеличивает жесткость и устойчивость к боковым усилиям
• Оцинкованная сталь - продлевает срок службы в агрессивных средах
• Комплект из двух профилей - сразу готов к установке, не требуется докупать недостающий элемент
• Поддержка множественного крепления - возможность фиксировать оборудование в нескольких точках для лучшей устойчивости

Ограничения применения

• Не предназначен для использования вне 19-дюймовых корпусов DKC - несовместим с другими брендами без адаптеров
• Не рассчитан на горизонтальное крепление - применяется только как вертикальная направляющая
• Не подходит для оборудования массой более 80 кг на один юнит - превышение нагрузки может привести к деформации
• Не следует применять в условиях постоянного воздействия открытого пламени или химически агрессивных жидкостей

Примеры использования

• Установка 19-дюймового сервера в напольной стойке CQE - профиль служит базой для крепления кронштейнов
• Монтаж коммутатора на 24 порта в навесной стойке STI - гравировка помогает точно расположить его на 1U
• Сборка телекоммуникационной стойки в помещении с высокой влажностью - оцинкование предотвращает ржавчину
• Интеграция ИБП и KVM-концентратора в одной стойке - профили позволяют размещать устройства с интервалом в 1–2 U

Практические советы

• Перед монтажом проверьте, чтобы все отверстия на профиле совпадали с отверстиями в раме корпуса - не используйте силу, если детали не подходят
• При использовании крепежа с самонарезными винтами - выбирайте винты длиной не более 8 мм, чтобы не задеть внутренние элементы корпуса
• Если оборудование имеет широкую базу (например, большие коммутаторы), используйте минимум три точки крепления на каждом профиле
• При замене старых профилей - сохраните оригинальные болты и гайки, так как резьба в корпусе может быть специфичной
• Артикул r5vug20l всегда означает два профиля - не путайте с одиночным элементом, который продается отдельно
