Вставка плавкая ПН2-250-80А-У3 | 110886 КЭАЗ

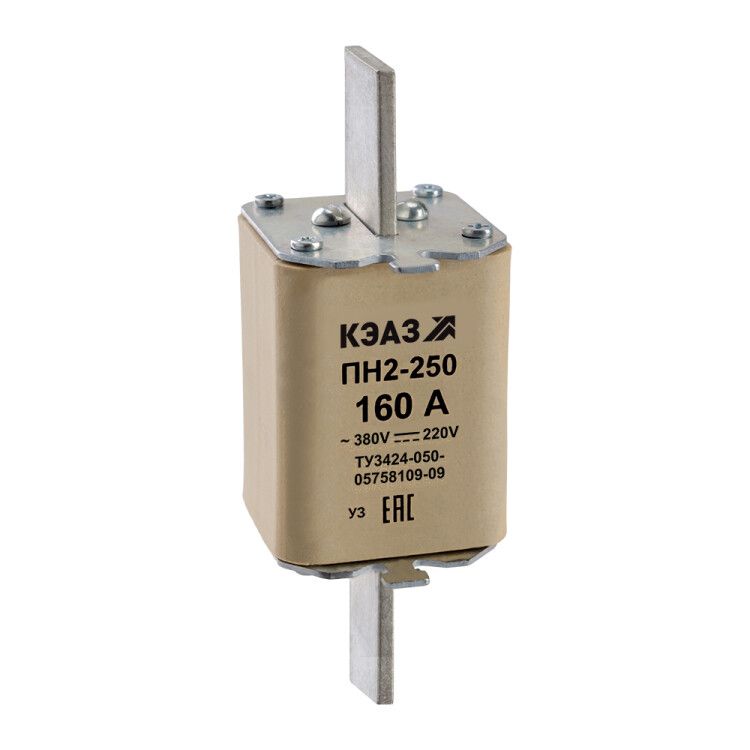

Вставка плавкая ПН2-250-80А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей переменного и постоянного тока. Применяется в аппаратах с номинальным током до 80 А, обеспечивает надёжную отсечку токов короткого замыкания до 100 кА. Артикул 110886 соответствует серии ПН2 и стандартизированному исполнению У3.

Назначение и область применения

Вставка плавкая ПН2-250-80А-У3 предназначена для защиты электрических цепей от перегрузок и коротких замыканий. Относится к категории gL/gG - то есть работает как в защите кабелей, так и в защите оборудования. Подходит для установки в выключатели, контакторы, коммутационные аппараты и распределительные щиты. Область применения - промышленные силовые системы: станки, конвейеры, насосы, компрессоры, системы автоматизации.

Технические характеристики

• Номинальный ток: 80 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 380 В - максимальное рабочее напряжение переменного тока
• Отключающая способность: 100 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Тип напряжения: AC/DC - совместима с цепями переменного и постоянного тока
• Частота: 50/60 Гц - оптимизирована для сетей России и стран СНГ
• Количество полюсов: 1 - одноканальная защита одного провода
• Габарит предохранителя: 250 А - физически совместима с гнездами, рассчитанными на предохранители до 250 А
• Климатическое исполнение: У3 - работает при температуре от -60 до +40 C, устойчива к влажности и перепадам температур в условиях умеренного климата
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или герметичный блок
• Мощностные потери: 12,5 Вт - энергия, теряемая при прохождении номинального тока; влияет на нагрев в аппаратах
• Тип изделия: плавкая вставка - не самостоятельный прибор, монтируется в держатель
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009
• Код в реестре РЭП: РЭ-2495/20

Совместимость и монтаж

Вставка ПН2-250-80А-У3 имеет втычное исполнение и предназначена для монтажа на аппарат - то есть устанавливается в специальные держатели (патроны) предохранителей, которые уже закреплены в оборудовании. Совместима с держателями, рассчитанными на габарит 250 А. Не устанавливается вручную в шины или клеммы - требуется обязательное использование подходящего патрона. Монтаж выполняется при отключенном питании. Для замены - извлекается пассатижами или специальным инструментом, не прилагая усилий, чтобы не повредить контактные площадки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Сертифицирована в реестре РЭП под номером РЭ-2495/20. Несмотря на высокую отключающую способность (100 кА), степень защиты IP00 требует обязательной установки внутри корпуса или защитного кожуха. Сама вставка не защищает от прикосновений - работа с ней возможна только после отключения питания и проверки отсутствия напряжения.

Преимущества

• Высокая отключающая способность - надёжно прерывает даже самые большие токи КЗ
• Широкий диапазон рабочих температур - подходит для холодных складов, уличных щитов, производственных зон с суровым климатом
• Поддержка AC/DC - универсальность для систем с преобразователями частоты, сварочными установками, батарейными массивами
• Совместимость со стандартными держателями ПН2 - легко заменяется на аналогичные элементы
• Производство КЭАЗ - известный российский производитель с контролируемой технологией изготовления

Ограничения применения

• Не применяется вне держателя - IP00 исключает открытую установку
• Не предназначен для защиты слаботочных цепей - только силовые нагрузки выше 10 А
• Не рекомендован для частых срабатываний - многократные отключения снижают срок службы и увеличивают риск отказа
• Не используется в взрывоопасных средах - отсутствие взрывозащиты и герметизации
• Не подлежит восстановлению - после срабатывания заменяется полностью

Примеры использования

• Защита двигателя 30 кВт в промышленном станке с частотным преобразователем
• Фазовая защита в распределительном щите на заводе с DC-цепями (например, зарядные станции)
• Комплектация пускателей ПМЛ, ПМА, ПМЕ от КЭАЗ
• Щиты управления конвейерными линиями в пищевой промышленности
• Цепи освещения и нагрева в холодильных камерах при низких температурах

Практические советы

• Перед заменой всегда проверяйте соответствие номинального тока - нельзя ставить вставку на меньший ток, чем требуется, и опасно использовать большую - это лишает защиту
• Обращайте внимание на посадочные размеры: габарит 250 А означает, что вставка должна входить в патрон именно этой группы - не путать с 100 А или 63 А
• При использовании в условиях низких температур (-40…-60 C) убедитесь, что сам держатель и корпус не хрупнут
• При монтаже не затягивайте контакты слишком сильно - это деформирует металлические части вставки и вызывает перегрев
• Храните запасные вставки в сухом месте - влага может вызвать окисление контактов
• При срабатывании проверьте причину - часто проблема не в вставке, а в перегрузке или КЗ в цепи
