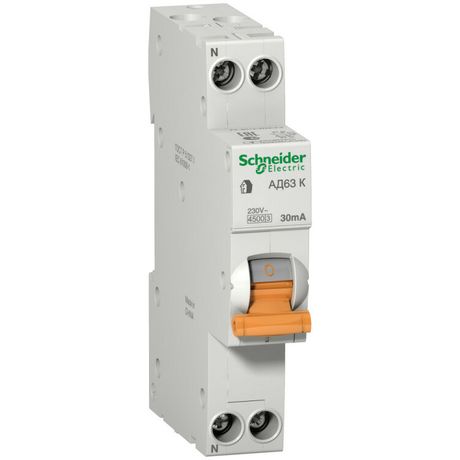

Выключатель автоматический дифференциального тока АД63 К 1п+N 25А C 30мА тип AC (1 мод) | 12524 Schneider Electric APC

Автоматический выключатель дифференциального тока АД63 К 1п+N 25А C 30мА тип AC 4.5кА 1 мод от Schneider Electric предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых сетях. Этот аппарат сочетает функции обычного автомата и УЗО, обеспечивая надежную защиту в условиях повышенной опасности.

Назначение и область применения

АД63 К 1п+N 25А C 30мА тип AC 4.5кА 1 мод используется в бытовых электросетях переменного тока для защиты от:

• поражения электрическим током при прямом или косвенном прикосновении;
• утечек тока, которые могут вызвать перегрев и возгорание изоляции;
• коротких замыканий и перегрузок за счет встроенной тепломагнитной защиты.

Подходит для установки в распределительных щитках жилых домов, квартир, офисов и других объектов с однофазным питанием 230 В. Применяется в цепях освещения, розеток, бытовой техники.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения автомат отключится, чтобы защитить человека.
• Тип дифференциального тока: AC - реагирует только на переменные утечки тока (типичны для бытовых приборов).
• Номинальное напряжение: 230 В - рассчитан на стандартную бытовую сеть.
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (например, двигатели, компрессоры).
• Номинальное напряжение изоляции: 400 В - гарантирует безопасную работу при колебаниях напряжения до этого уровня.
• Поперечное сечение провода: 1–16 мм2 - позволяет подключать медные провода стандартного сечения для бытовых цепей.
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита.
• Класс токоограничения: 3 - обеспечивает минимальное время отключения при КЗ, снижая термическую нагрузку на проводку.
• Рабочая температура: от –25C до +55C - допустимый диапазон для установки в неотапливаемых помещениях (например, подъездные щиты).
• Ширина: 1 модуль DIN (18 мм) - экономично занимает место в щите.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.

Совместимость и монтаж

АД63 К 1п+N 25А C 30мА тип AC 4.5кА 1 мод монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через зажимы для проводов сечением 1–16 мм2. Обязательно соблюдать полярность: вход фазы и нуля - сверху, выход - снизу. Ноль обязательно должен проходить через аппарат - он отключается вместе с фазой. Устройство совместимо со всеми изделиями серии Домовой Schneider Electric и другими устройствами, соответствующими ГОСТ Р 51327.1.

Безопасность и стандарты

АД63 К 1п+N 25А C 30мА тип AC 4.5кА 1 мод сертифицирован по требованиям:

• ТР ТС 004/2011 (безопасность низковольтного оборудования);
• ТР ТС 020/2011 (электромагнитная совместимость);
• ГОСТ Р 51327.1-2010 (эквивалент МЭК 61009-1-2006).

Соответствие этим нормам гарантирует соответствие европейским и российским требованиям безопасности. Устройство имеет класс перенапряжения III - предназначено для установки в местах с возможными скачками напряжения (например, на вводе в квартиру).

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите и упрощает монтаж.
• Отключение незащищенной нейтрали - исключает риск остаться под напряжением после срабатывания.
• Кнопка “Тест” - позволяет ежемесячно проверять работоспособность устройства без специнструментов.
• Класс токоограничения 3 - минимизирует повреждения проводки при аварии.
• Серия Домовой Schneider Electric - известная надежность и долгий срок службы в бытовых условиях.

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током (AC).
• Не защищает от утечек постоянного тока (DC) - не подходит для систем с солнечными панелями или ИБП без дополнительной защиты.
• IP20 - нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной защиты в герметичном боксе.
• Не рекомендуется использовать вместо основного вводного автомата - лучше применять как групповое устройство после главного рубильника.

Примеры использования

• Защита группы розеток в кухне - где используются мощные приборы (стиральная машина, микроволновка).
• Щиток в квартире - для отдельной линии детской комнаты или ванной.
• Осветительные цепи в подъезде - предотвращает возгорание при пробое изоляции.
• Цепи питания холодильника, кондиционера - где возможны длительные пусковые токи (характеристика C идеальна).

Практические советы

• Выбирая АД63 К 1п+N 25А C 30мА тип AC 4.5кА 1 мод, убедитесь, что глубина щита достаточна - требуется минимум 44 мм свободного места.
• Проверяйте состояние контактов и кнопки “Тест” хотя бы один раз в месяц - особенно перед сезоном повышенной нагрузки.
• Не используйте этот аппарат для защиты цепей с высоким уровнем помех (частотные преобразователи, LED-драйверы) - возможны ложные срабатывания.
• При замене старого УЗО на новый - всегда проверяйте, что ноль подключен именно через него, а не обходной перемычкой.
• Для больших домов с несколькими этажами - целесообразно использовать несколько таких устройств по группам, а не один на весь дом.
