Выключатель автоматический NXM-160H/3Р 160A 50кА (R) | 844323 CHINT

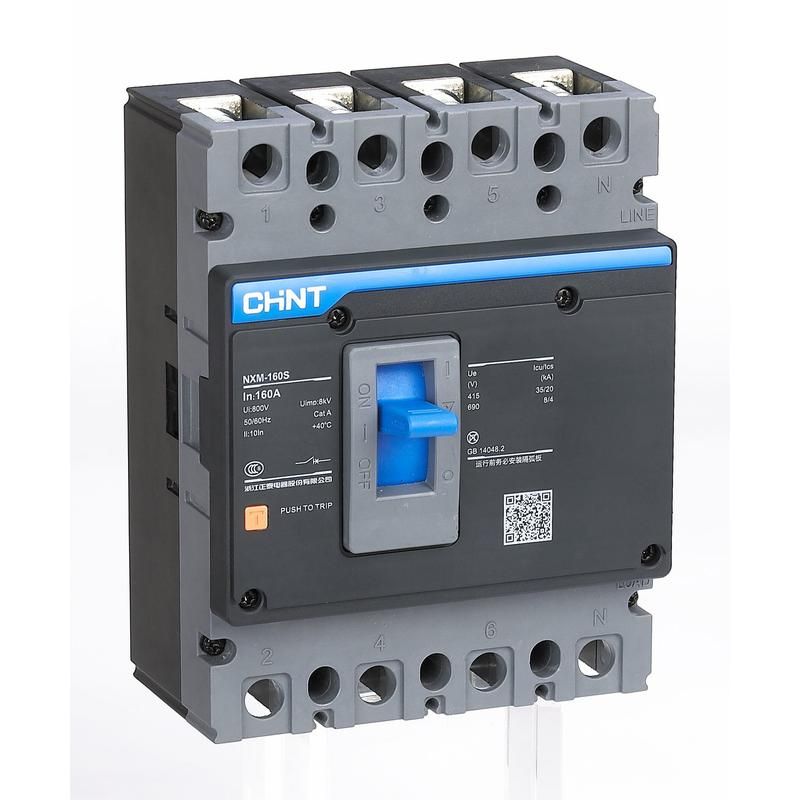

Автоматический выключатель NXM-160H/3P (R) от CHINT - трёхполюсное устройство в литом корпусе с номинальным током 160 А и отключающей способностью 50 кА. Применяется в распределительных щитах для защиты электрооборудования от перегрузок и коротких замыканий.

Назначение и область применения

NXM-160H/3P (R) предназначен для защиты электрических цепей в промышленных и коммерческих объектах. Используется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Обеспечивает надёжную защиту от перегрузки, короткого замыкания и пониженного напряжения. Подходит для питания силового оборудования, таких как насосы, компрессоры, конвейеры и другие установки с высокими пусковыми токами.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая трёхфазные системы с высокой мощностью.
• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при токе короткого замыкания до 50 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Диапазон настройки защиты от перегрузки: 160 А - защита от перегрузки жестко задана и не регулируется; срабатывает при длительном превышении 160 А.
• Диапазон регулировки срабатывания КЗ: 1920 А - мгновенное срабатывание при токе короткого замыкания от 1920 А (12×Iн).
• Степень защиты: IP30 - защищён от доступа к опасным частям инструментами и частицами больше 2,5 мм, но не герметичен.
• Конструктивное исполнение: встроенное - устанавливается внутрь шкафа, без внешней рамки.
• Моторный привод: да - позволяет дистанционно включать и отключать выключатель через электропривод (не требует ручного воздействия).

Совместимость и монтаж

NXM-160H/3P (R) совместим со стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется в закрытых распределительных щитах. Для подключения используются болтовые зажимы - рекомендуется момент затяжки 10–12 Нм. Моторный привод подключается отдельной проводкой 24 В постоянного или переменного тока (по спецификации производителя). Учитывайте габариты устройства: он занимает 3 модуля (54 мм) по ширине. Не допускается установка в условиях повышенной влажности или открытых площадках из-за степени защиты IP30.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Произведён в соответствии с требованиями безопасности для промышленного оборудования. Литой корпус исключает риск возгорания и механического повреждения. Автоматическое отключение предотвращает выход из строя подключённого оборудования при аварийных режимах.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для систем с большими токами КЗ, типичных для крупных предприятий.
• Фиксированная защита от перегрузки на 160 А - снижает вероятность некорректной настройки.
• Встроенный моторный привод - обеспечивает возможность удалённого управления, что удобно для автоматизации и АВР.
• Литой корпус - прочный, долговечный, устойчивый к вибрациям и химическим воздействиям внутри щита.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP30 не защищает от воды и пыли.
• Защита от перегрузки не регулируется - нельзя адаптировать порог срабатывания под нагрузку ниже 160 А.
• Требует наличия свободного места в щите для моторного привода и проводки - увеличенные габариты по сравнению с базовыми моделями.
• Не подходит для бытового использования - слишком высокие токовые параметры и сложность обслуживания.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха.
• Защита питающего кабеля для группы насосных станций в системе водоснабжения.
• Элемент АВР в системе бесперебойного питания серверной.
• Распределительный автомат для конвейерной линии с двигателями суммарной мощностью до 110 кВт.

Практические советы

• Перед установкой проверьте соответствие номинала сети (690 В) и тока нагрузки (не более 160 А).
• Из-за отсутствия регулировки перегрузки - выбирайте этот выключатель только тогда, когда ваша нагрузка близка к 160 А.
• Подключение моторного привода выполняйте после отключения питания - используйте блокировку по энергонезависимому замку.
• При использовании в АВР убедитесь, что система управления приводом имеет достаточную мощность и надёжную связь с контроллером.
• Регулярно осматривайте контакты и зажимы - при больших токах возможен нагрев, особенно при плохом контакте.
