Выключатель автоматический NM8N-6300H TM 3P 500А 100кА с рег. термомаг. расцепителем (R) | 269281 CHINT

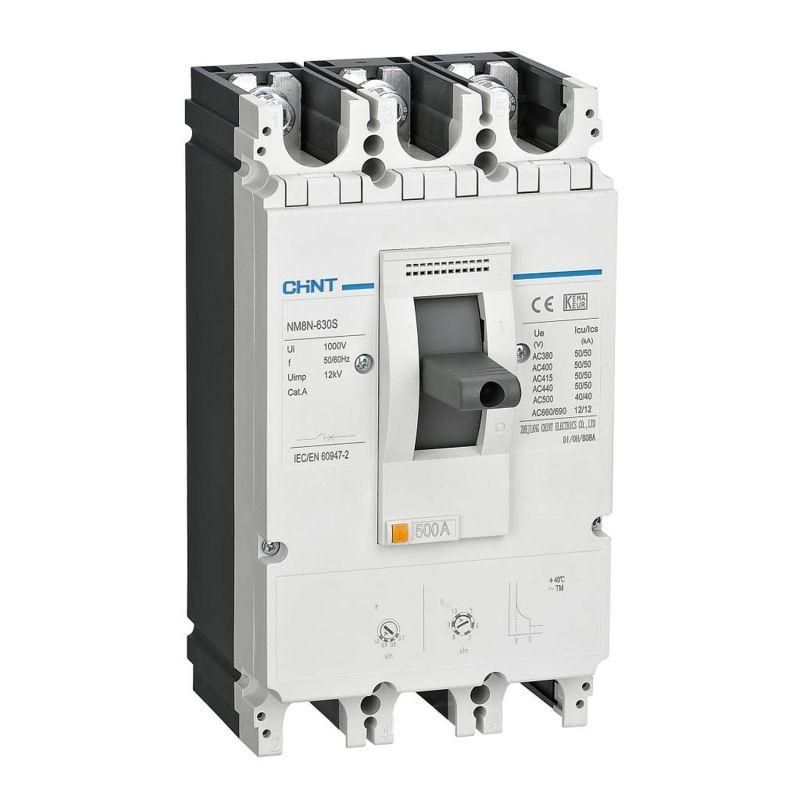

Автоматический выключатель NM8N-630H/NM8N-6300H TM 400А/500А 100кА с регулируемым термомагнитным расцепителем (R) от CHINT предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Его высокая отключающая способность и настраиваемые пороги защиты делают этот аппарат надёжным решением для промышленных объектов, где важна точная адаптация под нагрузку.

Назначение и область применения

Этот трёхполюсный автоматический выключатель используется для защиты распределительных сетей, силовых шин, крупных электродвигателей и другого оборудования, работающего при напряжении до 690 В переменного тока или 1000 В постоянного тока. Подходит для установки в щитах управления, на входе в производственные линии, у станков, насосных групп и конвейеров. Особенно эффективен там, где требуется гибкая настройка защиты - например, при нечастых пусках двигателей с высокими пусковыми токами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Диапазон настройки защиты от перегрузки: 350–500 А - позволяет точно подстроить порог срабатывания под реальную рабочую нагрузку
• Диапазон регулировки защиты от КЗ: 2500–5000 А - защищает от импульсных токов короткого замыкания, характерных для больших систем
• Отключающая способность: 100 кА - способен безопасно прервать максимальный ток аварии в сложных распределительных сетях
• Номинальное напряжение: 690 В AC / 1000 В DC
• Степень защиты IP40: предохраняет от контакта с внутренними деталями и попадания твердых частиц размером более 1 мм; не защищён от воды
• Тип корпуса: литой, прочный и герметичный, рассчитан на длительную работу в условиях производства

Совместимость и монтаж

Установка возможна как вертикально, так и горизонтально. Выключатель NM8N-630H/NM8N-6300H TM 400А/500А 100кА поддерживает нижнее подключение силовых проводов - удобно при компактной сборке щитов. Для подключения используются болтовые зажимы, совместимые с медными жилами соответствующего сечения. Монтаж требует соблюдения норм DIN EN 61439. Убедитесь, что расстояние между аппаратами и другими элементами в щите соответствует требованиям теплового режима - особенно при работе на пределе номинала.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из самозатухающих материалов, исключающих распространение пламени. Наличие механической блокировки предотвращает случайное включение при обслуживании. Применение в системах с дифференциальной защитой возможно при использовании внешних модулей - сам выключатель не имеет встроенного дифзащитного устройства.

Преимущества

• Регулируемые параметры термомагнитного расцепителя позволяют минимизировать ложные срабатывания при пуске оборудования
• Высокая отключающая способность (100 кА) обеспечивает безопасность даже в сетях с большими источниками питания
• Литой корпус повышает долговечность и снижает риск повреждений при вибрациях и ударах
• Гибкий монтаж (верхнее/нижнее подключение, любая ориентация) упрощает проектирование щитов
• Поддержка широкого диапазона токов (до 1600 А в серии) даёт возможность использовать один тип аппарата для различных задач

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Степень защиты IP40 не обеспечивает защиту от брызг и влаги - не применяйте в сырых помещениях без дополнительной оболочки
• Максимальный ток настройки защиты от перегрузки - 500 А; для нагрузок выше этого значения нужен другой аппарат (например, NM8N-800)
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока требуется установка отдельного УЗО
• Не рекомендован для частых операций включения/выключения - оптимален для основной защиты, а не для коммутационных задач

Примеры использования

• Защита главного ввода в цеховой распределительный щит с нагрузкой около 400 А
• Щит управления крупным прессом или компрессором с пуском под нагрузкой
• Входной автомат для системы кондиционирования на производстве
• Цепь питания насосной группы с высоким пусковым током

Практические советы

• Настройку тока срабатывания по перегрузке выполняйте в соответствии с фактической рабочей нагрузкой - не доводите до максимума (500 А), если ток потребления составляет 300–350 А
• Проверьте соответствие сечения кабеля и номинала автомата - для 400 А обычно требуется медный кабель сечением не менее 120–150 мм2
• При нижнем подключении используйте кабельные вводы с фиксаторами - это предотвратит перегрев и механическое напряжение на зажимах
• Перед первым включением проверьте положение рычага и наличие свободного хода - механизм должен перемещаться плавно
• Регулярно осматривайте контактные поверхности - окисление может вызвать нагрев и ложное срабатывание
• Для систем с несколькими автоматами одного типа (например, несколько NM8N-630H) сохраняйте единый порядок настройки - это упростит диагностику
