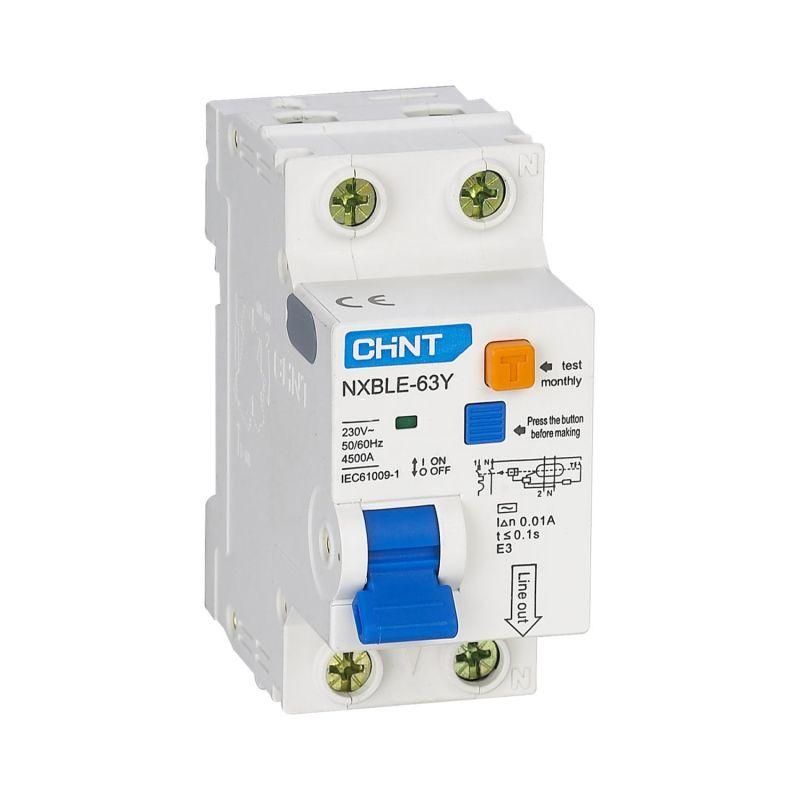

Выключатель автоматический дифференциального тока NXBLE-63Y 1P+N 40А 30mA электронный тип AС, х-ка С, 4,5kA (R) | 105546 CHINT

Товарные предложения:

Выключатель автоматический дифференциального тока 1п+N C 40А 30мА электрон. тип AC 4.5кА NXBLE-63Y (R) CHINT 105546

15.11.2024

2744 шт.

1 103,7 ₽

шт.

от 1 дня

Условия поставки выключателя автоматического дифференциального тока NXBLE-63Y 1P+N 40А 30mA электронного типа AС, х-ка С, 4,5kA (R) | 105546 CHINT

Купить 2744 шт. выключателя автоматических дифференциальных токов nxble-63y 1p+n 40а 30ma электронных типа aс, х-ка с, 4,5ka (r) | 105546 chint могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена выключателя автоматического дифференциального тока NXBLE-63Y 1P+N 40А 30mA электронного типа AС, х-ка С, 4,5kA (R) | 105546 CHINT зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

Выключатель автоматический дифференциального тока NXBLE-63Y 1P+N 40А 30mA электронный тип AС от производителя CHINT предназначен для защиты электрических установок от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в жилых, общественных и промышленных зданиях.

Основные характеристики и преимущества продукта:

Номинальный ток от 6 А до 63 А, что позволяет использовать выключатель в различных сетях.
Тип тока утечки - переменный, обеспечивает надежную защиту от утечки тока.
Номинальный ток утечки 30 мА, обеспечивает раннее обнаружение утечки тока и предотвращение возможных аварий.
Номинальное напряжение 230 В, подходит для большинства электрических установок.
Отключающая способность 4.5 кА по стандарту IEC 60947-2, обеспечивает надежную защиту от короткого замыкания.
Характеристика срабатывания C, обеспечивает баланс между защитой от короткого замыкания и надежной работы с нагрузками.
Модульная ширина 2 модуля, позволяет установить выключатель на DIN-рейку 35 мм.
Степень загрязнения 2, обеспечивает надежную работу в условиях повышенной пыли и влажности.
Номинальное импульсное выдерживаемое напряжение 4 кВ, обеспечивает защиту от перенапряжений.
Возможность отключения незащищенной нейтрали совместно с защищенным полюсом, обеспечивает дополнительную безопасность.
Простой монтаж на DIN-рейку 35 мм.
Окошко индикации положения главных контактов для удобного контроля работы выключателя.
Возможность дополнительного оснащения устройствами: вспомогательный контакт состояния, сигнальный контакт аварийного срабатывания, независимый расцепитель или расцепитель минимального/максимального напряжения.

Характеристики c описанием

Частота:

50/60 Гц

Частота – это параметр, определяющий количество циклов переменного тока в секунду, измеряемое в герцах (Гц). В контексте автоматических выключателей дифференциального тока (диффавтоматов) частота является критически важным параметром, так как от нее зависит корректная работа устройства в электрической сети. Неправильный выбор частоты может привести к некорректной работе или даже выходу из строя диффавтомата. 50/60 Гц – это стандартные значения частоты для большинства электрических сетей по всему миру. Диффавтоматы, рассчитанные на эти частоты, могут работать как в сетях с частотой 50 Гц, так и в сетях с частотой 60 Гц. Это обеспечивает их универсальность и возможность использования в различных регионах. При выборе диффавтомата с такой частотой важно убедиться, что он соответствует стандартам вашей локальной сети. 50 Гц – это стандартная частота для большинства европейских и азиатских электрических сетей. Диффавтоматы, рассчитанные на частоту 50 Гц, предназначены для использования в этих регионах. При замене или установке диффавтомата убедитесь, что он соответствует частоте вашей электрической сети для обеспечения его корректной работы.

Род тока:

Переменный ток (AC)

Род тока: Переменный (AC)

Номин. ток:

40 А

Номинальный ток (Номин. ток) — это максимальный ток, который автоматический выключатель дифференциального тока (диффавтомат) способен пропускать в нормальных условиях работы. Этот параметр определяет предельную нагрузку, которую может выдержать устройство без отключения. Правильный выбор номинального тока важен для обеспечения надежной защиты электрической сети от перегрузок и коротких замыканий. Номинальный ток 25 А означает, что диффавтомат рассчитан на пропускание тока до 25 ампер. Это значение подходит для защиты цепей с умеренной нагрузкой, таких как небольшие квартиры или офисы. При выборе диффавтомата с таким номиналом важно учитывать суммарную мощность подключенных устройств, чтобы избежать ложных срабатываний. Номинальный ток 16 А указывает на способность устройства пропускать ток до 16 ампер. Это значение часто используется для защиты отдельных бытовых приборов или небольших групп розеток. Рекомендуется использовать для цепей с умеренной нагрузкой, таких как освещение и бытовая техника средней мощности. Номинальный ток 32 А предназначен для более мощных цепей, таких как электроплиты, бойлеры или другие крупные бытовые приборы. Этот номинал обеспечивает надежную защиту при высоких нагрузках и подходит для цепей, где требуется значительная мощность. Номинальный ток 10 А подходит для цепей с низкой нагрузкой, таких как освещение или небольшие бытовые приборы. Этот номинал обеспечивает защиту от перегрузок и коротких замыканий в цепях с ограниченной мощностью. Номинальный ток 40 А используется для защиты цепей с высокой нагрузкой, таких как крупные бытовые приборы или небольшие производственные установки. Рекомендуется для цепей, где требуется значительная мощность и надежная защита. Номинальный ток 20 А подходит для защиты цепей средней мощности, таких как розеточные группы в жилых помещениях или офисах. Этот номинал обеспечивает надежную защиту при умеренных нагрузках и предотвращает перегрузки и короткие замыкания. Номинальный ток 6 А предназначен для цепей с очень низкой нагрузкой, таких как отдельные осветительные приборы или маломощные устройства. Этот номинал обеспечивает защиту от перегрузок и коротких замыканий в цепях с минимальной мощностью. Номинальный ток 63 А используется для защиты цепей с очень высокой нагрузкой, таких как крупные производственные установки или большие жилые комплексы. Этот номинал обеспечивает надежную защиту при экстремально высоких нагрузках и подходит для цепей, где требуется максимальная мощность. Номинальный ток 50 А предназначен для защиты цепей с высокой нагрузкой, таких как мощные электроприборы или крупные производственные установки. Рекомендуется для цепей, где требуется значительная мощность и надежная защита. Номинальный ток 13 А используется для цепей с умеренной нагрузкой, таких как бытовые приборы средней мощности или небольшие группы розеток. Этот номинал обеспечивает надежную защиту при умеренных нагрузках и предотвращает перегрузки и короткие замыкания.

Частота (Гц):

50/60 Гц

Частота (Гц) — это характеристика электрического тока, определяющая количество циклов переменного тока в секунду. В контексте автоматических выключателей дифференциального тока (диффавтоматов) частота является важным параметром, влияющим на совместимость устройства с электрической сетью и его корректную работу. 50 Гц — стандартная частота для большинства электрических сетей в Европе и многих других странах. Автоматические выключатели дифференциального тока, рассчитанные на 50 Гц, оптимально работают в этих условиях, обеспечивая надежную защиту от утечек тока и перегрузок. При выборе диффавтомата для использования в регионах с частотой 50 Гц рекомендуется убедиться в соответствии этого параметра для обеспечения стабильной работы устройства. 50/60 Гц — универсальный диапазон частот, позволяющий использовать автоматические выключатели дифференциального тока как в сетях с частотой 50 Гц, так и в сетях с частотой 60 Гц, которые распространены в Северной Америке и некоторых других регионах. Такие устройства обеспечивают гибкость и широкую совместимость, что особенно полезно для международных проектов и установок, где могут встречаться различные стандарты частоты. При выборе диффавтомата с диапазоном 50/60 Гц важно учитывать его универсальность и возможность применения в различных условиях.

Тип тока утечки:

AC (перемен.)

Тип тока утечки определяет, какой вид тока утечки может обнаружить и отключить автоматический выключатель дифференциального тока (диффавтомат). Это важный параметр, который влияет на безопасность эксплуатации электрических систем и устройств, защищая от поражения электрическим током и предотвращая пожары, вызванные утечками тока. Ток утечки типа AC (переменный) — это утечка переменного тока синусоидальной формы. Диффавтоматы, рассчитанные на этот тип тока утечки, подходят для стандартных бытовых и коммерческих электрических сетей, где утечки тока обычно имеют переменный характер. Рекомендуется использовать такие устройства в системах с простыми электрическими нагрузками, такими как освещение и розеточные группы, где возможные утечки тока будут переменными и синусоидальными. Ток утечки типа A — это утечка переменного тока синусоидальной формы и пульсирующего постоянного тока. Диффавтоматы, рассчитанные на этот тип тока утечки, подходят для более сложных электрических систем, включая те, где используются устройства с электронными компонентами, такие как компьютеры, стиральные машины и другое бытовое оборудование с импульсными источниками питания. Эти устройства обеспечивают более высокую степень защиты в условиях, когда возможны утечки тока не только переменного, но и пульсирующего постоянного тока.

Степень защиты IP:

IP20

Степень защиты IP (Ingress Protection) определяет уровень защиты автоматических выключателей дифференциального тока (диффавтоматов) от проникновения твёрдых предметов и воды. Это свойство критически важно для обеспечения надежной работы устройства в различных условиях окружающей среды. Степень защиты обозначается двумя цифрами: первая цифра указывает на уровень защиты от твердых предметов, вторая — от влаги. IP20: Первая цифра "2" обозначает защиту от проникновения твердых предметов размером более 12 мм, что предотвращает случайный контакт с внутренними частями устройства. Вторая цифра "0" указывает на отсутствие защиты от воды. Диффавтоматы с такой степенью защиты подходят для установки в сухих помещениях, где нет риска попадания воды. Рекомендуется использовать в жилых и офисных зданиях. IP2X: Первая цифра "2" также обозначает защиту от проникновения твердых предметов размером более 12 мм, что предотвращает случайный контакт с внутренними частями устройства. Вторая цифра "X" указывает на отсутствие спецификации по защите от воды. Это значение аналогично IP20, и такие диффавтоматы также подходят для использования в сухих помещениях. Рекомендуется для применения в стандартных условиях эксплуатации. IP40: Первая цифра "4" обозначает защиту от проникновения твердых предметов размером более 1 мм, что обеспечивает более высокий уровень защиты от пыли и мелких частиц. Вторая цифра "0" указывает на отсутствие защиты от воды. Диффавтоматы с такой степенью защиты подходят для установки в более загрязненных средах, но все же в сухих помещениях. Рекомендуется для промышленных объектов и мест с повышенным уровнем пыли.

Номин. ток утечки:

0.03 А

Номинальный ток утечки — это максимальное значение тока утечки, при котором автоматический выключатель дифференциального тока (диффавтомат) размыкает цепь для предотвращения поражения электрическим током и защиты от пожара. Этот параметр является ключевым при выборе устройства для обеспечения безопасности в электрических системах. 0.03 А — Данный номинальный ток утечки соответствует 30 мА и используется для защиты людей от поражения электрическим током в бытовых условиях. Рекомендуется для установки в жилых помещениях, ванных комнатах и других местах с повышенной влажностью. 0.1 А — Номинальный ток утечки 100 мА подходит для защиты от пожара и защиты оборудования. Рекомендуется для использования в промышленных и коммерческих объектах, где требуется более высокая чувствительность к утечкам тока. 0.3 А — Ток утечки 300 мА предназначен для защиты от пожаров и используется в основном для защиты электрических систем в промышленных условиях, где утечки тока могут быть более значительными. 0.01 А — Номинальный ток утечки 10 мА используется для защиты особо чувствительных к электрическим утечкам зон, таких как медицинские учреждения и лаборатории, где требуется максимальная безопасность. 1 А — Ток утечки 1 А применяется в специализированных промышленных условиях, где необходима защита от значительных утечек тока. Используется в крупных производственных установках. 300 А — Значение 300 А относится к высокомощным промышленным диффавтоматам, предназначенным для защиты от серьезных утечек в крупных электрических системах. Применяется в тяжелой промышленности и энергетических установках. 30 А — Номинальный ток утечки 30 А используется в промышленных и коммерческих системах для защиты от значительных утечек тока. Подходит для крупных электрических установок. 100 А — Значение 100 А применяется в крупных промышленных и коммерческих объектах для защиты от значительных утечек тока. Используется в условиях, требующих высокой мощности и надежности. 10 А — Номинальный ток утечки 10 А применяется в специализированных промышленных и коммерческих условиях, где требуется защита от значительных утечек тока. Подходит для средних и крупных электрических систем.

Номин. напряжение:

230 В

Номинальное напряжение (В) - это напряжение, на которое рассчитан автоматический выключатель дифференциального тока (диффавтомат) для корректной и безопасной работы. Оно определяет, при каком напряжении устройство будет функционировать в пределах своих технических характеристик, обеспечивая защиту от перегрузок и коротких замыканий. 230 В - Стандартное номинальное напряжение для большинства бытовых и коммерческих электрических систем в Европе. Диффавтоматы, рассчитанные на 230 В, обеспечивают надежную защиту в условиях стабильного напряжения сети. Рекомендуется для использования в стандартных однофазных сетях. 400 В - Номинальное напряжение, характерное для трехфазных электрических систем. Диффавтоматы с этим значением используются в промышленных и крупных коммерческих установках, где требуется защита трехфазного оборудования. При выборе такого устройства необходимо учитывать специфику нагрузки и тип сети. 415 В - Также предназначено для трехфазных систем, но с небольшим отклонением от стандартного значения 400 В. Такие диффавтоматы применяются в специфических промышленных условиях, где допустимы небольшие вариации номинального напряжения. Важно учитывать точные требования оборудования и сети при выборе. 240 В - Используется в некоторых странах и регионах, где стандартное напряжение сети составляет 240 В. Диффавтоматы с этим номинальным напряжением обеспечивают защиту в сетях с таким напряжением. Важно проверять соответствие местным стандартам и требованиям. 220 В - Номинальное напряжение, распространенное в странах СНГ и некоторых других регионах. Диффавтоматы, рассчитанные на 220 В, подходят для использования в однофазных сетях с соответствующим напряжением. Рекомендуется для бытовых и малых коммерческих установок. 220-230 В - Диапазон номинального напряжения, указывающий на возможность работы диффавтомата в сетях с напряжением от 220 до 230 В. Это позволяет устройству быть универсальным для использования в разных регионах с небольшими вариациями напряжения сети. Оптимально для обеспечения стабильной защиты в условиях колебаний напряжения. 230 В - Стандартное номинальное напряжение для большинства бытовых и коммерческих электрических систем в Европе. Диффавтоматы, рассчитанные на 230 В, обеспечивают надежную защиту в условиях стабильного напряжения сети. Рекомендуется для использования в стандартных однофазных сетях.

Тип по току утечки:

Переменный ток (AC)

Тип по току утечки указывает на природу и форму тока утечки, на который реагирует автоматический выключатель дифференциального тока (диффавтомат). Выбор правильного типа тока утечки обеспечивает надежную защиту от поражения электрическим током и предотвращает ложные срабатывания устройства. Переменный ток (AC) — диффавтомат реагирует только на синусоидальный переменный ток утечки. Это наиболее распространенный тип, подходящий для большинства бытовых и коммерческих установок. Рекомендуется для систем, где нет электронных устройств, создающих постоянные или пульсирующие токи утечки. A — диффавтомат реагирует на синусоидальный переменный ток и пульсирующий постоянный ток утечки. Этот тип подходит для систем с электронными устройствами, такими как компьютеры и бытовая техника с импульсными блоками питания. Обеспечивает более широкую защиту по сравнению с типом AC. F — диффавтомат реагирует на синусоидальный переменный ток, пульсирующий постоянный ток и высокочастотные компоненты утечки. Рекомендуется для систем с частотными преобразователями и другими устройствами, создающими высокочастотные токи утечки. Обеспечивает более надежную защиту в сложных условиях эксплуатации. AC/S — диффавтомат реагирует на синусоидальный переменный ток утечки с временной задержкой срабатывания. Этот тип используется в системах с высоким уровнем пусковых токов, таких как промышленные установки, где требуется предотвращение ложных срабатываний при кратковременных перегрузках.

Степень загрязнения:

Степень загрязнения — это классификация условий окружающей среды, в которых может эксплуатироваться автоматический выключатель дифференциального тока. Она определяет уровень загрязнений, которые могут присутствовать в воздухе и оседать на изоляционных частях устройства, влияя на его надежность и безопасность работы. Степень загрязнения 1 характеризуется отсутствием загрязнений или наличием только сухих, не проводящих электричество загрязнений. В таких условиях диффавтоматы могут эксплуатироваться без риска для их изоляционных свойств. Рекомендуется для использования в чистых и сухих помещениях, таких как офисы и жилые здания. Степень загрязнения 2 предполагает наличие только неконденсирующейся влажности и загрязнений, которые могут вызвать временное снижение изоляционных свойств. Это типично для большинства жилых и коммерческих помещений, где возможны небольшие загрязнения и влажность. В таких условиях необходимо периодически проверять состояние устройства и при необходимости проводить очистку. Степень загрязнения 3 включает загрязнения, которые могут вызвать снижение изоляционных свойств, включая конденсирующуюся влажность или значительное количество пыли. Это характерно для промышленных помещений, сельскохозяйственных объектов и других мест с повышенной загрязненностью. Для таких условий рекомендуется выбирать диффавтоматы с повышенной защитой и регулярно проводить техническое обслуживание.

Общ. количество полюсов:

Общее количество полюсов в автоматических выключателях дифференциального тока (диффавтоматах) указывает на количество электрических цепей, которые устройство может одновременно защищать. Это свойство важно для определения совместимости диффавтомата с конкретной электрической сетью и типом нагрузки, а также для обеспечения надежной защиты от перегрузок и коротких замыканий. Однополюсные диффавтоматы предназначены для защиты одной фазы. Они используются в однофазных электрических сетях, где требуется защита только одной линии. Такие устройства обычно применяются в бытовых условиях для защиты отдельных приборов или небольших групп розеток. Однополюсные диффавтоматы не обеспечивают защиту нейтрального проводника. Двухполюсные диффавтоматы защищают как фазный, так и нейтральный проводники. Они чаще всего применяются в однофазных электрических сетях, где требуется комплексная защита всей цепи. Двухполюсные устройства обеспечивают более надежную защиту, так как отключают сразу оба проводника при обнаружении неисправности. Трехполюсные диффавтоматы используются в трехфазных электрических сетях для защиты трех фазных проводников. Они подходят для промышленных и коммерческих применений, где требуется защита оборудования, работающего на трехфазном питании. Такие устройства не защищают нейтральный проводник, поэтому их применение ограничено сетями без необходимости защиты нейтрали. Четырехполюсные диффавтоматы предназначены для защиты трех фазных проводников и одного нейтрального проводника. Они используются в трехфазных электрических сетях с нейтралью, обеспечивая полную защиту всех четырех проводников. Это наиболее универсальный тип диффавтоматов, подходящий для широкого спектра применений, включая промышленные, коммерческие и сложные бытовые системы.

Степень загрязнения (число):

Степень загрязнения (число) указывает на уровень загрязнения окружающей среды, в которой будет эксплуатироваться автоматический выключатель дифференциального тока (диффавтомат). Этот параметр влияет на надежность и долговечность устройства, а также на его способность функционировать в условиях присутствия пыли, влаги и других загрязнений. Правильный выбор степени загрязнения позволяет обеспечить безопасную и стабильную работу диффавтомата в конкретных условиях эксплуатации. Степень загрязнения 2: Означает умеренное загрязнение, обычно характерное для большинства жилых и коммерческих помещений. В таких условиях возможно присутствие только некондуктивных загрязнений, которые могут стать проводящими при конденсации. Диффавтоматы с этой степенью загрязнения подходят для использования в стандартных условиях эксплуатации без чрезмерной влажности и пыли. Степень загрязнения 3: Означает высокое загрязнение, характерное для промышленных помещений и открытых пространств, где присутствуют проводящие загрязнения или значительное количество пыли и влаги. Диффавтоматы с этой степенью загрязнения рассчитаны на работу в более суровых условиях и обеспечивают надежную защиту даже при наличии проводящих загрязнений. Степень загрязнения 20: Означает очень высокое загрязнение, характерное для экстремальных условий эксплуатации, таких как тяжелая промышленность или агрессивные химические среды. Диффавтоматы с этой степенью загрязнения предназначены для использования в условиях с постоянным присутствием проводящих загрязнений и требуют дополнительной защиты и регулярного обслуживания. Степень загрязнения 0: Означает отсутствие загрязнений, что характерно для чистых помещений, таких как лаборатории и медицинские учреждения. Диффавтоматы с этой степенью загрязнения предназначены для эксплуатации в условиях, где загрязнения практически отсутствуют, обеспечивая максимальную надежность и долговечность устройства.

Номин. напряжение изоляции Ui:

500 В

Номинальное напряжение изоляции (Ui) — это максимальное напряжение, при котором изоляция автоматического выключателя дифференциального тока (диффавтомата) способна эффективно предотвращать электрические пробои и обеспечивать безопасную работу устройства. Это значение важно для определения максимального рабочего напряжения, при котором устройство будет функционировать надежно и безопасно. Выбор диффавтомата с соответствующим номинальным напряжением изоляции зависит от условий эксплуатации и требований к безопасности. Номинальное напряжение изоляции 500 В означает, что диффавтомат способен выдерживать напряжение до 500 В без риска электрического пробоя. Это значение подходит для промышленных и некоторых коммерческих установок, где требуется повышенная надежность и безопасность. Номинальное напряжение изоляции 300 В указывает на то, что устройство рассчитано на работу в сетях с напряжением до 300 В. Это значение часто используется в бытовых и легкопромышленных установках, где напряжение не превышает указанный предел. Номинальное напряжение изоляции 400 В свидетельствует о способности устройства безопасно работать в сетях с напряжением до 400 В. Это значение подходит для большинства коммерческих и промышленных применений, обеспечивая баланс между безопасностью и экономичностью. Номинальное напряжение изоляции 440 В показывает, что диффавтомат может работать в сетях с напряжением до 440 В. Это значение часто используется в специфических промышленных условиях, где требуется высокая надежность и безопасность при повышенных уровнях напряжения.

Количество защищенных полюсов:

Количество защищенных полюсов указывает на количество проводников, которые могут быть одновременно защищены дифференциальным автоматическим выключателем. Это свойство определяет, сколько фаз и нейтральных проводников будет защищено от перегрузок, коротких замыканий и утечек тока. Выбор правильного количества полюсов зависит от конфигурации электрической сети и требований безопасности. Двухполюсные диффавтоматы предназначены для защиты однофазных сетей, где требуется защита как фазного, так и нейтрального проводника. Они часто используются в бытовых установках и малых коммерческих объектах. Однополюсные диффавтоматы защищают только фазный проводник. Они применяются в системах, где нейтральный проводник не требует защиты, или в специфических сценариях, таких как защитные цепи. Четырехполюсные диффавтоматы предназначены для трехфазных сетей с нейтральным проводником. Они обеспечивают комплексную защиту всех фаз и нейтрали, что делает их идеальными для промышленных и крупных коммерческих объектов. Трехполюсные диффавтоматы используются для трехфазных сетей без нейтрального проводника. Они защищают все три фазы и применяются в промышленных установках, где нейтральный проводник не требуется. Семиполюсные диффавтоматы обеспечивают защиту для сложных многополюсных систем, часто встречающихся в специализированных промышленных приложениях. Они могут включать в себя защиту нескольких фаз и нейтральных проводников, а также дополнительных функциональных проводников.

Номинальное импульсное напряжение:

4 кВ

Номинальное импульсное напряжение - это максимальное напряжение, которое автоматический выключатель дифференциального тока (диффавтомат) способен выдержать в течение короткого времени (обычно наносекунды) без повреждений и потери функциональности. Это важный параметр, который показывает устойчивость устройства к перенапряжениям, вызванным, например, ударами молнии или коммутационными процессами в электрической сети. Номинальное импульсное напряжение 4 кВ указывает на то, что диффавтомат может выдержать кратковременные импульсы напряжения до 4000 В. Это значение подходит для использования в стандартных бытовых и коммерческих установках, где вероятность сильных перенапряжений невелика. Рекомендуется выбирать такие устройства для типичных жилых зданий и небольших коммерческих объектов. Номинальное импульсное напряжение 6 кВ означает, что диффавтомат способен выдерживать импульсы напряжения до 6000 В. Это значение подходит для более требовательных условий эксплуатации, таких как промышленные установки или здания с повышенным риском возникновения перенапряжений. Рекомендуется выбирать такие устройства для объектов с высоким уровнем электромагнитных помех и частыми коммутациями. Номинальное импульсное напряжение 0 кВ указывает на отсутствие защиты от импульсных перенапряжений. Такие устройства не рекомендуются к использованию, так как они не обеспечивают необходимую защиту от кратковременных перенапряжений, что может привести к выходу из строя оборудования и повышенному риску аварийных ситуаций. Номинальное импульсное напряжение 5 кВ обозначает, что диффавтомат способен выдерживать импульсы напряжения до 5000 В. Это значение является промежуточным и подходит для использования в условиях с умеренным риском перенапряжений. Рекомендуется выбирать такие устройства для коммерческих объектов и промышленных установок средней мощности. Номинальное импульсное напряжение 4000 кВ указывает на способность диффавтомата выдерживать экстремально высокие импульсы напряжения до 4000000 В. Такое значение является аномально высоким для стандартных диффавтоматов и, скорее всего, является ошибочным или опечаткой. Рекомендуется перепроверить техническую документацию и выбрать устройство с адекватным значением номинального импульсного напряжения.

Рабочая температура окружающей среды:

-35...70 град.C

Рабочая температура окружающей среды – это диапазон температур, в пределах которого автоматический выключатель дифференциального тока (диффавтомат) может работать корректно и без сбоев. Этот параметр важен для обеспечения надежной работы устройства в различных климатических условиях и при различных температурных режимах эксплуатации. Диапазон рабочих температур от -25 до 40 град.C. Подходит для стандартных условий эксплуатации, таких как жилые и офисные помещения. При температуре ниже -25 град.C или выше 40 град.C возможны сбои в работе устройства. Диапазон рабочих температур от -25 до 50 град.C. Подходит для использования в более теплых регионах или в условиях, где температура может подниматься выше 40 град.C. Не рекомендуется использовать при температурах ниже -25 град.C. Диапазон рабочих температур от -40 до 50 град.C. Подходит для экстремальных климатических условий, таких как северные регионы или промышленные объекты с высокими требованиями к температурной устойчивости. Обеспечивает надежную работу при низких температурах до -40 град.C. Диапазон рабочих температур от -25 до 70 град.C. Подходит для условий с высокими температурами, например, в промышленных цехах или на объектах с высокой тепловой нагрузкой. Не рекомендуется использовать при температурах ниже -25 град.C. Диапазон рабочих температур от -40 до 55 град.C. Обеспечивает надежную работу в условиях как низких, так и высоких температур. Подходит для широкого спектра применения, включая регионы с суровыми зимами. Диапазон рабочих температур не указан. Уточните у производителя или в технической документации для получения точной информации. Диапазон рабочих температур от -25 до 60 град.C. Подходит для условий с умеренно высокими температурами. Обеспечивает надежную работу в большинстве промышленных и жилых помещений. Диапазон рабочих температур от -35 до 70 град.C. Подходит для эксплуатации в условиях значительных температурных колебаний. Рекомендуется для объектов с экстремальными температурными режимами. Диапазон рабочих температур от -25 до 55 град.C. Подходит для большинства климатических условий, обеспечивая надежную работу как при низких, так и при высоких температурах. Минимальная рабочая температура -25 град.C. Максимальная температура не указана, уточните у производителя или в технической документации для получения точной информации.

Номин. отключающая способность по IEC 60947-2:

4.5 кА

Номинальная отключающая способность по IEC 60947-2 определяет максимальный ток короткого замыкания, который автоматический выключатель дифференциального тока (диффавтомат) способен отключить без повреждений. Это важный параметр, который гарантирует надежную защиту электрических цепей от перегрузок и коротких замыканий, соответствуя международным стандартам безопасности. Отключающая способность 6 кА указывает на то, что данный диффавтомат может безопасно отключить ток короткого замыкания до 6 000 ампер. Подходит для использования в бытовых и небольших коммерческих установках. При выборе такого устройства необходимо учитывать, что оно не предназначено для промышленных объектов с высокими токами короткого замыкания. Отключающая способность 10 кА означает, что диффавтомат способен отключить ток короткого замыкания до 10 000 ампер. Это значение подходит для большинства коммерческих и промышленных применений, где возможны более высокие токи короткого замыкания. Рекомендуется для установки в зданиях с более сложными электрическими системами. Отключающая способность 4.5 кА указывает на максимальный ток короткого замыкания, который диффавтомат может отключить, равный 4 500 ампер. Это значение подходит для небольших бытовых установок и систем с низким риском коротких замыканий. Важно учитывать, что для более высоких токов это устройство может быть недостаточным. Отключающая способность 15 кА указывает на то, что диффавтомат может безопасно отключить ток короткого замыкания до 15 000 ампер. Это значение подходит для сложных промышленных и коммерческих установок, где возможны очень высокие токи короткого замыкания. Такой диффавтомат обеспечивает максимальную защиту и надежность в условиях высоких нагрузок.

Характеристика срабатывания (кривая тока):

Характеристика срабатывания (кривая тока) определяет, при каких условиях автоматический выключатель дифференциального тока (диффавтомат) сработает, отключая электрическую цепь. Она указывает на временной интервал и величину тока, при которых происходит срабатывание устройства в случае перегрузки или короткого замыкания. Правильный выбор характеристики срабатывания важен для обеспечения защиты оборудования и предотвращения ложных срабатываний. Характеристика срабатывания типа C: Диффавтоматы с этой характеристикой срабатывают при токе в 5-10 раз превышающем номинальный ток. Это делает их подходящими для цепей с умеренными пусковыми токами, таких как осветительные сети или розеточные группы. Рекомендуется использовать в бытовых и коммерческих установках. Характеристика срабатывания типа B: Диффавтоматы с этой характеристикой срабатывают при токе в 3-5 раз превышающем номинальный ток. Они подходят для цепей с низкими пусковыми токами, таких как цепи освещения или цепи с небольшими нагрузками. Рекомендуется использовать в жилых помещениях и офисах. Характеристика срабатывания типа D: Диффавтоматы с этой характеристикой срабатывают при токе в 10-20 раз превышающем номинальный ток. Они предназначены для цепей с высокими пусковыми токами, таких как двигатели, трансформаторы, сварочные аппараты. Рекомендуется использовать в промышленных установках. Характеристика срабатывания типа K: Диффавтоматы с этой характеристикой срабатывают при токе в 8-12 раз превышающем номинальный ток. Они оптимальны для цепей с индуктивными нагрузками, такими как двигатели и трансформаторы, где требуются более высокие пусковые токи. Рекомендуется использовать в промышленных и коммерческих установках.

Номинальная отключающая способность по IEC 60947-2:

4.5 кА

Номинальная отключающая способность по IEC 60947-2 указывает максимальную силу тока короткого замыкания, которую автоматический выключатель дифференциального тока (диффавтомат) способен отключить без повреждений. Этот параметр измеряется в килоамперах (кА) и является критически важным для обеспечения безопасности электрической системы. Выбор правильного значения отключающей способности гарантирует надежную защиту от коротких замыканий и перегрузок, предотвращая возможные повреждения оборудования и снижая риск пожара. 1.5 кА: Подходит для использования в небольших бытовых электрических системах с низким уровнем возможных коротких замыканий. Рекомендуется для малых нагрузок и простых цепей. 3 кА: Используется в стандартных бытовых и небольших коммерческих установках. Обеспечивает достаточную защиту для большинства домашних электрических систем. 4.5 кА: Подходит для более сложных бытовых и малых коммерческих систем, где существует вероятность более высоких токов короткого замыкания. Обеспечивает дополнительную безопасность и надежность. 6 кА: Рекомендуется для использования в коммерческих и промышленных установках, где вероятность коротких замыканий выше. Обеспечивает высокий уровень защиты и надежности. 10 кА: Предназначен для использования в крупных коммерческих и промышленных системах с высокими токами короткого замыкания. Обеспечивает максимальную защиту и надежность. 15 кА: Используется в специализированных промышленных установках с очень высокими токами короткого замыкания. Обеспечивает наивысший уровень безопасности и защиты. 20 кА: Применяется в критически важных промышленных системах, где требуется исключительная надежность и высокая отключающая способность. Обеспечивает максимальную защиту даже в самых сложных условиях. 25 кА: Рекомендуется для использования в особо мощных промышленных сетях и критических инфраструктурах, где токи короткого замыкания могут достигать очень высоких значений. Обеспечивает высочайший уровень защиты и надежности.

Модульная ширина (общ. кол-во модульных расстояний):

Модульная ширина автоматического выключателя дифференциального тока (диффавтомата) указывает на количество стандартных модульных единиц, занимаемых устройством на DIN-рейке. Это свойство важно для правильного планирования и распределения пространства в электрическом щите, а также для обеспечения совместимости с другими модулями и компонентами. Модульная ширина 1 означает, что устройство занимает одну стандартную модульную единицу на DIN-рейке. Это компактное решение, подходящее для ограниченного пространства и минимальных требований по защите. Модульная ширина 2 указывает на то, что устройство занимает две модульные единицы. Это стандартный размер для многих диффавтоматов, обеспечивающий баланс между компактностью и функциональностью. Модульная ширина 3 подразумевает, что устройство занимает три модульные единицы. Этот размер подходит для более сложных систем, требующих дополнительных функций или более высокой мощности. Модульная ширина 3.5 означает, что устройство занимает три с половиной модульные единицы. Это может быть необходимо для специфических моделей с дополнительными функциями или встроенными аксессуарами. Модульная ширина 4 указывает на устройство, занимающее четыре модульные единицы. Это часто используется в более сложных системах, требующих высокой надежности и дополнительных защитных функций. Модульная ширина 4.5 означает, что устройство занимает четыре с половиной модульные единицы. Это может быть необходимо для моделей с расширенными функциональными возможностями. Модульная ширина 7 указывает на устройство, занимающее семь модульных единиц. Это характерно для систем с высокими требованиями по защите и функциональности. Модульная ширина 7.5 означает, что устройство занимает семь с половиной модульных единиц. Это может быть необходимо для специализированных решений с дополнительными функциями. Модульная ширина 10 указывает на устройство, занимающее десять модульных единиц. Это подходит для крупных и сложных систем, требующих обширных защитных и функциональных возможностей. Модульная ширина 13 означает, что устройство занимает тринадцать модульных единиц. Это используется в очень крупных системах с высокими требованиями по защите и функциональности, где пространство в щите позволяет установку таких крупных устройств.

Номинальное импульсное выдерживаемое напряжение Uimp:

4 кВ

Номинальное импульсное выдерживаемое напряжение (Uimp) — это максимальное напряжение импульсного характера, которое автоматический выключатель дифференциального тока (диффавтомат) способен выдержать без разрушения изоляции и нарушения своих функциональных характеристик. Этот параметр указывает на способность устройства противостоять кратковременным перенапряжениям, таким как молнии или коммутационные перенапряжения, что особенно важно для обеспечения безопасности и надежности работы электрических систем. Uimp 4 кВ — этот уровень номинального импульсного выдерживаемого напряжения подходит для стандартных бытовых и коммерческих условий эксплуатации, где вероятность возникновения сильных импульсных перенапряжений относительно невелика. Рекомендуется для использования в жилых помещениях и небольших коммерческих объектах. Uimp 6 кВ — данный показатель импульсного выдерживаемого напряжения предназначен для более требовательных условий эксплуатации, где возможны более сильные импульсные перенапряжения. Рекомендуется для промышленных объектов, а также для мест с повышенным уровнем электрических помех и риском молниевых ударов. Обеспечивает дополнительную защиту и надежность в сложных электрических системах.

Отключение незащищ. нейтрали (N) совместно с защищ. полюсом:

Да

Данное свойство указывает на возможность одновременного отключения незащищенного нейтрального провода (N) и защищенного полюса в случае срабатывания автоматического выключателя дифференциального тока. Это важно для обеспечения полной безопасности и предотвращения возможного поражения электрическим током или повреждения оборудования. Опция "Да" означает, что автоматический выключатель дифференциального тока способен отключать не только защищенный полюс, но и незащищенную нейтраль (N) одновременно. Это повышает уровень безопасности, так как исключает возможность наличия напряжения на нейтральном проводе при отключенном защищенном полюсе. Рекомендуется использовать в системах, где требуется максимальная безопасность и защита от утечек тока. Опция "Нет" указывает на то, что автоматический выключатель дифференциального тока отключает только защищенный полюс, оставляя незащищенную нейтраль (N) подключенной. Это может быть приемлемо в системах, где нейтральный провод не представляет значительной опасности, но требует дополнительного внимания к возможным рискам. Выбор данной опции может быть оправдан в менее критичных приложениях или в целях экономии.

Номин. отключающая способность при коротком замыкании Icn по EN 61009-1:

4.5 кА

Номинальная отключающая способность при коротком замыкании (Icn) по стандарту EN 61009-1 определяет максимальный ток короткого замыкания, который автоматический выключатель дифференциального тока (диффавтомат) способен безопасно отключить без повреждений. Это ключевой параметр для обеспечения надежности и безопасности электрической сети, так как он показывает, насколько эффективно устройство может защитить от коротких замыканий. 6 кА: Диффавтомат с номинальной отключающей способностью 6 кА подходит для использования в жилых и коммерческих помещениях с умеренной нагрузкой. Он обеспечивает достаточную защиту в большинстве стандартных электрических систем. Рекомендуется для типичных бытовых применений и небольших офисов. 4.5 кА: Диффавтомат с номинальной отключающей способностью 4.5 кА предназначен для менее нагруженных сетей. Он подходит для использования в небольших жилых объектах или в ситуациях, где вероятность короткого замыкания невелика. При выборе такого устройства важно убедиться, что нагрузка в сети не превышает его возможности. 10 кА: Диффавтомат с номинальной отключающей способностью 10 кА предназначен для использования в промышленных и коммерческих объектах с высокой нагрузкой. Он обеспечивает высокий уровень защиты и способен справиться с большими токами короткого замыкания, что делает его идеальным для сложных и мощных электрических систем. 4 кА: Диффавтомат с номинальной отключающей способностью 4 кА подходит для использования в сетях с низкой нагрузкой. Это минимальное значение, которое обеспечивает базовую защиту и подходит для небольших жилых помещений или вспомогательных систем, где вероятность короткого замыкания минимальна.

Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1:

4.5 кА

Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 — это максимальный ток короткого замыкания, который автоматический выключатель дифференциального тока (диффавтомат) способен отключить без повреждения и без нарушения его дальнейшей работоспособности. Данное свойство критически важно для выбора устройства, так как оно определяет уровень защиты от коротких замыканий и надежность работы системы электроснабжения в аварийных ситуациях. Значение 6 кА означает, что диффавтомат способен безопасно отключить ток короткого замыкания до 6 кА. Это значение подходит для большинства бытовых и коммерческих установок, где уровень короткого замыкания не превышает данного значения. Рекомендуется для использования в стандартных условиях эксплуатации. Значение 4.5 кА указывает на способность устройства отключать ток короткого замыкания до 4.5 кА. Это значение подходит для менее нагруженных электрических цепей, таких как небольшие офисы или жилые помещения с ограниченным количеством потребителей. Значение 10 кА обозначает высокую отключающую способность, что делает диффавтомат пригодным для применения в промышленных и коммерческих объектах с высокими требованиями к безопасности и надежности. Рекомендуется для установок с высоким риском коротких замыканий. Значение 4 кА указывает на способность устройства отключать ток короткого замыкания до 4 кА. Это значение подходит для небольших бытовых установок и частных домов, где вероятность возникновения высоких токов короткого замыкания минимальна. Значение 1.5 кА означает, что диффавтомат способен отключить ток короткого замыкания до 1.5 кА. Рекомендуется для использования в маломощных цепях и устройствах с низким уровнем потребления, таких как отдельные розетки или осветительные группы. Значение 3 кА указывает на способность устройства отключать ток короткого замыкания до 3 кА. Это значение подходит для небольших бытовых и офисных установок, где уровень короткого замыкания умеренный.
