Выключатель автоматический двухполюсной С 63А 2P 6000A RESI9 | R9F12263 Schneider Electric APC

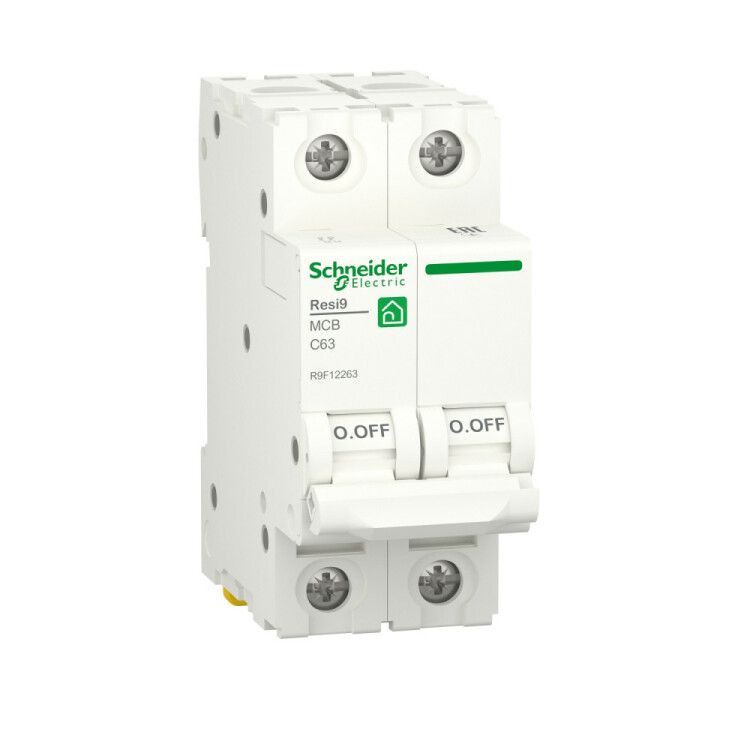

Автоматический выключатель модульный двухполюсный С 63А 2P 6000А Resi9 от Schneider Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии Resi9 подходит для установки в распределительных щитках жилых, офисных и промышленных объектов, обеспечивает надёжную работу при переменном токе и совместим с DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный двухполюсный С 63А 2P 6000А Resi9 защищает электрические сети от повреждений, вызванных длительными перегрузками и внезапными короткими замыканиями. Он применяется в качестве основного или группового автомата в распределительных щитах. Подходит для защиты мощных бытовых приборов, оборудования на производстве, систем освещения и нагрева, где требуется высокий порог срабатывания при пусковых токах.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который автомат может безопасно проводить без срабатывания;
• Количество полюсов: 2 - отключаются фаза и нейтраль одновременно, что соответствует требованиям безопасности для однофазных сетей;
• Номинальное напряжение: 400 В - рабочее напряжение сети; напряжение изоляции - 440 В, что даёт запас прочности;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники, компрессоры);
• Отключение нейтрали: Да - при аварии полностью размыкаются и фаза, и ноль, исключая опасное напряжение на оборудовании;
• Поперечное сечение провода: 1–35 мм2 - позволяет подключать медные провода любого распространённого сечения;
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, защищая нижестоящую проводку;
• Частота: 50–60 Гц - работает в сетях стандарта Европы и России;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищена от воды и пыли;
• Рабочая температура: от –25C до +60C - допустимо использование в неотапливаемых помещениях и на улице внутри щита;
• Модульная ширина: 2 М - занимает два стандартных модуля на DIN-рейке (35 мм каждый);
• Глубина монтажа: 44 мм - минимальное расстояние от лицевой панели щита до задней стенки аппарата;
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах вторичного уровня;
• Степень загрязнения: 2 - предназначено для помещений с обычным уровнем пыли и влаги (не для сырых или грязных условий).

Совместимость и монтаж

Автоматический выключатель модульный С 63А 2P 6000А Resi9 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Подключение проводов осуществляется зажимами сверху и снизу. Убедитесь, что сечение провода находится в диапазоне 1–35 мм2. Нельзя использовать многожильные провода без наконечников - они должны быть обжаты клеммниками. Автомат совместим со всеми другими устройствами серии Resi9: УЗО, дифавтоматы, контакторы.

Безопасность и стандарты

Автоматический выключатель Resi9 соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Применяет технологию тепломагнитного расцепления, обеспечивающую точное срабатывание при перегрузке и коротком замыкании. Конструкция исключает возможность самопроизвольного отключения при нормальных условиях работы. Сертифицирован для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Отключение нейтрали повышает безопасность при обслуживании - оборудование полностью обесточивается;
• Высокая отключающая способность (6 кА) гарантирует надёжную защиту даже при серьёзных авариях;
• Класс токоограничения 3 снижает ударный ток КЗ, продлевая срок службы проводки и другого оборудования;
• Удобная индикация положения: рычаг чётко показывает состояние - «вкл», «выкл» или «триппер»;
• Интеграция в серию Resi9 позволяет собирать щиты единым стилем с одинаковым дизайном и механизмами управления;
• Устойчивость к колебаниям температур - работает в холодных гаражах и жарких технических помещениях.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели >10 кВт) - лучше выбрать характеристику D;
• Не подходит для постоянной работы при температуре выше +60C - требует хорошего теплообмена в щите;
• Не следует использовать в местах с повышенной химической активностью или агрессивной средой - материал корпуса не устойчив к растворителям и маслам;
• Не предназначен для частого ручного включения/отключения - он не является рубильником.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, бойлер, микроволновка);
• Главный автомат в этажном щите дома или офиса;
• Щит на производстве для питания насосов, компрессоров, малых станков;
• Электрощит в кафе или ресторане - защита плит, духовок, холодильного оборудования;
• Подъездные щиты в многоэтажных домах - вместо старых автоматов с меньшей отключающей способностью.

Практические советы

• Выбирая автомат С 63А Resi9, проверьте суммарную мощность всех подключенных устройств - она не должна превышать 14 кВт при 230 В (или 25 кВт при 400 В трёхфазной системы);
• При сборке щита используйте качественные провода и правильно обжимайте наконечники - плохой контакт вызывает перегрев;
• Не устанавливайте этот автомат рядом с источниками тепла (например, возле термореле или нагревателя);
• Обязательно пометьте автомат на щите - указывайте, какие цепи он защищает;
• Если в вашей сети часто происходят ложные срабатывания - возможно, нужна характеристика D или увеличенный номинал тока;
• Проверяйте соответствие глубины монтажа (44 мм) внутренним размерам вашего щита - некоторые модели имеют ограниченную глубину.
