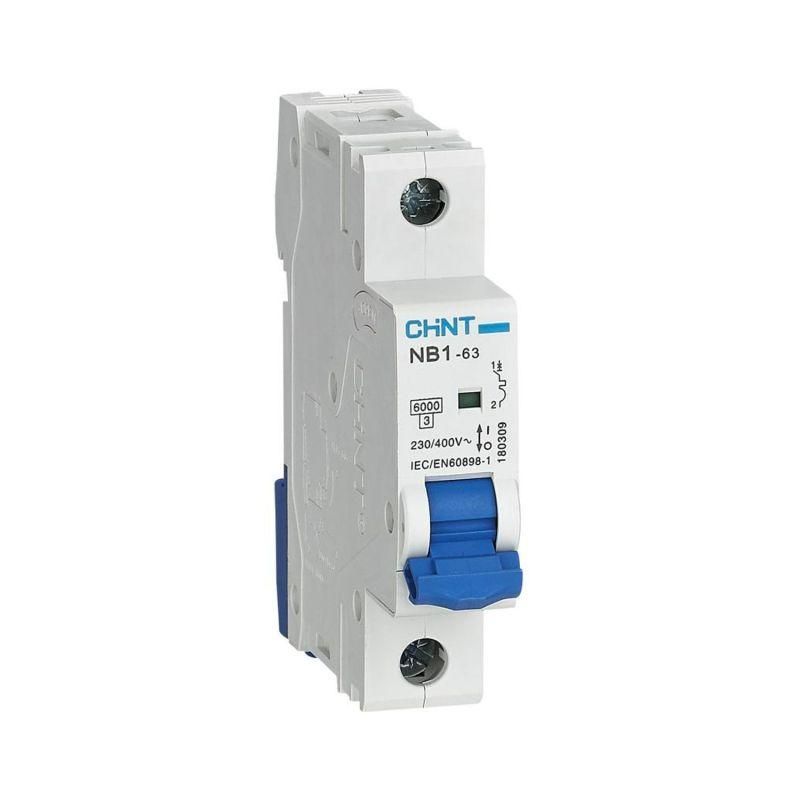

Выключатель автоматический однополюсный NB1-63 1P 4A 6кА х-ка C (DB) (R) | 179622 CHINT

Автоматический выключатель CHINT DB (R) 1P 4A 6кА C - надёжное устройство для защиты однофазных цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектов, где требуется точная защита оборудования с умеренным пусковым током.

Назначение и область применения

Выключатель CHINT DB (R) 1P 4A 6кА C предназначен для защиты электрических цепей с номинальным током до 4 А. Он защищает проводку и оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Применяется в бытовых и коммерческих системах: освещение, розеточные группы, маломощные приборы, системы управления, контрольно-измерительные устройства. Характеристика «C» делает его идеальным для нагрузок с умеренным пусковым током - например, люминесцентные светильники, насосы, небольшие двигатели.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 230 В - рассчитан на работу в однофазной сети 220–240 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 6000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, что подходит для большинства бытовых и промышленных нагрузок;
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную изоляцию при повышенных напряжениях;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы;
• Тип тока: переменный (AC) - работает только в сетях с переменным током 50–60 Гц;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных;
• Модульная ширина: 1 модуль (18 мм) - занимает минимум места на DIN-рейке;
• Глубина монтажа: 77,8 мм - требует достаточного пространства внутри щита;
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - используется только во внутренних щитах;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в помещении;
• Категория применения: A - для защиты кабельных линий и слаботочных цепей;
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого отключения.

Совместимость и монтаж

Выключатель CHINT DB (R) 1P 4A 6кА C монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - подходят провода сечением от 1 до 25 мм2, в том числе с наконечниками типов PIN и FORK. Устройство совместимо со всеми изделиями серии NB1-63, поэтому легко сочетается с другими автоматами, УЗО и реле в одном щите. Для правильной работы важно соблюдать момент затяжки контактов - не переусердствовать, чтобы не повредить пластик корпуса. Монтаж возможен только в закрытых щитах с доступом для обслуживания.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Сертифицирован для эксплуатации в условиях степени загрязнения 2 и класса токоограничения 3. Наличие индикатора положения контакта (окно на передней панели) позволяет визуально определить, включен ли выключатель или он сработал. Это повышает безопасность при диагностике и ремонте.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжную защиту даже в местах с высокой вероятностью КЗ - например, рядом с трансформаторными подстанциями;
• Характеристика «C» хорошо балансирует чувствительность и помехоустойчивость - не ложные срабатывания при запуске двигателей или ламп;
• Компактный формат (1 модуль) экономит место в распределительных щитах;
• Поддержка широкого диапазона сечений проводов - удобно при использовании как тонких, так и толстых кабелей;
• Механическая долговечность: 20 000 циклов включения/выключения - срок службы превышает требования бытового использования.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50–60 Гц;
• IP20 не допускает установку в сырых, пыльных или открытых помещениях - нужен герметичный щит;
• Номинальный ток 4 А ограничен - не подходит для мощных нагревателей, кондиционеров или электроплит;
• Не имеет встроенной функции УЗО - для защиты от утечек тока необходимо использовать отдельное УЗО;
• Не рекомендован для частого ручного включения/отключения - лучше применять рубильник или контактор.

Примеры использования

• Защита осветительной группы в квартире - 4 А хватает на 8–10 LED-светильников;
• Питание розеточной группы в офисе - для компьютеров, принтеров, зарядных устройств;
• Защита контроллера HVAC, терморегулятора или малого насоса в системе отопления;
• Цепь управления в промышленном оборудовании - сигналы, сенсоры, пульты;
• Щитовая защита в многоквартирном доме - как часть комплексной схемы с УЗО и другим автоматами серии NB1-63.

Практические советы

• Выбирая CHINT DB (R) 1P 4A 6кА C, проверьте соответствие нагрузки - суммарная мощность подключённых приборов не должна превышать 920 Вт (4 А × 230 В);
• При монтаже используйте наконечники на проводах - особенно при сечении более 10 мм2 - это повысит надёжность контакта;
• Не устанавливайте этот автомат вместо УЗО - для защиты людей от поражения током необходима отдельная защита;
• Если в щите много устройств, убедитесь, что глубина 77,8 мм не мешает закрыванию крышки;
• Обращайте внимание на цвет индикатора: «ON» - включено, «OFF» - выключено или сработало; если индикатор в середине - произошло срабатывание, нужно переключить рычаг вниз, затем вверх.
