Выключатель дифференциальный (УЗО) ВД3-63 4P 40А 300мА 6кА тип АС KARAT | MDV20-4-040-300 IEK

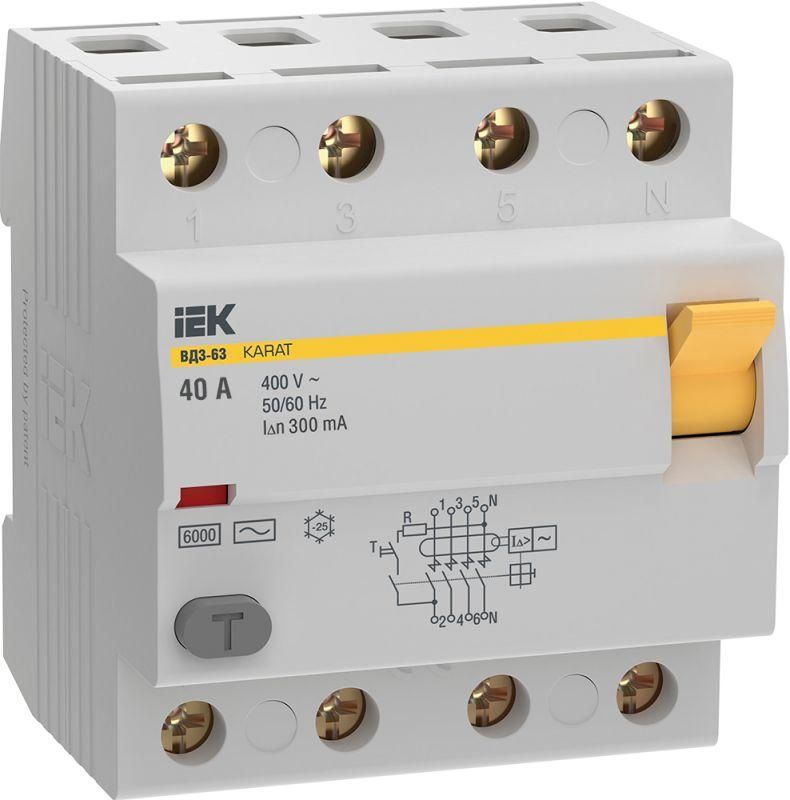

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей и оборудования от поражения электрическим током при утечке тока в сетях до 400 В. Модель ВД3-63 40А 300мА 6кА тип AC предназначена для установки в щитах с DIN-рейкой и работает без зависимости от напряжения сети.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает от поражения электрическим током при утечке более 300 мА. Он не защищает от перегрузок или коротких замыканий - эти задачи решают автоматические выключатели. Устройство применяется в трёхфазных и однофазных сетях с напряжением до 400 В, частотой 50/60 Гц. Подходит для установки в жилых домах, офисах, производственных помещениях, на стройплощадках и в комплектных распределительных устройствах (ЩР, ЩО).

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Номинальный ток утечки: 300 мА - порог срабатывания при возникновении тока утечки
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не чувствителен к импульсному или постоянному
• Отключающая способность: 6 кА - максимальный ток КЗ, который может безопасно выдержать устройство (но не отключает!)
• Номинальное напряжение: 400 В / изоляция: 415 В - рассчитан на работу в сетях 380/220 В
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные линии
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Температурный режим: -25…+45 C - можно использовать в неотапливаемых помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Тип: электромеханический - работает без внешнего питания, надёжнее электронных аналогов

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением от 0,5 до 50 мм2. Обязательно соблюдать полярность: входные контакты помечены L/N, выходные - T/LN. Нулевой провод после УЗО не должен соединяться с заземлением или другими нулями - это вызовет ложные срабатывания. Устройство совместимо с любыми автоматическими выключателями серии KARAT и другими изделиями, соответствующими требованиям ГОСТ Р 50807.

Безопасность и стандарты

Выключатель дифференциального тока ВД3-63 соответствует ГОСТ Р 50807-2009 и IEC 61009-1. Электромеханическая конструкция обеспечивает работоспособность даже при отсутствии напряжения в сети - важное преимущество для аварийных ситуаций. Применение в системах TN-S, TN-C-S, TT допускается при правильной организации заземления.

Преимущества

• Не зависит от напряжения сети - работает при просадках и отключениях
• Высокая надёжность благодаря электромеханическому принципу действия
• Подходит для сложных нагрузок: насосы, двигатели, сварочные аппараты
• Готовый к использованию в составе сборок ЩР и ЩО
• Совместим с продукцией IEK (KARAT) - легко формировать единые щитовые решения

Ограничения применения

• Не отключает токи перегрузки и короткого замыкания - обязательно сочетать с автоматическим выключателем
• Работает только с переменным током утечки (тип AC); не подходит для цепей с постоянными или импульсными утечками (например, с ИБП или частотными преобразователями)
• IP20 - нельзя устанавливать вне закрытого щита, в сырых или запылённых местах
• Не рекомендован для защиты отдельных бытовых приборов - лучше применять УЗО с током утечки 30 мА там

Примеры использования

• Защита трёхфазного станка с двигателем 15 кВт в цеху
• Общая защита группы розеток на стройплощадке
• Входное УЗО в щите многоквартирного дома перед групповыми автоматами
• Защита системы освещения и силовой нагрузки в административном здании

Практические советы

• Выбирая УЗО ВД3-63, проверьте, что номинальный ток автомата до него не превышает 40 А - иначе возможна перегрузка
• После монтажа всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет исправность механизма
• Не используйте этот УЗО для защиты одного прибора - он слишком «грубый». Для розеток в ванной или детской комнате выбирайте УЗО 30 мА
• При установке в щит с несколькими УЗО следите, чтобы нули не смешивались между группами - это главная причина ложных срабатываний
• Посадочный диаметр клемм - 6–8 мм. Убедитесь, что обжимные наконечники подходят по размеру
