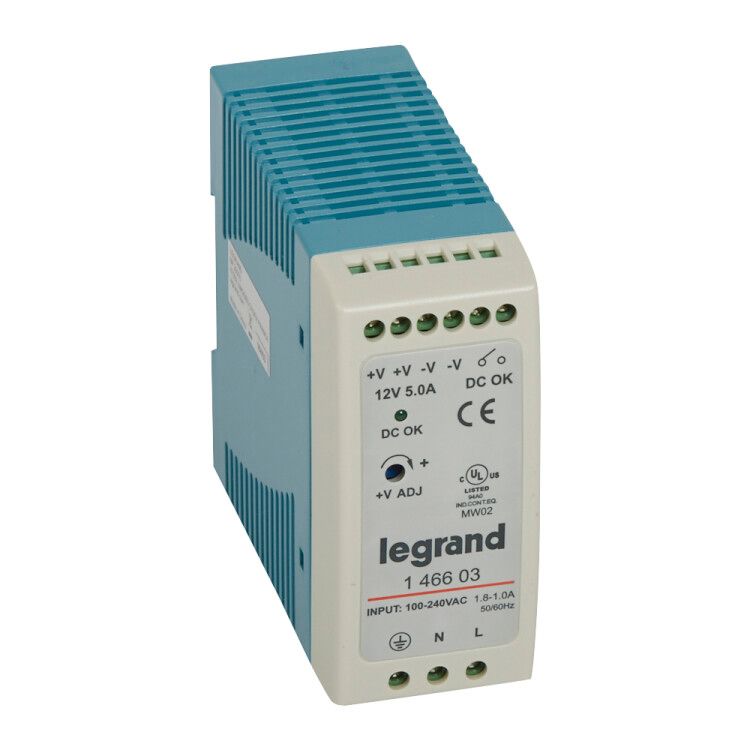

Источник питания импульсный 1-фазный 12В 60Вт 5А Leg 146603 Legrand

Импульсный источник питания Legrand 146603 — компактный блок питания с регулируемым выходным напряжением 12–24 В и мощностью 60 Вт, предназначенный для стабильного питания устройств в автоматизации, промышленной электронике и системах управления.

Назначение и область применения

Этот импульсный источник питания используется там, где требуется надёжное и стабильное питание с возможностью точной настройки выходного напряжения. Подходит для работы с контроллерами, сенсорами, модулями ввода-вывода, маломощными исполнительными механизмами и другим оборудованием, работающим от 12–24 В постоянного тока. Применяется в системах автоматизации, на конвейерах, в панелях управления, в устройствах безопасности.

Технические характеристики

• Выходная мощность: 60 Вт
• Выходное напряжение: регулируемое от 12 до 24 В
• Номинальный выходной ток: 5 А
• Входное напряжение: 100–240 В переменного тока (AC)
• Допустимый диапазон входного постоянного тока: 120–370 В DC (для режима DC-входа)
• Тип подключения: винтовые зажимы для проводов
• Габариты: 40×0×0 мм (указаны только длина; другие размеры не предоставлены)
• Стабилизация выходного напряжения: да — обеспечивает устойчивую работу даже при колебаниях нагрузки и входного напряжения
• Регулировка выходного напряжения: да — позволяет выставить нужное значение между 12 и 24 В с помощью внешнего потенциометра или настроек
• Защита от короткого замыкания: да — автоматически отключает выход при аварийном токе
• Тип изделия: импульсный блок питания

Совместимость и монтаж

Legrand 146603 совместим с большинством промышленных устройств, требующих питания 12–24 В. Установка осуществляется на DIN-рейку благодаря возможности монтажа, указанной в спецификациях. Непосредственная установка допускается — устройство можно закрепить прямо в распределительной коробке или щите. Для подключения используются винтовые клеммы, подходящие для медных проводов сечением до 2,5 мм². Обратите внимание: габариты указаны частично — высота и глубина не определены, что затрудняет планирование места в шкафу. Перед монтажом проверьте доступную свободную площадь.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Возможность использования в функциях безопасности указывает на соответствие нормам для применений, где отказ оборудования недопустим — например, в системах экстренного отключения или контроля доступа. Однако сертификаты (CE, UL, IEC) в данных не указаны — рекомендуется запросить документацию у поставщика перед использованием в ответственных системах.

Преимущества

• Широкий диапазон входного напряжения (100–240 В AC) — работает в любой стране без переключателей
• Регулируемое выходное напряжение — один блок покрывает несколько типов нагрузок
• Встроенная защита от КЗ — снижает риск повреждения подключённого оборудования
• Высокая эффективность за счёт импульсной технологии — меньше тепла и энергии теряется
• Простой монтаж на DIN-рейку и возможность непосредственной установки — экономят время при сборке панели

Ограничения применения

• Не предназначен для питания мощных двигателей, нагревательных элементов или освещения — мощность 60 Вт слишком мала
• Отсутствуют данные о температурном диапазоне работы — не использовать вне пределов +5°C…+50°C без подтверждения от производителя
• Габариты указаны некорректно (нулевые значения по двум измерениям) — невозможно точно спроектировать место установки
• Нет информации о степени защиты IP — не применяется во влажных, пыльных или открытых средах без дополнительной защиты корпуса
• Не имеет встроенного фильтра помех — при чувствительных аналоговых схемах может потребоваться внешний LC-фильтр

Примеры использования

• Питание PLC-контроллеров в цеховой автоматике
• Обеспечение стабильного напряжения для датчиков proximity и энкодеров
• Работа с реле и клапанами в системах управления технологическими процессами
• Функциональное питание в панелях безопасности — например, для световых сигнализаторов или кнопочных постов

Практические советы

• Перед первым запуском обязательно отрегулируйте выходное напряжение под вашу нагрузку — используйте мультиметр и регулировочный винт (если есть доступ)
• При подключении к сети 220 В — соблюдайте полярность L/N, особенно если используется вход постоянного тока
• Для длительной работы при максимальной нагрузке (5 А) обеспечьте хорошую вентиляцию — хотя блок импульсный, он всё равно греется
• Если вы используете Legrand 146603 в системе с несколькими блоками — учтите суммарную мощность и не превышайте 80 % от номинала каждого
• Проверьте наличие DIN-рейки в шкафу — если её нет, потребуется адаптер или крепление на болты
