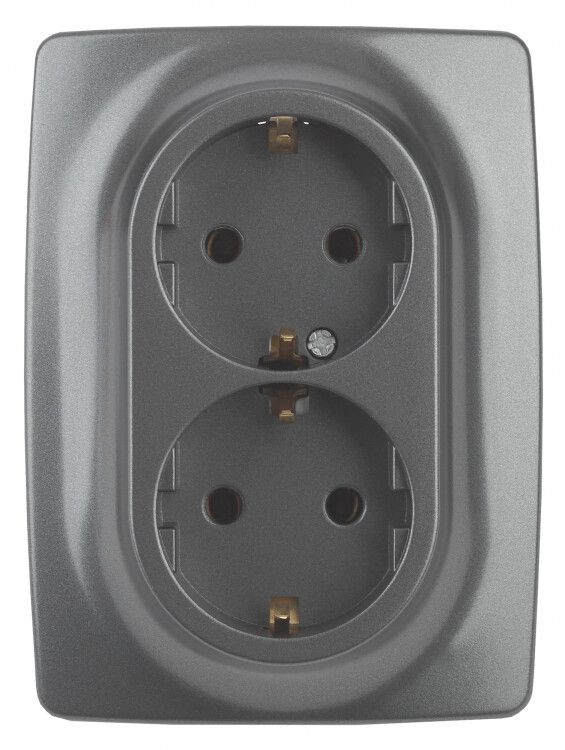

Розетка однофазная двойная скрытого монтажа, в рамку с заземлением со шторками графит 16А 250В IP20 автоматические (безвинтовые) зажимы 12-2108-12 Эра 12 - Б0036448

Розетка Эра 12 2X2P+E Schuko со шторками - устройство для безопасного подключения бытовой техники к сети 250 В, 16 А. Модель с заземлением, матовым графитовым декором и термопластичным корпусом подходит для скрытой установки в жилых и офисных помещениях. Артикул Б0036448 соответствует серии Эра 12.

Назначение и область применения

Розетка Эра 12 предназначена для подключения электроприборов мощностью до 3,5 кВт через стандартную европейскую вилку типа Schuko. Подходит для постоянной эксплуатации в квартирах, домах, офисах и административных зданиях. Устанавливается в стеновые ниши с последующей отделкой декоративными рамками. Не рекомендована для открытой установки или помещений с повышенной влажностью.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50–60 Гц
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли
• Количество постов: 2 - две независимые розетки в одном корпусе
• Габариты: 75×75×42 мм
• Материал корпуса: термопласт, не содержащий галогенов
• Цвет: графит (9010), матовая поверхность
• Тип подключения: разъемные клеммы - удобны для многожильных проводов
• Заземление: есть - контакт PE для безопасности
• Шторки: да - предотвращают доступ к токоведущим частям при отсутствии вилки
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: распорные лапки + винты
• Суппорт: есть - усиленная основа для фиксации в коробке

Совместимость и монтаж

Розетка Эра 12 совместима со стандартными подрозетниками диаметром 68–70 мм. Для монтажа требуется подготовить отверстие в стене, вставить устройство и зафиксировать его распорными лапками и двумя винтами. Разъемные клеммы позволяют легко затянуть медные провода сечением до 2,5 мм2. Кабель питания подключается к клеммам L, N, PE - соответственно фаза, ноль, земля. Не используйте многожильные провода без оконцевания - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Корпус изготовлен из огнеупорного термопласта с температурой самовоспламенения выше 850 C. Шторки исключают случайное прикосновение к токоведущим элементам. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Соответствует нормам ГОСТ Р 51324.1 и IEC 60884-1.

Преимущества

• Две розетки в одном посте экономят место в подрозетнике
• Шторки повышают безопасность в семьях с детьми
• Разъемные клеммы обеспечивают надежный контакт без пайки
• Суппорт гарантирует устойчивую фиксацию даже при слабом закреплении подрозетника
• Матовый графитовый цвет маскирует царапины и пыль
• Качающаяся контактная группа обеспечивает четкий щелчок при включении

Ограничения применения

• IP20 не допускает использование во влажных помещениях (ванная, кухня без защиты)
• Не предназначен для подключения оборудования с током более 16 А
• Не работает с плоскими американскими или австралийскими вилками - только Schuko
• Не имеет индикации включения - нельзя определить, включен ли прибор визуально
• Не поддерживает управление удаленно или автоматически - только механическая работа

Примеры использования

• Подключение телевизора и игровой приставки в гостиной
• Зарядка ноутбука и телефона в рабочем кабинете
• Питание компьютера и принтера на столе
• Подключение кофеварки и микроволновки на кухне (при наличии дополнительной защиты от влаги)

Практические советы

• Перед монтажом проверьте, чтобы подрозетник был глубже 42 мм - иначе розетка будет торчать из стены
• Используйте провода сечением 1,5–2,5 мм2; более тонкие - риск перегрева
• Не затягивайте клеммы слишком сильно - можно повредить пластиковую часть
• Если розетка используется рядом с источником тепла (например, радиатором), убедитесь, что температура окружающей среды не превышает +40 C
• Артикул Б0036448 часто заменяет старые модели ЭРА с аналогичными параметрами - совместим с большинством рамок серии Эра 12
