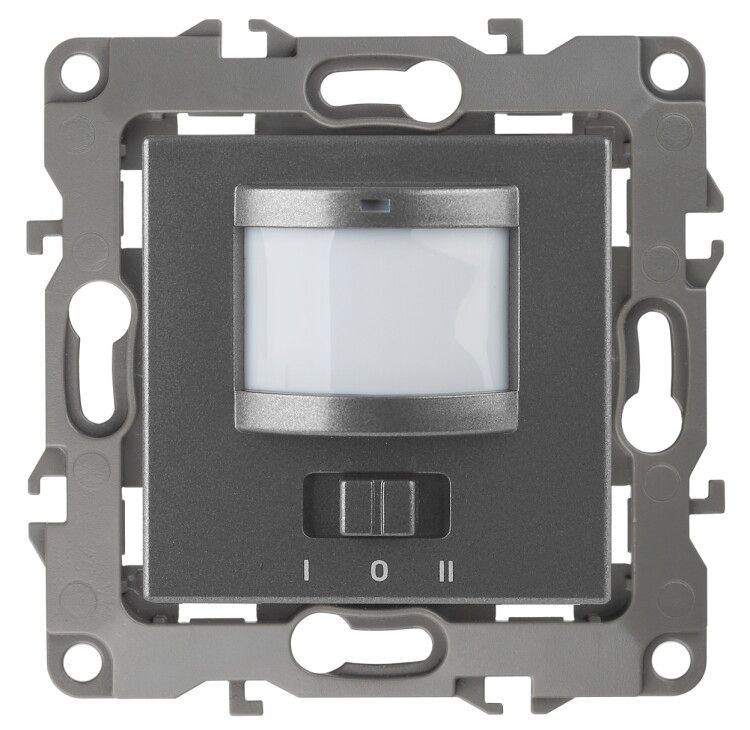

Датчик движения 2-проводной, 180-250В, 200Вт, Эра12, графит,12-4103-12 - Б0031257

Датчик движения 2-проводной 180–250 В 200 Вт IP20 графит ЭРА 12-4103-12 предназначен для автоматического включения освещения при обнаружении движения в помещении. Устройство совместимо с лампами накаливания и галогенными источниками света, легко устанавливается в стеновые ниши и работает без нейтрального провода - идеально для модернизации старых систем освещения.

Назначение и область применения

Датчик движения ЭРА 12-4103-12 используется для автоматизации включения света в помещениях с ограниченным временем пребывания людей: коридорах, лестницах, кладовых, туалетах, подъездах. Подходит для жилых домов, офисов и общественных зданий. Благодаря двухпроводному подключению, устройство заменяет обычный выключатель без необходимости прокладки дополнительного нулевого провода.

Технические характеристики

• Напряжение питания: 220–250 В (работает в диапазоне 180–250 В)
• Максимальная коммутационная мощность: 200 Вт
• Номинальный ток: 10 А
• Дальность обнаружения: 5–7 метров
• Угол обзора по горизонтали: 110°
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и влаги
• Тип управления: механический регулятор чувствительности и времени задержки
• Индикация работы: светодиодный индикатор состояния
• Цвет корпуса: графит
• Минимальная глубина встраивания: 45 мм
• Тип крепления: винтовые зажимы для проводов
• Способ установки: внутренний / скрытый (в подрозетник)
• Принудительное отключение: есть - кнопка на лицевой панели позволяет отключить датчик вручную

Совместимость и монтаж

Датчик движения ЭРА 12-4103-12 подключается вместо обычного выключателя двумя проводами: фаза на вход, фаза на выход к нагрузке. Ноль не требуется - это главное преимущество для ремонта без перепроектирования проводки.

Подходит для установки в стандартный подрозетник глубиной не менее 45 мм. Для монтажа отключите питание, подсоедините два провода (L-IN и L-OUT) к клеммам, закрепите устройство в коробке и вставьте рамку. После включения проверьте работу: при движении в зоне действия свет должен включаться, через 10–90 секунд (регулируется) - отключаться.

Не подключайте к LED-лампам, энергосберегающим люминесцентным лампам или другим типам нагрузки - возможны сбои, мерцание или повреждение датчика.

Безопасность и стандарты

Защита IP20 означает, что устройство предназначено исключительно для сухих помещений внутри зданий. Не допускается установка в ванных комнатах, на улице, в сырых или пыльных местах. Превышение максимальной мощности 200 Вт может вызвать перегрев и выход из строя контактной группы.

Преимущества

• Двухпроводная схема - не требует ноля, удобен для реконструкции
• Механическая регулировка - надёжнее электронных аналогов, не зависят от программирования
• Функция принудительного отключения - можно временно отключить автономное управление
• Индикация работы - видно, когда датчик активен
• Совместим с классическими лампами накаливания и галогенками - стабильная работа без помех

Ограничения применения

• Не поддерживает LED- и компактные люминесцентные лампы - возможны отказы и повреждения
• IP20 - нельзя использовать во влажных помещениях (ванная, бассейн, уличные зоны)
• Мощность до 200 Вт - не годится для массивных светильников с несколькими лампами
• Зона обнаружения ограничена углом 110° - не покрывает большие комнаты без нескольких датчиков
• Чувствителен к быстрому перемещению - медленные движения (например, человек сидит) могут не регистрироваться

Примеры использования

• Освещение в коридоре квартиры - включается при проходе, отключается через минуту после ухода
• Свет в кладовой - экономия электроэнергии, не надо искать выключатель
• Лестничный марш в многоквартирном доме - безопасность ночью без постоянного света
• Туалет в офисе - автоматическое включение при входе, снижение расходов на освещение

Практические советы

• Перед установкой убедитесь, что суммарная мощность всех ламп не превышает 200 Вт - лучше оставить запас 10–20%
• При использовании в длинных коридорах установите датчики с перекрывающейся зоной обнаружения
• Настройте время задержки так, чтобы свет не выключался слишком рано - особенно в местах, где люди долго стоят (например, перед зеркалом)
• Не используйте с диммерами, трансформаторами или импульсными блоками питания - это нарушит работу
• При замене старого выключателя проверьте, хватает ли глубины подрозетника - минимум 45 мм, иначе датчик не войдёт
• Если свет не включается - проверьте, правильно ли подключены фазные провода; ноль здесь не нужен!
