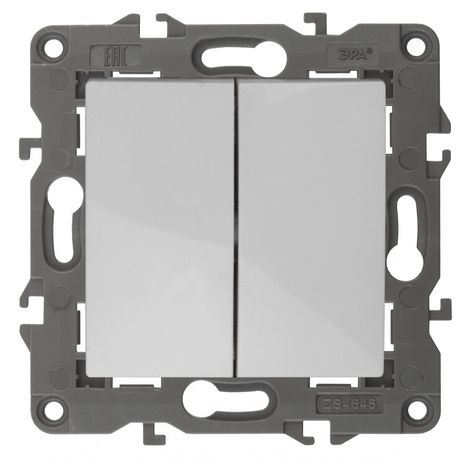

Переключатель 2-кл. СП Elegance 14-1106-01 10А IP20 250В 10AX механизм бел. Эра Б0034243

Переключатель двойной 10А 250В IP20 белый - механизм для коммутации двух цепей в системах освещения с возможностью управления из нескольких точек. Продукт серии Эра Elegance, артикул 14-1106-01, предназначен для скрытой установки в стеновые коробки и совмещается с декоративными рамками различных материалов и цветов.

Назначение и область применения

Переключатель двойной 10А 250В IP20 белый используется для управления двумя группами осветительных приборов из двух или более мест - например, в длинных коридорах, лестницах, спальных комнатах с выходом на балкон. Подходит для бытовых и легких коммерческих объектов. Номинальная нагрузка до 10 А и 250 В позволяет управлять светодиодными, энергосберегающими и лампами накаливания суммарной мощностью до 2,5 кВт на каждую цепь.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В AC
• Количество клавиш: 2
• Тип управления: механический, с четким щелчком
• Способ подключения: безвинтовые зажимы - зачищенную жилу вставляют в отверстие, она фиксируется самозажимным контактом
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Материал корпуса: термопласт, не содержащий галогенов
• Отделка поверхности: глянцевая, белая (RAL 9010)
• Тип монтажа: скрытая установка в подрозетник
• Крепление: распорные лапки
• Количество модулей: 0 - устройство не занимает место в DIN-рейке

Совместимость и монтаж

Переключатель двойной 10А 250В IP20 белый - это только механизм. Для завершения установки требуется отдельно приобрести декоративную рамку. Совместим со всеми рамками серии Эра Elegance:

• Пластик: 1 пост - 14-5001-xx, 2 поста - 14-5002-xx, 3 поста - 14-5003-xx, 4 поста - 14-5004-xx, 5 постов - 14-5005-xx
• Стекло: 1 пост - 14-5101-xx, 2 поста - 14-5102-xx, 3 поста - 14-5103-xx, 4 поста - 14-5104-xx
• Металл: 1 пост - 14-5201-xx, 2 поста - 14-5202-xx, 3 поста - 14-5203-xx, 4 поста - 14-5204-xx
• Дерево: 1 пост - 14-5301-xx, 2 поста - 14-5302-xx, 3 поста - 14-5303-xx, 4 поста - 14-5304-xx

Цветовой код xx определяет оттенок рамки: 01 - белый, 05 - черный, 09 - дуб, 10 - венге и другие. Установка выполняется в стандартный подрозетник глубиной ≥45 мм. Кабель зачищают на 8–10 мм, вводят в зажим до упора - контакт фиксируется автоматически. Не требует затяжки винтов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает риск случайного прикосновения к токоведущим частям, но не обеспечивает защиту от влаги - применение в ванных, кухнях, на улице запрещено. Материал корпуса - термопласт без галогенов, что снижает выделение токсичных веществ при перегреве.

Преимущества

• Безвинтовые зажимы ускоряют монтаж и обеспечивают надежный контакт без риска перетянуть провод
• Глянцевая поверхность легко моется, не царапается при регулярной уборке
• Универсальная совместимость с широким спектром рамок - можно менять стиль интерьера без замены механизма
• Механизм рассчитан на долгий срок службы - испытан на 10 000 операций включения/выключения

Ограничения применения

• Не предназначен для влажных помещений - нельзя использовать в ванных, банях, на балконах, в подвале без сушки
• Запрещена установка вне подрозетника - не имеет внешнего корпуса
• Не поддерживает управление через смарт-системы - только ручное механическое воздействие
• Подходит только для переменного тока 220–250 В - не работает с постоянным током или низковольтными цепями 12/24 В

Примеры использования

• Управление светом в коридоре: один переключатель у входа, второй - у выхода
• Освещение спальни: одна клавиша - потолочные светильники, вторая - ночники у кровати
• Комната с двумя выходами: переключатели установлены у каждой двери
• Объединение двух зон освещения в офисе: рабочая зона + зона отдыха

Практические советы

• При подключении проверьте, чтобы жилы были зачищены точно на 8–10 мм - меньше не зафиксируется, больше может выпасть
• Не используйте многожильные провода без оконцовки - они могут деформироваться в зажиме
• Выбирайте рамку того же цвета, что и другие элементы в комнате - белый (01) сочетается с большинством интерьеров
• Если планируете заменить рамку позже - сохраните артикулы подходящих моделей: 14-5xxx-xx
• Переключатель двойной 10А 250В IP20 белый - часть системы Эра Elegance. Все компоненты этой серии имеют единый дизайн и совместимы между собой
