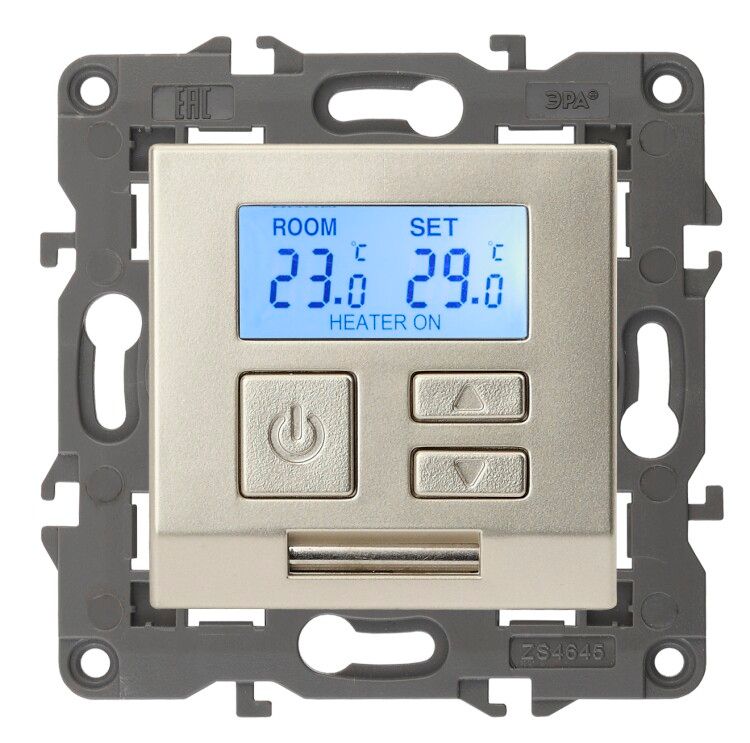

Терморегулятор универсальный 14-4111-04 230В-Imax16А Elegance шампань ЭРА Б0034378

Терморегулятор Эра Elegance с артикулом б0034378 - устройство для точного контроля температуры в системах напольного обогрева и отопления. Универсальная модель с внешним резистивным датчиком, двухпроводным подключением и кнопочным управлением, рассчитана на работу в бытовых и коммерческих помещениях. Цвет корпуса - шампань, совместим с рамками серий Эра Elegance.

Назначение и область применения

Терморегулятор Эра Elegance предназначен для автоматического регулирования температуры в системах электрического подогрева полов, радиаторов и других отопительных контуров. Подходит для жилых помещений - спален, ванных комнат, детских, а также офисов и малых коммерческих объектов. Работает с нагревательными элементами до 16 А (до 3,5 кВт при 220 В).

Технические характеристики

• Номинальное напряжение: 220 В (работает в сети 230 В +-10%)
• Номинальный ток: 16 А - позволяет управлять нагрузкой до 3,5 кВт
• Тип подключения: двухпроводный - подключение к термостату без необходимости заземления
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, не предназначена для влажных зон без дополнительной защиты
• Управление: кнопка без фиксации - переключение режимов однократным нажатием
• Способ монтажа: скрытая установка - монтируется в подрозетник глубиной 40–50 мм
• Внешний датчик температуры: да, резистивный тип - измеряет температуру поверхности пола, а не воздуха
• Дисплей: есть - отображает текущую и заданную температуру
• Минимальная рабочая температура: 0 C - не рекомендуется использовать в неотапливаемых помещениях зимой
• Количество модулей: 2 - занимает место в распределительном щите шириной 36 мм
• Тип крепления: винтовое - надёжное фиксирование в подрозетнике
• Тип серии: рамочная - требует установки декоративной рамки
• Цвет: шампань - соответствует коду 04 в рамках серии Elegance

Совместимость и монтаж

Терморегулятор Эра Elegance устанавливается в стандартный подрозетник 68×68 мм. Для завершения дизайна требуется отдельно приобрести рамку серии Elegance. Совместимые рамки:

• Пластик: 1 пост - 14-5001-xx, 2 поста - 14-5002-xx, 3 поста - 14-5003-xx, 4 поста - 14-5004-xx, 5 постов - 14-5005-xx
• Стекло: 1 пост - 14-5101-xx, 2 поста - 14-5102-xx, 3 поста - 14-5103-xx, 4 поста - 14-5104-xx
• Металл: 1 пост - 14-5201-xx, 2 поста - 14-5202-xx, 3 поста - 14-5203-xx, 4 поста - 14-5204-xx
• Дерево: 1 пост - 14-5301-xx, 2 поста - 14-5302-xx, 3 поста - 14-5303-xx, 4 поста - 14-5304-xx

Код цвета xx=04 соответствует шампань. Датчик температуры подключается двумя проводами к клеммам L1/L2 на тыльной стороне устройства. Нагрузка (обогреватель) подключается к клеммам COM и NO.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает использование в ванных комнатах, банях и других местах с повышенной влажностью без дополнительной герметизации. Рабочая температура окружающей среды - от +0 C до +40 C. Превышение этих значений снижает срок службы электроники.

Преимущества

• Высокая точность регулирования благодаря резистивному датчику - контролирует именно температуру пола, а не воздуха
• Простое управление без фиксации - легко переключать режимы одним нажатием
• Гибкая система оформления - возможность выбрать рамку под любой интерьер
• Чёткий цифровой дисплей - удобно видеть установленную и фактическую температуру даже при слабом освещении
• Поддерживает функцию обогрева - работает как основной или дополнительный источник тепла

Ограничения применения

• Не допускается установка в помещениях с влажностью выше 60% - IP20 не обеспечивает защиту от воды
• Запрещено применение в условиях ниже 0 C - возможна потеря работоспособности электроники
• Не подходит для управления мощностью свыше 3,5 кВт - превышение тока 16 А вызывает выход из строя контактов
• Требуется обязательная установка рамки - сам по себе корпус не является законченным изделием
• Не имеет таймера или программирования - только ручной режим работы

Примеры использования

• Теплый пол в ванной комнате - с использованием герметичной рамки и выносного датчика
• Обогрев в детской комнате - для равномерного прогрева пола и комфортной температуры
• Дополнительный обогрев в офисе - подключение к матовым нагревателям под напольным покрытием
• Система подогрева в гостиной - совмещение с другими источниками тепла через один терморегулятор

Практические советы

• Перед монтажом проверьте сечение провода - для 16 А используйте медный провод минимум 2,5 мм2
• Датчик температуры укладывайте между нагревательными элементами, не ближе 5 см к стене и не на стыках плитки
• Не закрывайте датчик коврами или мебелью - это искажает показания
• Выбирайте рамку того же цвета (шампань, код 04), чтобы избежать визуального диссонанса
• При замене старого терморегулятора - отключите питание перед отсоединением проводов
• Если планируете установить в ванной - выберите другую модель с IP65 или поместите этот терморегулятор за пределами зоны повышенной влажности
