Вентиляторный модуль 19", 6 вент. с термостатом RAL 9005 | R519VSIT6FTB DKC ДКС

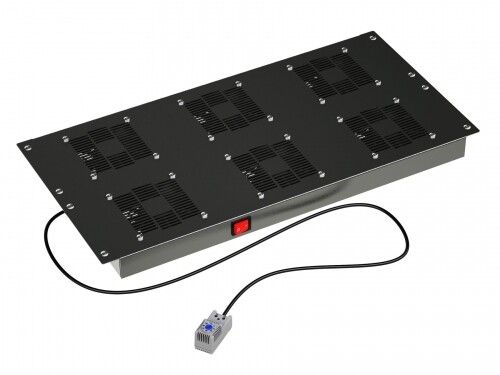

Вентиляторный модуль 19 дюймов, 6 вентиляторов с термостатом, RAL 9005, серия STI/CQE от DKC предназначен для принудительного охлаждения внутри 19-дюймовых серверных стоек. Этот модуль обеспечивает равномерную циркуляцию воздуха в корпусах, где установлено активное сетевое оборудование, предотвращая перегрев и продлевая срок службы устройств.

Назначение и область применения

Вентиляторный модуль 19 дюймов, 6 вентиляторов с термостатом, RAL 9005, серия STI/CQE используется для активного охлаждения IT-шкафов и стоек, в которых установлено оборудование с высокой тепловыделением: коммутаторы, маршрутизаторы, серверы, UPS, оптические терминалы. Подходит для установки в помещениях с постоянным режимом работы - дата-центрах, узлах связи, офисных серверных, телекоммуникационных шкафах.

Технические характеристики

• Количество вентиляторов: 6
• Тип питания: переменный ток (AC), 220–240 В
• Номинальная мощность: 132 ВА
• Номинальный ток: 0,6–1,3 А
• Объёмный расход воздуха: 320 м³/ч
• Степень защиты: IP20 - защита от прикосновений к опасным частям и крупной пыли, но не от воды
• Цвет: RAL 9005 (чёрный)
• Материал корпуса: оцинкованная сталь
• Электромагнитная совместимость (EMC): да - соответствует требованиям по помехоустойчивости
• Тип управления: термостатический контроль скорости вращения (температура в корпусе автоматически регулирует работу вентиляторов)
• Способ монтажа: винтовое крепление через стандартные отверстия 19-дюймовой стойки

Совместимость и монтаж

Модуль совместим со всеми 19-дюймовыми стойками и шкафами, имеющими вертикальные монтажные профили с шагом крепления 6–8 мм. Устанавливается на переднюю или заднюю стенку шкафа. Для фиксации используются винты M6 с чашеобразными пластиковыми шайбами и закладными гайками M6 - комплект крепежа обычно уже есть в корпусе. Габариты модуля рассчитаны под стандартное юнитовое пространство (1U или более, в зависимости от модели корпуса). Перед установкой проверьте свободное место в стойке - модуль занимает минимум один юнит, но требует зазора вокруг для воздушного потока.

Безопасность и стандарты

Изделие соответствует требованиям EMC - снижает уровень радиопомех, не влияет на работу соседних устройств. Защита IP20 исключает контакт с проводниками и попадание крупных частиц пыли, но не защищает от брызг, влаги или прямых струй воды. Применение в условиях повышенной влажности, сырых помещениях или на улице запрещено. Напряжение 220–240 В соответствует европейским и российским стандартам сети, но не подходит для систем 110 В.

Преимущества

• Шесть вентиляторов обеспечивают равномерный воздушный поток по всей глубине шкафа, избегая “горячих точек”.
• Термостат позволяет работать экономично - вентиляторы включаются только при повышении температуры, снижают шум и износ.
• Оцинкованная стальная конструкция устойчива к коррозии, долговечна, выдерживает механические нагрузки.
• Чёрный цвет RAL 9005 гармонирует с большинством промышленных шкафов и не бросается в глаза.
• Поддержка EMC гарантирует стабильную работу в плотных средах с множеством электронных устройств.

Ограничения применения

• Не применяется во взрывоопасных, химически агрессивных или сильно запылённых средах - степень защиты IP20 недостаточна.
• Не рекомендован для установки в открытых шкафах или местах с прямым воздействием воды, пара, масла.
• Работает только от сети 220–240 В AC; несовместим с источниками постоянного тока (DC) или напряжением ниже 200 В.
• Термостат не имеет внешней настройки - температурный порог задан заводом и не изменяем пользователем.
• Запрещена установка в горизонтальной плоскости - вентиляторы ориентированы на вертикальный поток воздуха.

Примеры использования

• Установка в серверном шкафу в офисе для охлаждения 10+ коммутаторов и SFP-оборудования.
• Функциональный элемент в телекоммуникационной стойке на базе станции связи.
• Дополнительный модуль охлаждения в распределительном шкафу с UPS и аккумуляторами.
• Замена старого вентиляторного блока в существующем шкафу DKC серии STI/CQE.

Практические советы

• При замене старого модуля сверьте тип крепления - используйте те же винты M6 и закладные гайки, чтобы не повредить профили стойки.
• Перед первым включением проверьте направление вращения вентиляторов - они должны вытягивать воздух из шкафа (обычно указано стрелкой на корпусе).
• Не забывайте периодически очищать входные решётки от пыли - даже при IP20 грязь снижает эффективность до 30%.
• Если в шкафу много оборудования, расположенного внизу, установите модуль на задней стенке - так лучше отводится тепло от нижних слотов.
• Для шкафов с высокой теплонагрузкой (>1 kW) рекомендуется использовать этот модуль в паре с другими средствами охлаждения - он не заменяет полноценную систему кондиционирования.
