Дроссель 1И2000ДРИ81Н-002УХЛ2 380В | 03003 GALAD 1003558

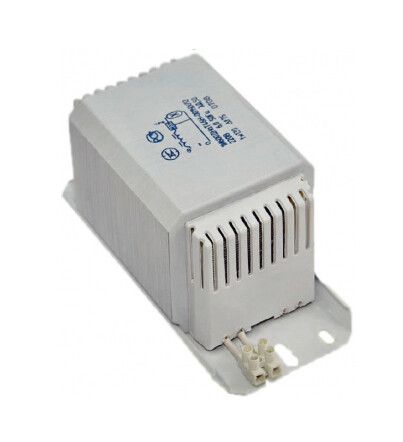

Дроссель 1И2000ДРИ81Н-002 УХЛ2 380В встраиваемый IP20 - это пускорегулирующий аппарат для металлогалогенных ламп, предназначенный для стабилизации тока и обеспечения надёжного запуска в сетях 380 В. Производится Кадошкинским ЭТЗ и совместим с типовым осветительным оборудованием. Артикулы 1003558 и 03003 соответствуют одной модели.

Назначение и область применения

Дроссель 1И2000ДРИ81Н-002 УХЛ2 380В встраиваемый IP20 используется для управления разрядными лампами высокого давления типа ДРИ. Он обеспечивает необходимую начальную импульсную нагрузку для зажигания лампы и затем ограничивает рабочий ток, предотвращая перегрузку. Применяется исключительно в стационарных светильниках с металлогалогенными источниками света. Подходит для промышленного, коммерческого и уличного освещения, где требуется долговременная работа при постоянной нагрузке.

Технические характеристики

• Номинальное напряжение: 380 В - работает в трёхфазных сетях с линейным напряжением;
• Мощность лампы: 2000 Вт - рассчитан на использование с лампами этой мощности;
• Рабочий ток лампы: 8,8 А - ток, который проходит через лампу в штатном режиме;
• Пусковой ток лампы: 15,5 А - максимальный ток при старте, требует совместимых контактов и проводки;
• Потери мощности: 100 Вт - энергия, расходуемая самим дросселем на нагрев и магнитные потери;
• Коэффициент мощности: 0,6 - низкий показатель, требует компенсации конденсатором для повышения эффективности системы;
• Ёмкость конденсатора: 45 мкФ - рекомендованная ёмкость для параллельного подключения для коррекции cos φ;
• Ток сети: 5,8 А - потребляемый ток от сети при работе с лампой 2000 Вт;
• Климатическое исполнение: УХЛ2 - выдерживает температуры от -60 C до +45 C, подходит для холодных регионов и неутеплённых помещений;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только внутри закрытых корпусов светильников;
• Корпус: металлический - обеспечивает теплоотвод и механическую прочность;
• Класс защиты: I - требует обязательного подключения к заземляющему проводнику;
• Тип ПРА: ЭмПРА - электромагнитный пускорегулирующий аппарат, без электроники;
• Диммирование: нет - нельзя регулировать яркость;
• Количество ламп: 1 - один дроссель обслуживает одну лампу;
• Нормативный документ: ТУ ИЖЯН.675832.330ТУ - сертифицирован по внутреннему техническому условию.

Совместимость и монтаж

Дроссель 1И2000ДРИ81Н-002 УХЛ2 380В встраиваемый IP20 предназначен для встраивания в светильник. Монтаж выполняется в соответствии со схемой подключения, указанной в руководстве производителя. Обязательно использовать конденсатор ёмкостью 45 мкФ для снижения реактивной составляющей и улучшения коэффициента мощности. Соединения должны быть выполнены медными проводами сечением не менее 2,5 мм2. Установка возможна только в герметичных или закрытых корпусах светильников из-за низкой степени защиты IP20. Не допускается открытый монтаж вне корпуса. Для безопасной работы необходимо заземление корпуса.

Безопасность и стандарты

Дроссель 1И2000ДРИ81Н-002 УХЛ2 380В встраиваемый IP20 выполнен в классе защиты I, что требует наличия заземляющего контакта. Отсутствие защиты от влаги и пыли (IP20) делает невозможным применение во влажных средах, на улице или в помещениях с повышенной запылённостью. Работа при температурах ниже -60 C и выше +45 C недопустима - выход за диапазон может привести к отказу или возгоранию. Все материалы соответствуют требованиям ТУ ИЖЯН.675832.330ТУ.

Преимущества

• Высокая надёжность благодаря простой электромагнитной конструкции - мало подвержен отказам;
• Широкий диапазон рабочих температур позволяет использовать в суровых климатических условиях;
• Металлический корпус обеспечивает хорошую теплопередачу и долговечность;
• Совместим с большинством стандартных светильников для ДРИ-ламп 2000 Вт;
• Не требует сложной настройки - подключается по фиксированной схеме.

Ограничения применения

• Не подходит для светодиодных или люминесцентных ламп - только для ДРИ;
• Низкий коэффициент мощности (0,6) увеличивает ток в сети и требует компенсирующего конденсатора;
• IP20 - нельзя использовать без корпуса светильника, даже в сухих помещениях;
• Отсутствует возможность диммирования - яркость фиксирована;
• Не рекомендуется для частого включения/выключения - срок службы сокращается;
• Подходит только для однофазных или трёхфазных сетей с линейным напряжением 380 В - несовместим с 220 В.

Примеры использования

• Освещение промышленных цехов с высокими потолками;
• Спортивные площадки и стадионы с установленными прожекторами;
• Автомобильные сервисы и складские комплексы;
• Уличные фонари в закрытых светильниках в регионах с холодным климатом;
• Объекты с длительным временем работы освещения (более 10 часов в сутки).

Практические советы

• Перед установкой проверьте соответствие напряжения сети - 380 В, а не 220 В. Подключение к 220 В приведёт к неработоспособности;
• Обязательно используйте конденсатор 45 мкФ - без него система будет работать с перегрузкой по току и плохим cos φ;
• Проверяйте плотность крепления дросселя в корпусе светильника - вибрация может повредить обмотки;
• Не заменяйте дроссель 1И2000ДРИ81Н-002 УХЛ2 380В встраиваемый IP20 на более мощный - это нарушит баланс системы и может вывести лампу из строя;
• При замене всегда проверяйте целостность заземления и состояние контактных групп - окисление вызывает перегрев;
• При использовании в холоде (ниже -40 C) дайте устройству прогреться перед первым включением - резкий скачок тока при холодной катушке опасен.
