Дроссель 1К250ДРИ48-002УХЛ1 220В с ИЗУ | 01563 GALAD 1002767

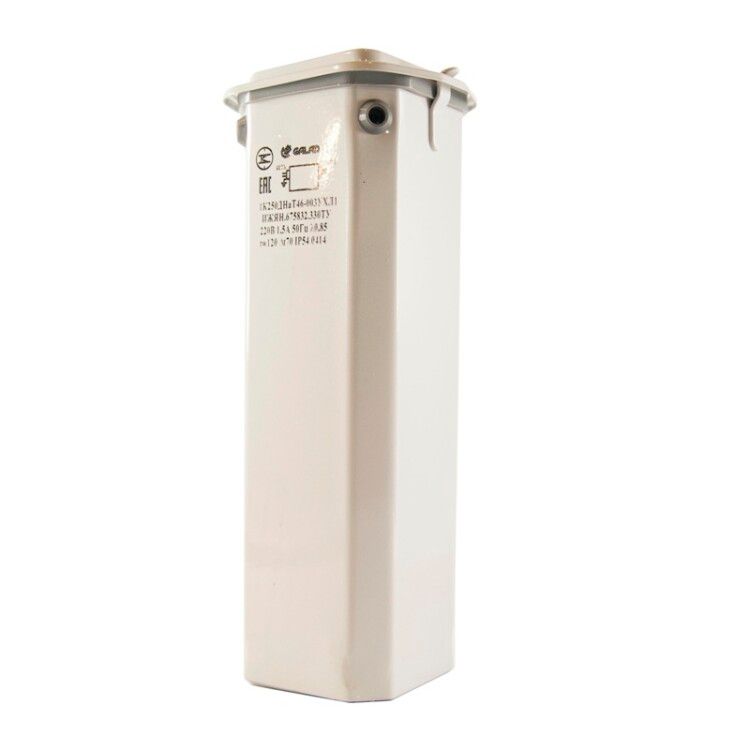

Дроссель 1К250ДРИ48-002 независимый 220В с ИЗУ IP54 УХЛ1 от бренда GALAD - это пускорегулирующий аппарат (ЭмПРА) с импульсно-зажигающим устройством, предназначенный для запуска и стабилизации работы одиночной лампы ДРИ в сетях 220–230 В. Подходит для установки в промышленные и уличные светильники, где важна надежность и защита от внешних воздействий.

Назначение и область применения

Дроссель 1К250ДРИ48-002 независимый 220В с ИЗУ IP54 УХЛ1 используется для запуска и ограничения рабочего тока разрядных ламп высокого давления типа ДРИ. Он сочетается с импульсно-зажигающим устройством (ИЗУ), которое создаёт высоковольтный импульс для возбуждения дуги в лампе. Применяется исключительно в светильниках с одной лампой ДРИ, например - в освещении дорог, площадей, производственных помещений, спортивных объектов и других местах с жесткими условиями эксплуатации.

Технические характеристики

• Мощность: 250 Вт - соответствует типовой мощности ламп ДРИ, которые он управляет;
• Номинальное напряжение: 230 В - работает в сетях 220–230 В, 50 Гц;
• Рабочий ток лампы: 2,15 А - ток, который проходит через лампу при нормальной работе;
• Пусковой ток лампы: 3,6 А - максимальный ток в момент старта, перед формированием дуги;
• Потери мощности: 22 Вт - энергия, расходуемая самим дросселем на нагрев и реактивные потери;
• Коэффициент мощности: 0,85 - показатель эффективности использования электроэнергии; чем ближе к 1, тем меньше нагрузка на сеть;
• Ёмкость конденсатора: 20 мкФ - встроен для повышения коэффициента мощности и снижения помех;
• Ток сети: 1,4 А - потребляемый ток от сети при работе с лампой 250 Вт;
• Класс защиты: I - требует обязательного подключения к заземлению;
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для большинства условий) и брызг воды из любого направления;
• Климатическое исполнение: УХЛ1 - рассчитан на работу при температуре от −50 C до +40 C, в условиях повышенной влажности и перепадов температур;
• Корпус: металлический - обеспечивает механическую прочность и теплоотвод;
• Диммирование: отсутствует - нельзя регулировать яркость лампы;
• Количество ламп: одна - предназначен только для одиночного подключения;
• Тип ПРА: ЭмПРА - электромагнитный пускорегулирующий аппарат, проверенная временем технология;
• Нормативный документ: ТУ ИЖЯН.675832.330ТУ - сертифицирован по техническим условиям производителя.

Совместимость и монтаж

Дроссель 1К250ДРИ48-002 независимый 220В с ИЗУ IP54 УХЛ1 совместим только с лампами ДРИ мощностью 250 Вт. Для правильного подключения требуется соблюдать схему, указанную в руководстве светильника: дроссель включается последовательно с лампой, ИЗУ - параллельно ей. Корпус имеет клеммы для подключения проводов - необходимо использовать медные провода сечением не менее 1,5 мм2. Монтаж допускается только в закрытых корпусах светильников, обеспечивающих доступ к клеммам и вентиляцию. Обязательно заземление корпуса из-за класса защиты I.

Безопасность и стандарты

Дроссель 1К250ДРИ48-002 независимый 220В с ИЗУ IP54 УХЛ1 соответствует требованиям безопасности по классу защиты I и степени IP54. Его металлический корпус предотвращает контакт с токоведущими частями при нормальном использовании. Климатическое исполнение УХЛ1 позволяет применять его в холодных и влажных регионах без дополнительного обогрева. Соответствие ТУ ИЖЯН.675832.330ТУ гарантирует соответствие внутренним стандартам производства, однако отсутствуют данные о соответствии ГОСТ или EN - для проектов с жёсткими требованиями к стандартизации рекомендуется уточнять наличие сертификатов у поставщика.

Преимущества

• Высокая надёжность благодаря простой и проверенной электромагнитной технологии ЭмПРА;
• Защита IP54 позволяет использовать в открытых и сырых помещениях без дополнительной герметизации;
• Встроенный ИЗУ устраняет необходимость внешнего модуля зажигания - экономит место и упрощает сборку;
• Конденсатор 20 мкФ снижает реактивную составляющую нагрузки, что уменьшает потери в сети;
• Металлический корпус хорошо отводит тепло, продлевая срок службы устройства;
• Устойчивость к широкому диапазону температур (УХЛ1) делает его пригодным для сурового климата.

Ограничения применения

• Не поддерживает диммирование - невозможно изменить яркость лампы;
• Подходит только для одной лампы ДРИ 250 Вт - нельзя использовать для двух или более ламп;
• Требует заземления (класс I); не применяется там, где невозможен качественный контур заземления;
• Не рекомендован для частого включения/выключения - увеличивает износ ИЗУ и катушки;
• Не подходит для светодиодных или галогеновых ламп - только для ДРИ;
• Потери мощности 22 Вт - ниже, чем у некоторых аналогов, но всё же значительны по сравнению с электронными ПРА.

Примеры использования

• Уличные светильники на автодорогах и трассах;
• Освещение промышленных цехов, складских комплексов;
• Спортивные площадки и стадионы с высокими потолками;
• Объекты ЖКХ - дворовые территории, парковки, тоннели;
• Производственные участки с высокой запылённостью или влажностью - благодаря IP54.

Практические советы

• Перед заменой дросселя 1К250ДРИ48-002 независимый 220В с ИЗУ IP54 УХЛ1 обязательно отключите питание - внутри есть конденсатор, способный сохранять заряд даже после выключения;
• Проверьте посадочные размеры и расположение клемм - они должны совпадать с вашим светильником, особенно при замене старого аппарата;
• При монтаже используйте термостойкие провода - температура корпуса может достигать 70–90 C во время работы;
• Не устанавливайте в герметичные корпуса без вентиляции - перегрев сокращает срок службы;
• Если лампа не зажигается, первым делом проверьте ИЗУ - именно он чаще всего выходит из строя раньше самого дросселя;
• Для долгой службы выбирайте места с минимальной вибрацией - механическая нагрузка может повредить обмотки.
